Installation des Geräts
2.3.2 Schalttafeleinbau des Geräts
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1.
2.
2.3.2 Schalttafeleinbau des Geräts
Zur Schalttafelmontage kann der RUGGEDCOM RX1511 mit Schalttafel-/Hutschie-
nenadaptern bestückt werden, die auf jeder Seite des Chassis vorinstalliert werden.
Mit Hilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu
befestigen.
10
Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
Schalttafel-/Hutschienen-Adapter
1
Hutschiene
2
Schraube
3

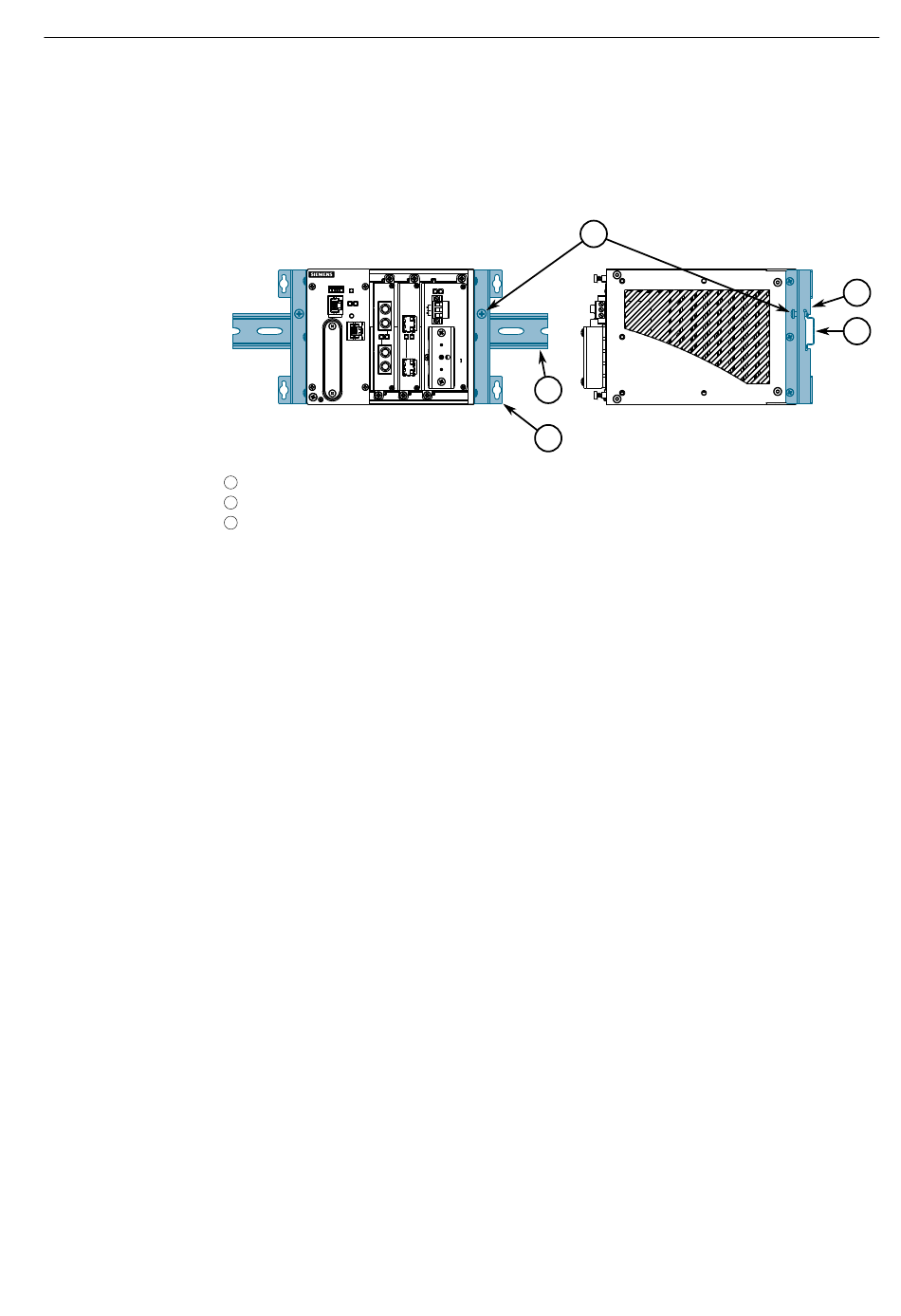

Abbildung 2.1 Hutschienenmontage
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
3
2
1
Montagehandbuch, 10/2019, C79000-G8900-1056
1
2
