CombiPrime V
9.3
9.3.1
9.3.2
CV/DE (1611) 5.5
Wellendichtungsgruppe M2
Gleitringdichtung MG1-G60

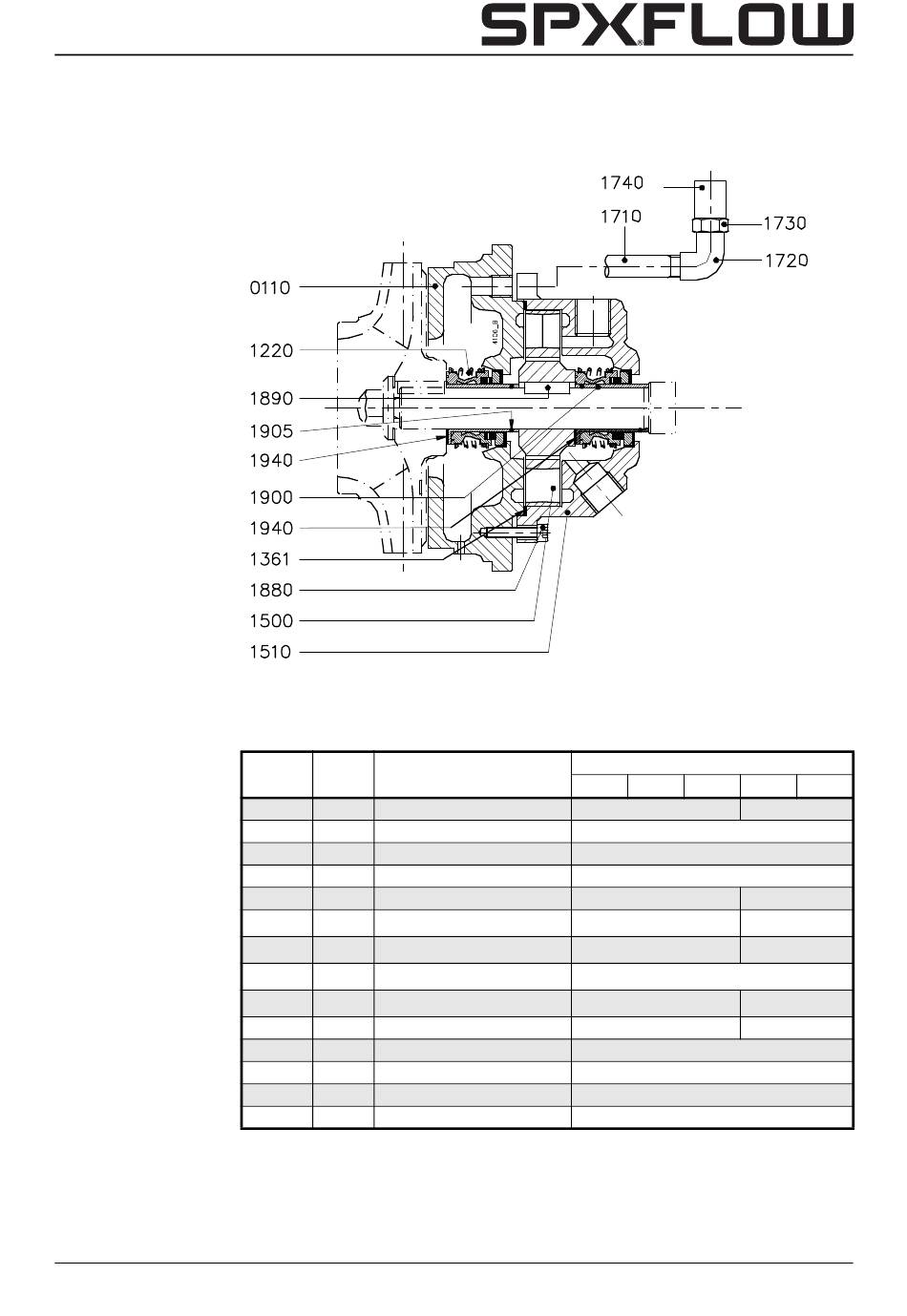

Abbildung 30:Gleitringdichtung MG1-G60
(A = Lagergruppen 1 und 2, B = Lagergruppe 3)
Teileliste Wellendichtungsgruppe M2
Position Anzahl Beschreibung
0110
1
Pumpendeckel
1220*
2
Gleitringdichtung
1361*
1
Dichtung
1500*
1
Pumpenrad
1510
1
Laufradgehäuse
1710
1
Rohrnippel
1720
1
Krümmer
1730
1
Reduziernippel
1740
1
Muffe
1880
8
Zylinderkopfschraube
1890
1
Paßfeder
1900*
2
Wellenschutzhülse
1905*
2
O-Ring
1940**
2
Dichtung
1)
Position 1710, 1720, 1730 und 1740 nur für Pumpentypen mit einem
Nenndurchmesser des Laufrades von 160 und 250 (n=1500/1800 min
** nur für Lagergruppe 3
G1
1)
1)
1)
1)
Teile
A
B
Material
G2
G3
B2
Gußeisen
Bronze
--
--
Bronze
Gußeisen
Bronze
Stahl
Edelstahl
Temperguß
Edelstahl
Edelstahl
Stahl
Edelstahl
Stahl
Edelstahl
Edelstahl
Edelstahl
Viton
--
-1
)
B3
67
