Einstellen des axialen Spiels
Nach einer Reparatur der Pumpe muß nach der Montage das axiale Spiel des
Pumpenrades eingestellt werden. Dieses Spiel muß auf beiden Seiten gleich sein.

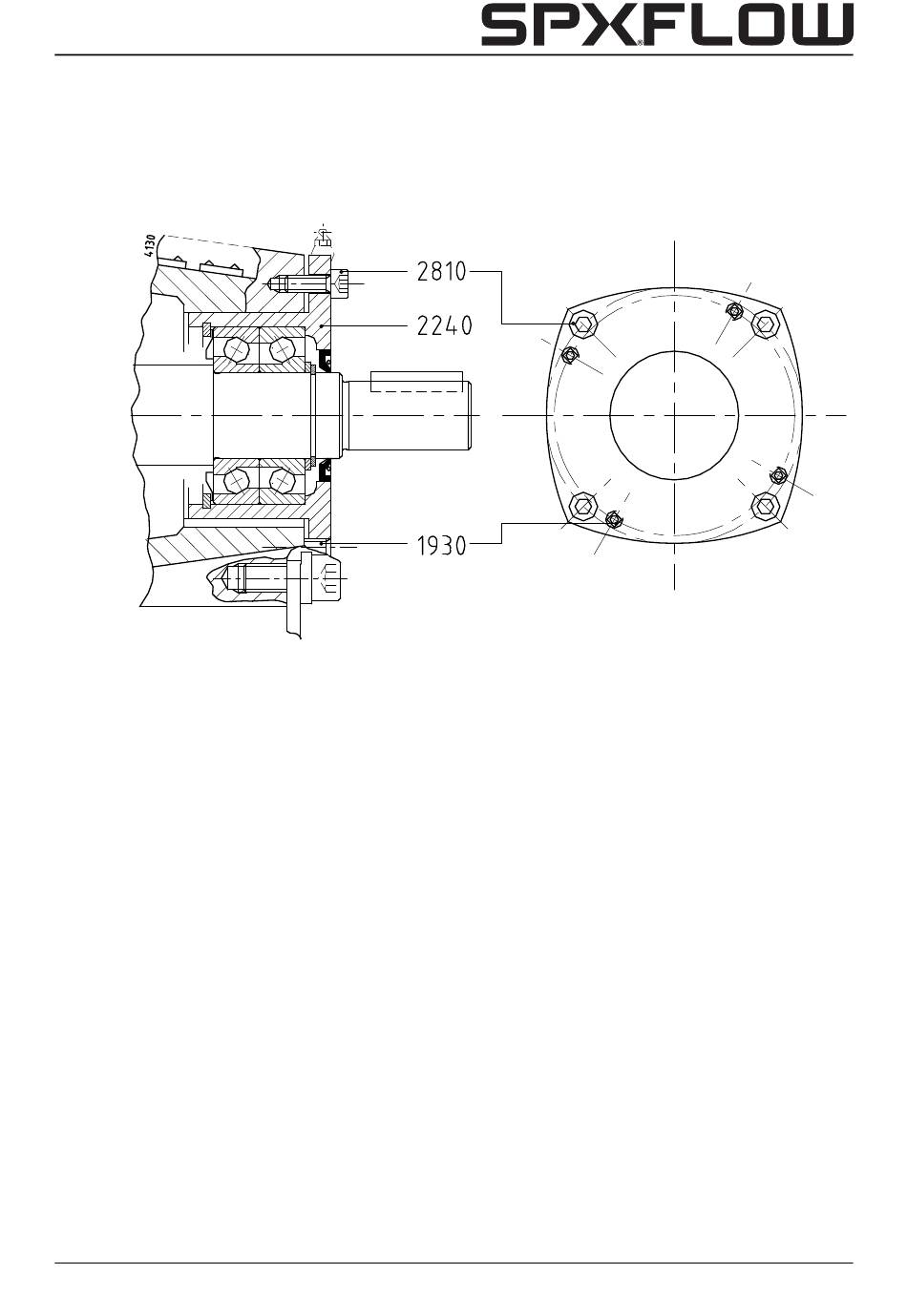

Dieses Einstellen kann folgendermaßen geschehen, siehe Abbildung 19:
Abbildung 19:Einstellen des axialen Spiels
1 Die Stellschrauben (1930) werden losgedreht.
2 Die Zylinderkopfschrauben (2810) werden kreuzweise festgezogen. Dadurch wird die
Justierbuches (2240) mit Lagerung, Pumpenwelle und Pumpenrad nach links
geschoben. Beim Festdrehen dieser Schrauben wird die Pumpenwelle mit der Hand
gedreht. Die Zylinderkopfschrauben werden soweit angedreht, bis Sie spüren, daß
das Pumpenrad zu schleifen beginnt.
3 Die Stellschrauben (1930) werden soweit in die Justierbuchse (2240) geschraubt,
bis sie gegen den Lagerstuhl ansitzen.
4 Die Zylinderkopfschrauben (2810) werden wieder losgedreht.
5 Die Stellschrauben (1930) werden kreuzweise wieder festgezogen, wobei Sie die
Pumpenwelle mit der Hand drehen müssen. Die Anzahl der Umdrehungen zählen, mit
der Sie die Stellschrauben anziehen können, bis das Pumpenrad zu schleifen beginn.
6 Danach werden die Stellschrauben um die Hälfte der Anzahl Umdrehungen, mit
denen sie festgedreht worden sind, wieder losgedreht.
7 Danach werden die Zylinderkopfschrauben (2810) kreuzweise gut festgezogen.
8 Kontrollieren Sie, ob alle 4 Stellschrauben richtig fest sitzen.
9 Kontrollieren Sie, ob sich die Pumpenwelle leicht drehen kann.
Eventuell kann auch eine Meßuhr benutzt werden, statt die Anzahl der Umdrehungen
der Stellschrauben zu zählen. Hiermit wird die Position des Wellenendes in den beiden
Extremstellungen der Welle festgelegt. Danach das Ende der Welle mitten zwischen die
gemessenen Werte einstellen.
