CombiPrime V
3.7
3.7.1
3.7.2
3.7.3
CV/DE (1611) 5.5
Vakuumpumpe ausgeführt mit Betriebsflüssigkeitstank
Montage Zubehörteile
• An den Überlauf des Betriebsflüssigkeitsbehälters wird eine Leitung zum Ableiten der
Abluft und der überflüssigen Betriebsflüssigkeit angeschlossen.
• Bei Lieferung ist die Luftabsaugleitung am Pumpendeckel angeschlossen.

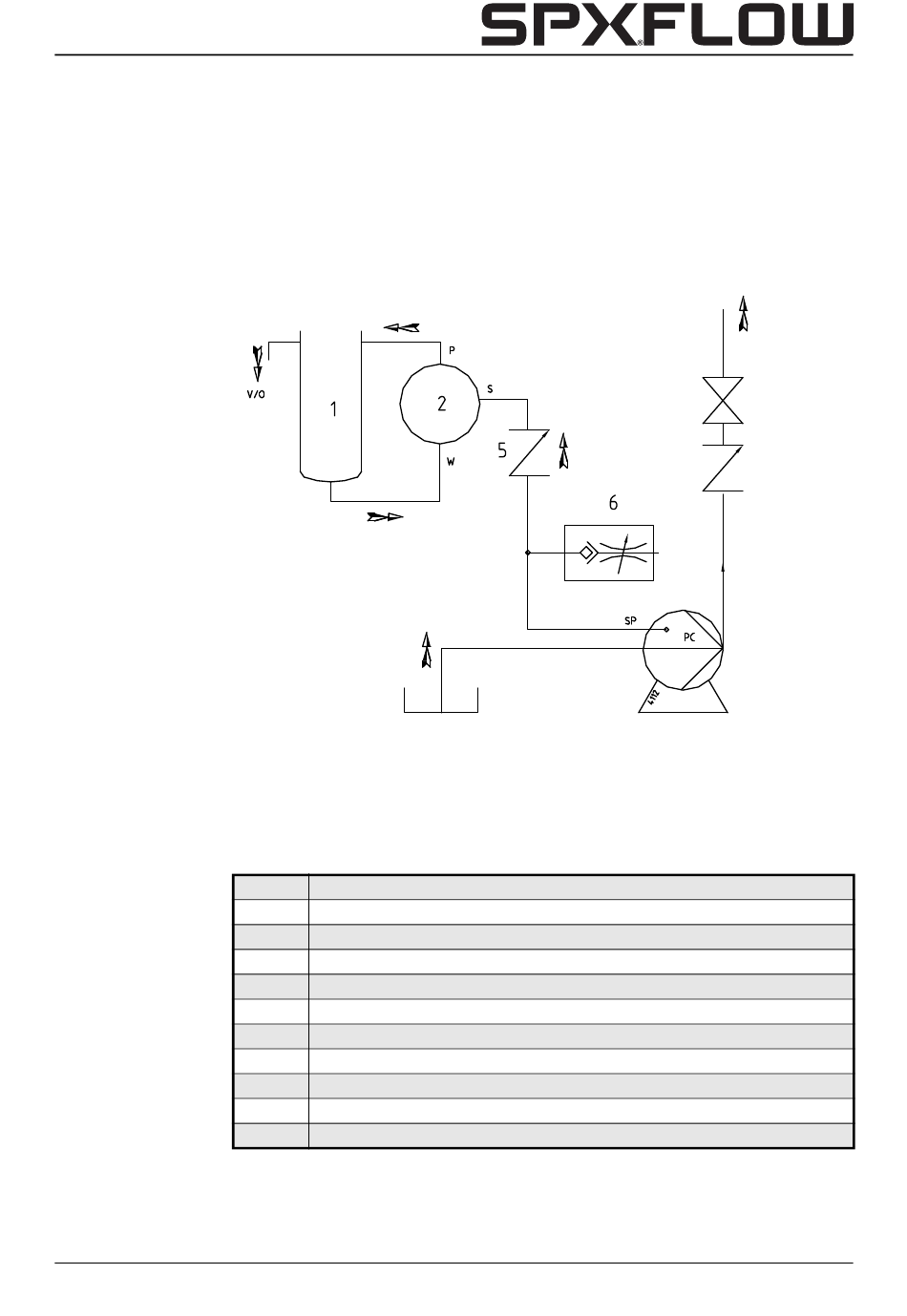

Anschlußplan mit Betriebsflüssigkeitstank
Abbildung 4: Anschlußplan mit Betriebsflüssigkeitstank.
Bezeichnung der Anschlüsse
Die Saug-, Druck- und Betriebswasseranschlüsse der Vakuumpumpe sind sowohl in den
Zeichnungen als auch auf der Vakuumpumpe mit den Buchstaben S, P und W
angegeben. Absaugpunkt PC ist der Anschluß an den Raum hinter dem Laufrad.
In Abbildung 4 bis einschließlich Abbildung 8 verwendete Bezeichnungen:
Entlüftung / Überlauf
V/O
Einlaß Vakuumpumpe
S
Absaugleitung
SP
Ablauf Vakuumpumpe
P
W
Betriebsflüssigkeit
PC
Pumpenanschluß (= Anschluß für Luftabsaugung Kreiselpumpe)
SF
Filter in der Absaugleitung (nur in Abbildung 6)
1
Betriebsflüssigkeitsbehälter
2
Vakuumpumpe
5
Rückschlagventil
6
Lufteinlaßventil
Anlage
21
