CombiPrime V
7.7
7.7.1
7.7.2
CV/DE (1611) 5.5
Austausch von Laufrad und Spaltring
Das Spiel zwischen Laufrad und Spaltring ist bei Lieferung 0,3 mm zum Durchmesser.
Wenn das Spiel infolge Verschleiß 0,5 - 0,7 mm groß geworden ist, müssen Laufrad und
Dichtungsring für das Gehäuse ersetzt werden.
Demontage des Laufrades

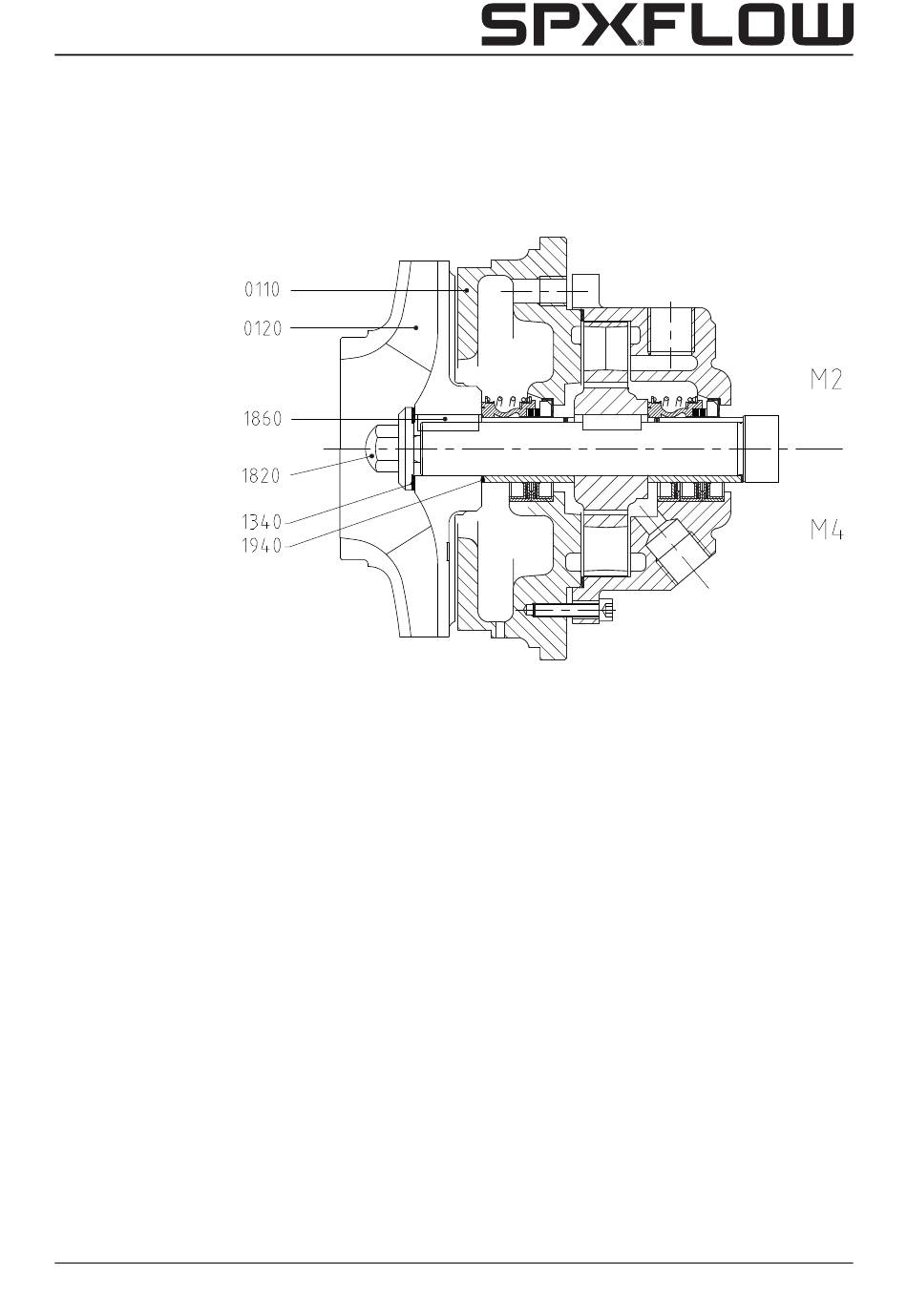

Abbildung 14:Demontage des Laufrades.
Die verwendeten Positionsnummern beziehen sich auf Abbildung 14.
1 Die Top Pull Out Einheit wird demontiert, siehe Abschnitt 7.6.1 "Demontage der Top
Pull Out Einheit".
2 Hutmutter (1820) und Dichtung (1340) (nur für Lagergruppe 3) entfernen. Manchmal
ist es erforderlich, die Mutter vorher zu erhitzen, um die Loctite-Verbindung zu lösen.
3 Das Laufrad (0120) wird mit einem Kupplungszieher entfernt Sie können das Laufrad
auch z. B. mit zwei großen zwischen Laufrad und Stopfbuchsendeckel (0110)
angesetzten Schraubenziehern loshebeln.
4 Die Laufradpaßfeder (1860) wird entfernt.
5 Die Dichtung (1940) wird entfernt.
Montage des Laufrades
1 Die Dichtung (1940) wird montiert.
2 Die Laufradpaßfeder wird in die Keilnute der Pumpenwelle gelegt.
3 Das Laufrad wird auf die Pumpenwelle bis gegen die Dichtung (1940) gedrückt.
4 Das Gewinde der Pumpenwelle und das Gewinde in der Hutmutter werden fettfrei
gemacht.
5 Die Packung (1340) montieren (nur für Lagergruppe 3).
6 Einen Tropfen Loctite 243 auf das Gewinde geben und die Hutmutter anbringen.
Anzugdrehmoment der Mutter siehe Abschnitt 10.3.2 "Anzugdrehmomente für
Hutmutter".
Demontage und Montage
39
