7.7.3
7.7.4
40
7 Die Top Pull Out Einheit wird montiert, siehe Abschnitt 7.6.2 "Montage der Top Pull
Out Einheit".
Demontage des Spaltrings
Nach Demontage der Top-Pull-Out-Einheit kann der Spaltring entfernt werden. Dieser
Ring sitzt meistens so fest, dass er nicht unbeschädigt demontiert werden kann.
b
d

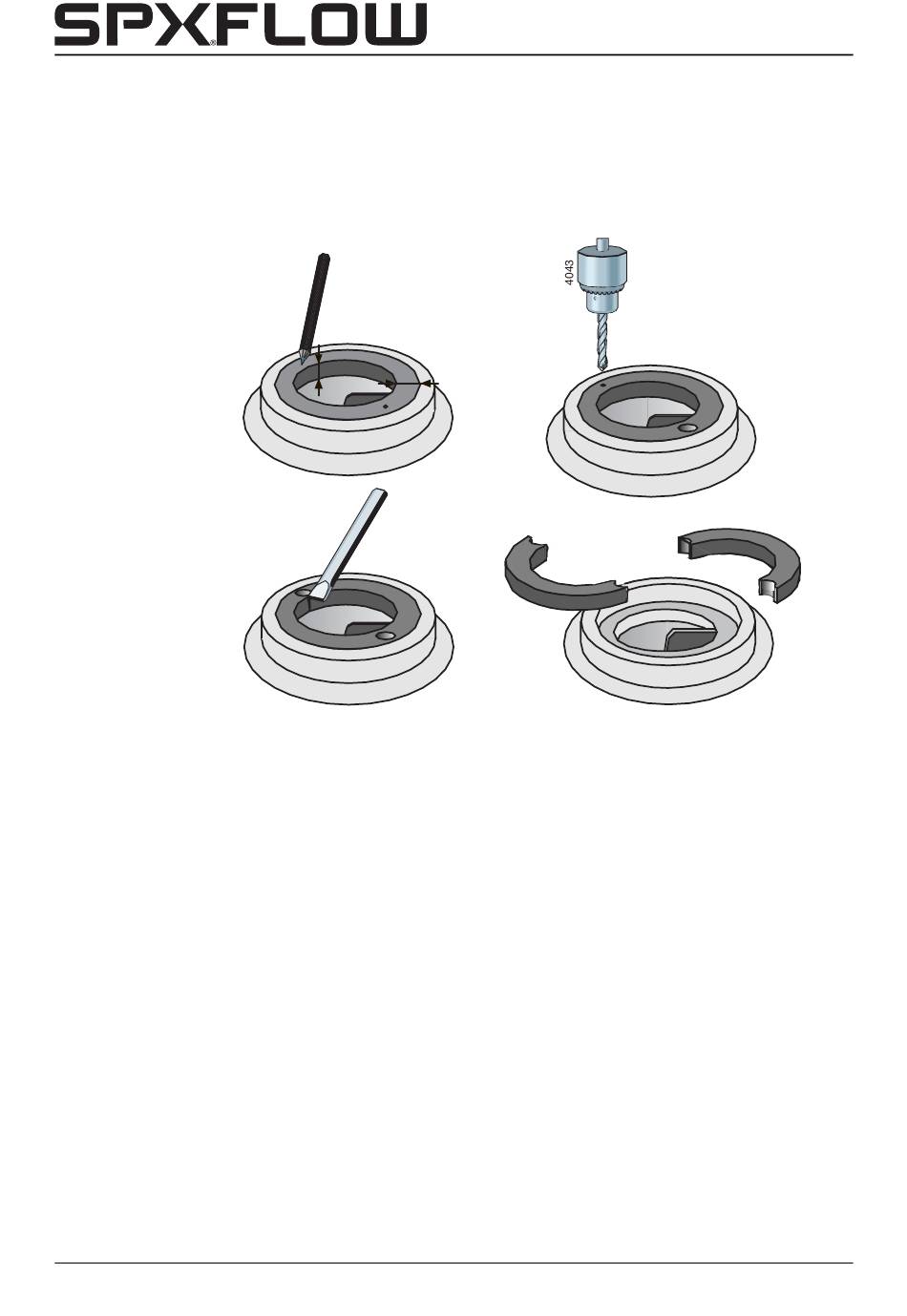

Abbildung 15:Entfernen des Spaltrings.
1 Die Dicke (d) und Breite (b) des Ringes messen, siehe Abbildung 15 A.
2 An zwei einander gegenüberliegenden Stellen in der Mitte des Rands des Ringes ein
kleines Zentrierloch schlagen, siehe Abbildung 15 B.
3 Mit einem Bohrer mit einem etwas kleineren Durchmesser als die Dicke (d) des
Ringes zwei Löcher in den Ring bohren, siehe Abbildung 15 C. Nicht tiefer ausbohren
als die Breite (b) des Ringes. Achten Sie darauf, dass der Passrand des
Pumpengehäuses nicht beschädigt wird.
4 Danach mit einem Meißel die restliche Ringdicke durchschlagen. Der Ring kann jetzt
in zwei Teilen aus dem Pumpengehäuse herausgenommen werden, siehe Abbildung
15 D.
5 Das Pumpengehäuse reinigen und Bohrmehl und Metallsplitter sorgfältig entfernen.
Montage des Spaltrings
1 Den Rand des Pumpengehäuses, wo der Spaltring montiert werden muss, reinigen
und entfetten.
2 Den Außenrand des Spaltrings entfetten und einige Tropfen Loctite 641 aufbringen.
3 Den Spaltring im Pumpengehäuse anbringen. Achten Sie darauf, dass dieser
nicht schief eingepresst wird!
Demontage und Montage
A
C
B
D
CV/DE (1611) 5.5
