3.8
3.8.1
3.8.2
3.8.3
26
Vakuumpumpe mit Schwimmerentlüftung ausgeführt
Montage Zubehörteile
• Die Ableitung der Schwimmerentlüftung an die Saugleitung anschließen. Der
Durchmessser der Ableitung muß etwa 12 mm und der Anschluß an die Saugleitung
mindestens G1/2" betragen.
• Bei Lieferung ist die Luftabsaugleitung am Pumpendeckel angeschlossen.

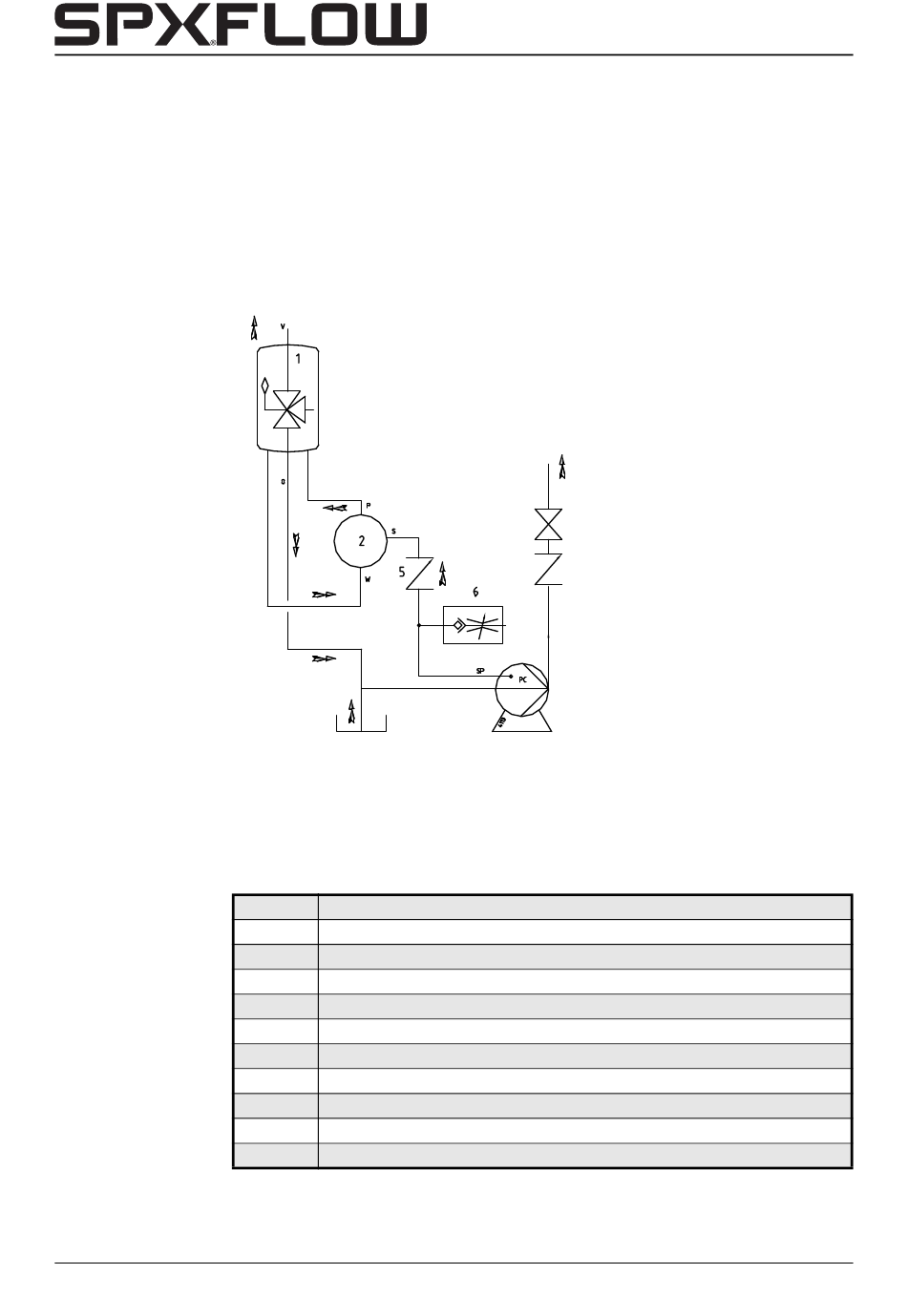

Anschlußplan mit Schwimmer-Entlüftungsvorrichtungi
Abbildung 9: Anschlußplan mit Schwimmer-Entlüftungsvorrichtung.
Bezeichnung der Anschlüsse
Die Saug-, Druck- und Betriebswasseranschlüsse der Vakuumpumpe sind sowohl in den
Zeichnungen als auch auf der Vakuumpumpe mit den Buchstaben S, P und W
angegeben. Absaugpunkt PC ist der Anschluß an den Raum hinter dem Laufrad.
In Abbildung 9 bis einschließlich Abbildung 13 verwendete Bezeichnungen:
Entlüftung / Überlauf
V/O
Einlaß Vakuumpumpe
S
Absaugleitung
SP
Ablauf Vakuumpumpe
P
Betriebsflüssigkeit
W
Pumpenanschluß (= Anschluß für Luftabsaugung Kreiselpumpe)
PC
Filter in der Absaugleitung (nur in Abbildung 11)
SF
Schwimmer-Entlüftungsvorrichtung
1
Vakuumpumpe
2
5
Rückschlagventil
6
Lufteinlaßventil
Anlage
CV/DE (1611) 5.5
