MTPL 519 592/2010-06 | TS 2plus

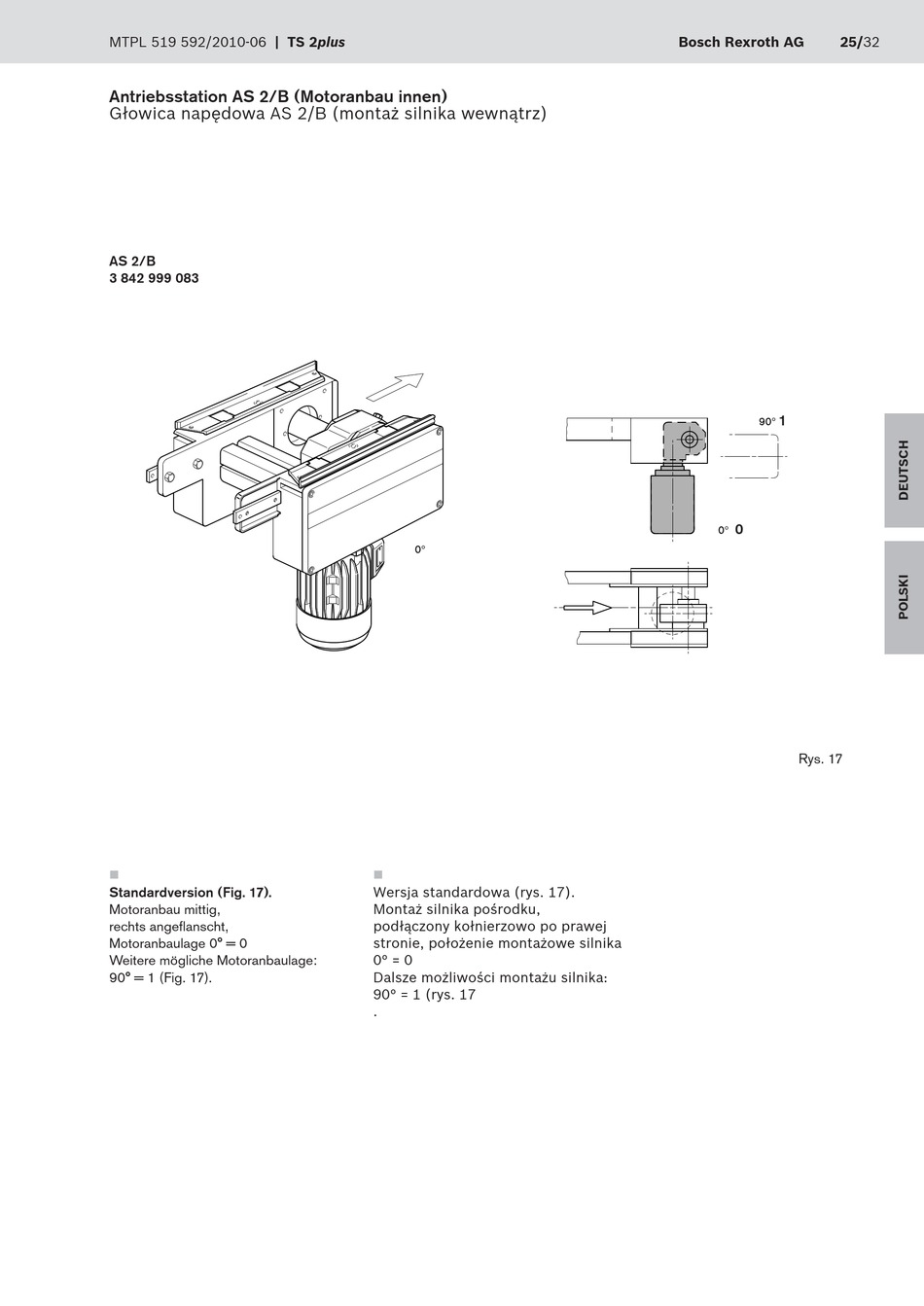

Antriebsstation AS 2/B (Motoranbau innen)
Głowica napędowa AS 2/B (montaż silnika wewnątrz)
AS 2/B
3 842 999 083

Standardversion (Fig. 17).
Motoranbau mittig,
rechts angefl anscht,
Motoranbaulage 0° = 0
Weitere mögliche Motoranbaulage:
90° = 1 (Fig. 17).

Wersja standardowa (rys. 17).
Montaż silnika pośrodku,
podłączony kołnierzowo po prawej
stronie, położenie montażowe silnika
0° = 0
Dalsze możliwości montażu silnika:
90° = 1 (rys. 17
.
Bosch Rexroth AG 25/32
1
0
Rys. 17
