6 Lüfter-Nachrüstsatz anschließen

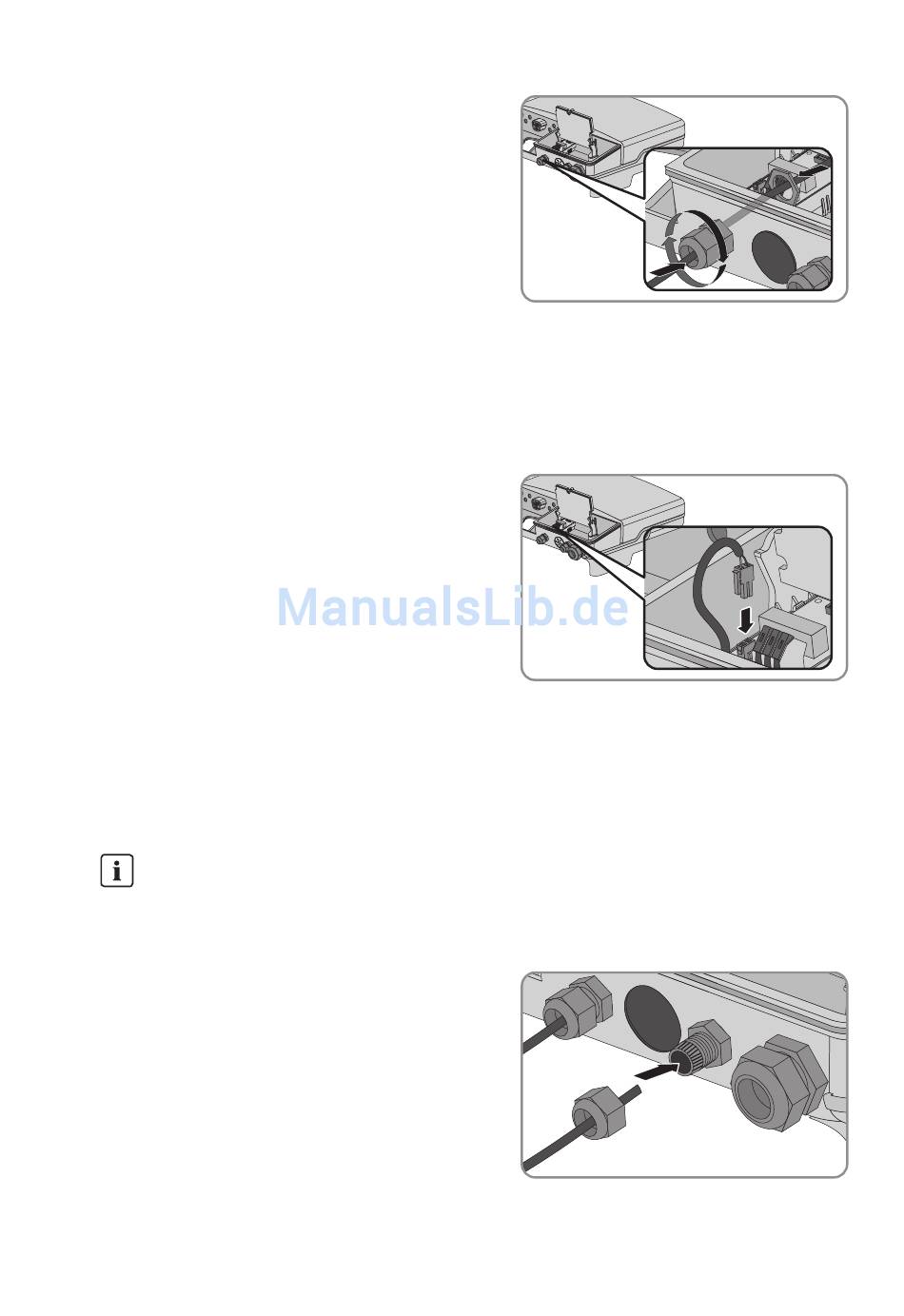

8. Kabelverschraubung des Lüfterkabels in die
Gehäuseöffnung einsetzen und mit Gegenmutter
von innen am Gehäuse festschrauben.
9. Wenn Überwurfmutter abgeschraubt ist, Überwurfmutter auf die Kabelverschraubung drehen.
10. Überwurfmutter handfest anziehen.
11. Sicherstellen, dass das Lüfterkabel fest sitzt.
12. Stecker des Lüfters in den Lüfteranschluss des
Steuerungsmoduls stecken.
13. Wenn das Multifunktionsrelais auf dem Steuerungsmodul verwendet werden soll,
Multifunktionsrelais über rechte Kabelverschraubung anschließen:
• Den Dichtstopfen aus rechter Kabelverschraubung entfernen. Dazu Überwurfmutter
abschrauben.
Dichtstopfen aufbewahren
Den Dichtstopfen sicher aufbewahren. Der Dichtstopfen wird bei einem eventuellen
Ausbau des Lüfter-Nachrüstsatzes erneut benötigt.
• Das Anschlusskabel durch die rechte
Kabelverschraubung in den Wechselrichter
einführen. Dabei Überwurfmutter nur handfest
auf die Kabelverschraubung drehen.
• Sicherstellen, dass das Anschlusskabel fest sitzt.
16
FANKIT01-IA-de-12
SMA Solar Technology AG
Installationsanleitung
