SMA Solar Technology AG

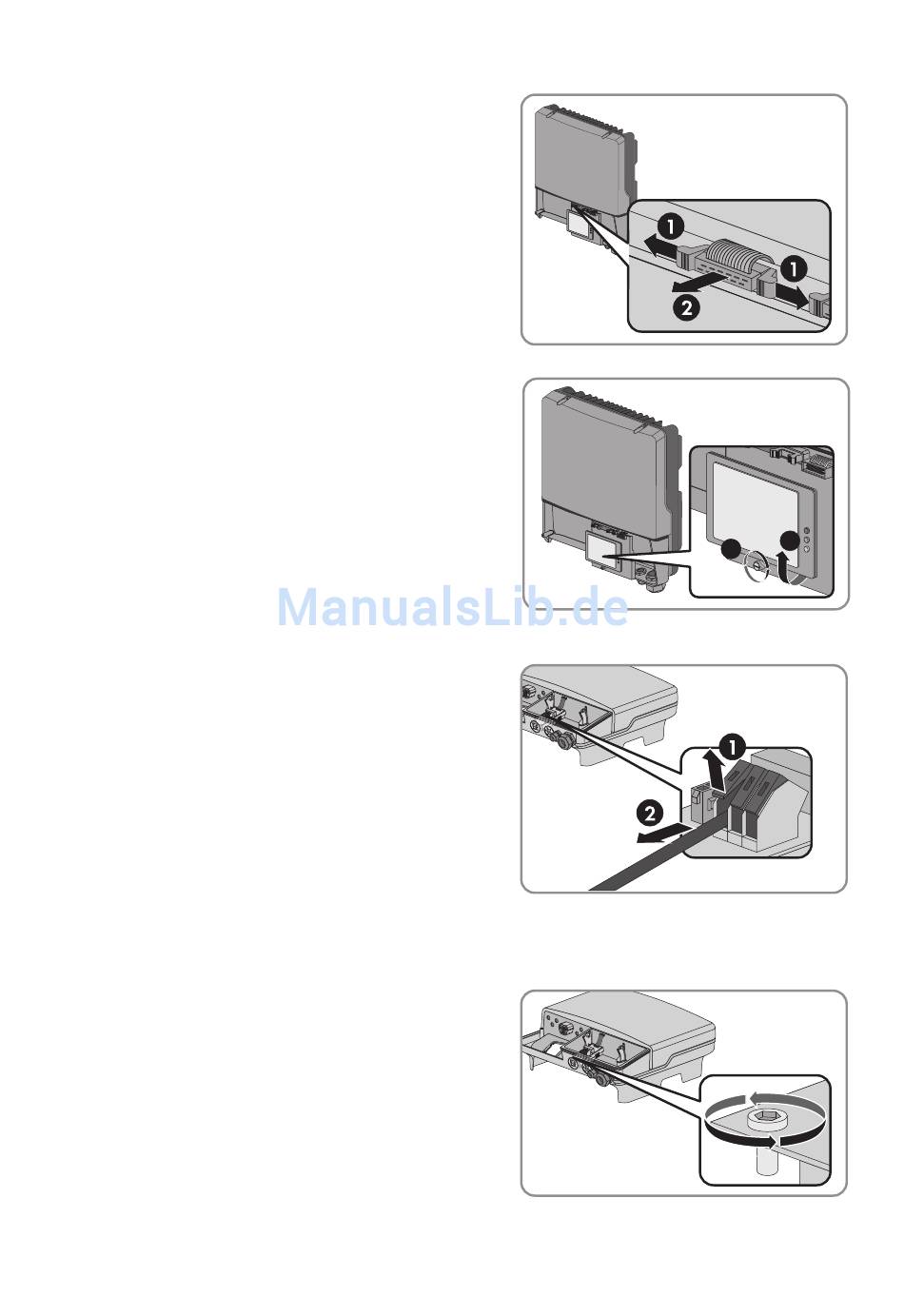

3. Die Verschlusshebel der linken Buchse am Display
nach außen drücken und den Stecker des
Flachbandkabels entfernen.
4. Schraube am Display lösen und Display
hochklappen, bis es einrastet.
5. Wenn Anschlussklemmen belegt sind, das Anschlusskabel aus dem Wechselrichter entfernen:
• Anschlussklemmen hochklappen und Adern
herausziehen. Tipp: Reihenfolge der
angeschlossenen Adern notieren. Dadurch
erleichtern Sie sich den Anschluss an das
Multifunktionsrelais auf dem Steuermodul.
• Das Anschlusskabel durch die Kabelverschraubung aus dem Wechselrichter entfernen.
Dazu Überwurfmutter etwas lösen.
6. Schraube am vorinstallierten Multifunktionsrelais
mit einem Innensechskant-Schlüssel SW 3 lösen.
Installationsanleitung
5 Einbau
2
1
FANKIT01-IA-de-12
13
