Inhaltszusammenfassung für SMA Sunny Island 3324

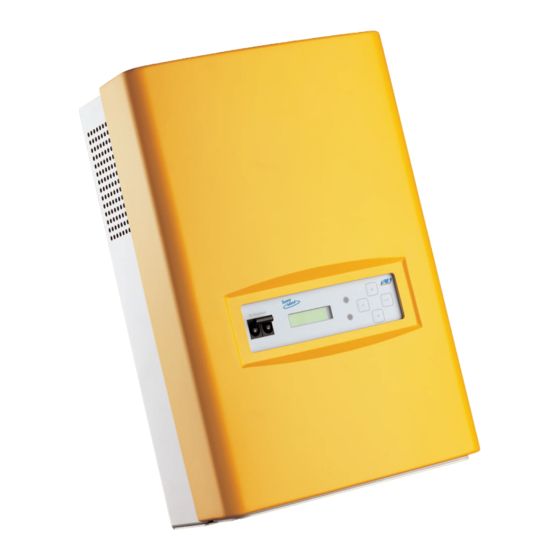

- Seite 1 Sunny Island 3324/4248 Bedienungsanleitung Bedienungsanleitung Version 4.0 SI3324/4248-14:FD2406 TB-SI4248...
-
Seite 3: Inhaltsverzeichnis
Zubehör (optional) ......12 SMA-Produkte (optional) ..... . . 12 Typenschild/Firmwareversion . - Seite 4 Technologie AG Einstellungen zum Generator ... .29 Generatortypen ......29 5.1.1 Autostartfähige Generatoren .
-
Seite 5: Bedienungsanleitung Si3324/4248-14:Fd2406 Seite
Technologie AG Technische Daten .....61 CE-Konformitätserklärung ....63 Kontakt . - Seite 6 Technologie AG Seite 6 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 7: Hinweise Zu Dieser Anleitung
Dieses Produkt darf ausschließlich in dem dafür vorgesehenen Anwendungsbereich betrieben werden, d. h. es ist nur für den Einsatz in 50 Hz-Netzen zugelassen. Verwenden Sie den Sunny Island 3324/4248 nicht für andere Zwecke als in dieser Bedienungsanleitung dargestellt. Andere Verwendungsarten können zum Erlöschen der Gewährleistungsansprüche führen. - Seite 8 Hinweise zu dieser Anleitung Technologie AG Dieses Symbol kennzeichnet ein Beispiel. Hier finden Sie weiterführende Beispiele zu konkreten Sachverhalten. Seite 8 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 9: Der Sunny Island 3324/4248
Mit diesem Gerät können Sie Bleibatterien mit Energie laden, die von Einspei- sern auf der AC-Seite zur Verfügung gestellt wird (z. B. Generator, öffentliches Netz, Sunny Boy). Der Sunny Island 3324/4248 baut ein 230 V AC-Inselnetz auf, indem er die gespeicherte Energie aus den Batterien nutzt und so angeschlossenen Verbrau- chern sowie einspeisenden Geräten (z. - Seite 10 Der Sunny Island 3324/4248 Technologie AG Die folgende Abbildung gibt einen Überblick möglicher Systemkonstellationen: Seite 10 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 11: Auf Einen Blick
Technologie AG Der Sunny Island 3324/4248 Auf einen Blick Die folgende Abbildung gibt Ihnen einen Überblick über alle Bedienelemente und Anschlüsse des Sunny Island 3324/4248 (ohne Gehäusedeckel). DC-Sicherungs- automat Display LEDs zur Betriebs- anzeige: oben rot, unten grün Tasten ENTER Steckplatz für... -
Seite 12: Zubehör (Optional)
(siehe Kapitel 14 „Kontakt” (Seite 65)). SMA-Produkte (optional) Das Inselsystem mit dem Sunny Island 3324/4248 als Netzbildner lässt sich auch mit elektrischer Energie aus einspeisenden Geräten versorgen, die ohne fossile Energie- träger auskommen. Die SMA Technologie AG bietet folgende Produkte an, die eine dezentrale Energieversorgung für Wechselstromverbraucher gewährleisten (siehe... -
Seite 13: Typenschild/Firmwareversion
Technologie AG Der Sunny Island 3324/4248 Typenschild/Firmwareversion Sie können den Sunny Island 3324/4248 über das Typenschild sowie die Firmware- Version identifizieren. Das Typenschild finden Sie auf der linken (Sunny Island 3324/4248 senkrecht an Wandhalterung hängend) Gehäuseseite. Die Firmwareversion Ihres Gerätes können Sie unter Eingabe des Parameter „31-2 FWVers“... - Seite 14 Der Sunny Island 3324/4248 Technologie AG Seite 14 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 15: Sicherheitshinweise
Einstellungen sind durch das Installateur- Passwort geschützt. Alle Anweisungen in der Installationsanleitung sind zu beach- ten. Bevor Sie den Sunny Island 3324/4248 in Betrieb nehmen, lesen Sie die Anweisungen in den entsprechenden Kapiteln dieser Be- triebsanleitung bezüglich des Sunny Island 3324/4248 und der Batterien. - Seite 16 Der Sunny Island 3324/4248 hat einen Eigenverbrauch, der im Standby (ca. 4 W) und im Leerlauf (ca. 22 W) die Batterie entlädt. Beachten Sie dies, wenn Sie Sunny Island 3324/4248 im Winter be- treiben (keine oder nur geringe Einstrahlung). Setzen Sie ggf. den Sunny Island 3324/4248 in den Zustand Stopp (siehe Kapitel 4.2.3 "Ausschalten"...
-
Seite 17: Bedienung/Inbetriebnahme
Technologie AG Bedienung/Inbetriebnahme Bedienung/Inbetriebnahme Bevor Sie den Sunny Island 3324/4248 in Betrieb nehmen, machen Sie sich mit der Bedienung des Gerätes vertraut. Bedienelemente und Anzeigen Im zweizeiligen Display werden Funktionen, Betriebszustand, Parameter, Daten und Fehler des Sunny Island 3324/4248 angezeigt. Zur Navigation benutzen Sie die Pfeiltasten sowie die ESC- und ENTER-Taste. -
Seite 18: Bedeutung Der Leuchtdioden (Led)
6. Display Zeile 7. Display Zeile 8. Display Zeile Sunny Island 3324/4248 zeigt während des Normalbetriebs die relative Aus- gangsleistung, den Betriebszustand des Wechselrichters, den Generator-Status (z. B. „L“ siehe Kapitel 4.6 „Generator Request (Generatoranforderung)” (Seite 26)), Feh- lermeldungen sowie den Status des Lastabwurf- und Generator-Steuer-Relais an. -
Seite 19: Leistungsanzeige
Anzahl von Feldern angezeigt, die oben auf dem Display erscheinen. Es handelt sich dabei um eine relative Darstellung der Leistung des Wechselrichters, d. h. Felder, die die Mitte der Skala erreichen, zeigen, dass der Sunny Island 3324/4248 mit hal- ber Nennleistung arbeitet. -
Seite 20: Ein- Und Ausschalten
Gerät in Betrieb genommen wird. Nutzen Sie dazu das Ka- pitel 11 „Fehlersuche/Problemlösung” (Seite 55). Haben Sie alle Korrekturen durchgeführt, schalten Sie den Sunny Island 3324/4248 aus, warten Sie 30 Se- kunden und beginnen Sie anschließend erneut mit Punkt 1. -
Seite 21: Stoppen
Anzeigen” (Seite 17)) die verschiedenen Menüs aufrufen, um die Messwerte und die Parameter-Einstellungen anzusehen. 4.2.2 Stoppen Gehen Sie folgendermaßen vor, um den Sunny Island 3324/4248 in Standby zu set- zen: Beachten Sie, dass alle angeschlossenen Lasten nicht mehr mit elektrischer Energie versorgt werden, sobald Sie den Sunny Island 3324/4248 stoppen. -
Seite 22: Ausschalten
Technologie AG 4.2.3 Ausschalten Um den Sunny Island 3324/4248 auszuschalten, gehen Sie wie folgt vor: Setzen Sie den Sunny Island 3324/4248 in Standby (siehe Kapitel 4.2.2 „Stop- pen” (Seite 21)). Stellen Sie den DC-Sicherungsautomat des Sunny Island 3324/4248 auf „OFF“. -
Seite 23: Übersicht Menüstruktur
• Überprüfen Sie alle anderen Energieerzeuger Ihres Systems auf fehlerfreie Funk- tion. Falls der Sunny Island 3324/4248 sofort nach der Wiederinbetriebnahme mit Fehler „VBatLow“ (niedrige Batteriespannung) abschaltet, trennen Sie alle Ver- braucher vom AC-Ausgang. Die Verbraucher können wieder zugeschaltet wer- den, wenn sich der Sunny Island 3324/4248 im Betriebszustand „CHARGE“... - Seite 24 Bedienung/Inbetriebnahme Technologie AG Das folgende Diagramm zeigt eine Übersicht der Menüs bzw. Parameter, die auf der Benutzer-Ebene sichtbar sind. Eine tabellarische Auflistung aller Parameter finden Sie unter Kapitel 10 „Parameter- listen” (Seite 47). Home Screen 11-1 VacInverter 11 Inverter Meters 10 METERS 11-2 AmpacInverter 11-3 FacInverter...
-
Seite 25: Parameter Einsehen/Verändern
Technologie AG Bedienung/Inbetriebnahme Parameter einsehen/verändern Die Bedientaste <ENTER> nutzen Sie, wenn Sie ein Menü öffnen möchten. Mit den Pfeilen ↑ (aufwärts) oder ↓ (abwärts) bewegen Sie sich durch das angewählte Menü (siehe Abbildung „Menüstruktur“ in Kapitel 4.3 „Übersicht Menüstruktur” (Seite 23)), um z. B. einen Parameter einsehen oder verändern zu können. Erscheint der entsprechende Parameter im Display, können Sie den momentanen Wert able- sen. -
Seite 26: Generator Request (Generatoranforderung)
Relais Lastabwurf-Relais Generator-Status Im Display des Sunny Island 3324/4248 kann abgelesen werden, ob und warum der Generator arbeitet. Einige der hier erwähnten Parameter des Generator-Menüs sind nur nach Eingabe des Installateur-Passworts zu sehen bzw. zu bearbeiten. Weiterführende Beschreibungen rund um den Generator finden Sie in Kapitel 5 „Ein- stellungen zum Generator”... - Seite 27 • Der GenMan hat den Generator auf Grund von zu niedriger R(emote) Starter-Batteriespannung selbstständig gestartet. • Der Sunny Island 3324/4248 schaltet sich selbstständig auf eine externe Spannung auf (Anzeige in Backup-Systemen, so- lange das öffentliche Netz vorhanden ist). Bei allen drei Möglichkeiten kann der Sunny Island 3324/4248 den Generator NICHT starten oder stoppen, lädt aber bei Bedarf...
-
Seite 28: Fehlererkennung
Anzeige im Display. Das Feld bleibt leer. Fehlererkennung Falls der Sunny Island 3324/4248 einen Fehler erkennt, zeigt er den Fehlercode auf dem Display für zehn Sekunden an. Der Fehler wird in die Liste im Fehlermenü ein- getragen und es wird ein „E“ (für Error) in der unteren rechten Ecke des Grundbild- schirms angezeigt. -
Seite 29: Einstellungen Zum Generator
Technologie AG Einstellungen zum Generator Einstellungen zum Generator Generatortypen In Inselsystemen werden häufig (Diesel-)Generatoren eingesetzt. Die Auswahl des richtigen Generators hängt stark von den Betriebsbedingungen im System ab. Grund- sätzlich gibt es zwei Gruppen von Generatoren: • die über elektrische Kontakte gestartet und gestoppt werden können - autostartfähige Generatoren •... -
Seite 30: Wahl Des Generatortyps
Sobald eine Spannung, deren Wert sich innerhalb der Parametergrenzen (siehe Pa- rameter 24-2 und 24-4 bis 24-7) bewegt, an den AC-Input-Klemmen (Generatoran- schluss) des Sunny Island 3324/4248 anliegt, wird sich der Sunny Island 3324/ 4248 auf den Generator aufschalten. Die Parametereinstellung ist für Generatoren gedacht, die nicht automatisch gestar- tet werden können. - Seite 31 Ausnahmen, mit denen der Einstellung „Direct“ (siehe oben) überein: • Der Sunny Island 3324/4248 wird sich erst auf den Generator aufschalten, wenn das „GenRun“-Signal von dem GenMan gesetzt worden ist. • Bei dieser Einstellung ist es nicht zwingend erforderlich, dass der Sunny Island 3324/4248 das „GenRequest“-Relais selbst gesetzt hat, um sich auf den Gene-...
-
Seite 32: Einstellung Des Ausgangsstromes
5.2.2 Einstellung des Ausgangsstromes Der Parameter „24-2 AmpacGenMax“ dient dazu, eine Überlastung oder ein Ab- würgen des Generators zu vermeiden. So wird der Sunny Island 3324/4248 z. B. seinen Ladestrom im Batterieladebetrieb („Charge“-Mode) so weit reduzieren, dass die Gesamtlast am Generator den mit diesem Parameter eingestellten Wert nicht übersteigt. - Seite 33 „Run1h“ gesetzt worden ist. Die Einstellung „Run1h“ wird im Display durch ein „T“ angezeigt (siehe Kapitel 4.5 „Betriebszustände” (Seite 25)). Nach Ablauf der einen Stunde setzt der Sunny Island 3324/4248 den Parameter „24-3 GenOperation“ selbstständig wieder auf „Auto“. Ausnahme: Falls „Run1h“...
- Seite 34 Einstellungen zum Generator Technologie AG dem „Release“ aktiviert wurde, springt der Parameter „24-3 GenOperation“ wieder selbstständig auf „Auto“ um und der Sunny Island 3324/4248 kann sich wieder auf das öffentliche Netz oder den Generator aufsynchronisieren. Seite 34 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 35: Batteriemanagement
Behandlung der Batterie und kann bis zu 15 Jahre betragen. Haupt- sächlich verantwortlich für eine vorzeitige Alterung sind falsche Ladung und häufige Tiefentladung. Aus diesem Grund besitzt der Sunny Island 3324/4248 eine intelli- gente Laderegelung und einen sicheren Tiefentladeschutz. Bei richtiger Anwendung der Funktionen lässt sich somit eine Vervielfachung der Batterielebensdauer gegenü-... -
Seite 36: Laderegelung
Stufe festgelegte Zeitdauer (Parameter „12-6 TabsorbLeft“) abgelaufen ist. Der Parameter „12-6 TabsorbLeft“ zeigt dabei die noch verbleibende Zeit in dieser Phase Nach Ablauf dieser Stufe wechselt der Sunny Island 3324/4248 in die so genannte Erhaltungsladung (Float Charge), die wieder als eine Konstantspannungsladung aus- geführt wird, aber mit einer deutlich abgesenkten Ladespannung. - Seite 37 über einen Generator erfolgen, wird dieser beim Übergang in diese Phase wieder gestoppt, so dass mit Beginn dieser Phase die Ladung der Batterie beendet ist. Der Sunny Island 3324/4248 verbleibt in dieser Phase solange, bis entweder mehr als 30 % der Nennkapazität (alle Entladungen werden aufaddiert) entnommen oder der Generator automatisch wieder gestartet wurde (siehe Kapitel 5 „Einstellungen zum...
-
Seite 38: Silent Mode
Im Betrieb am öffentlichen Netz gibt es neben der Erhaltungsladung noch den Silent Mode. Der Silent Mode dient vor allem dazu, in so genannten Backup-Systemen, wo sich der Sunny Island 3324/4248 die meiste Zeit in der Erhaltungsladung befindet, durch Umschalten vom Ladebetrieb in den Silent Mode Energie zu sparen. -
Seite 39: Tiefentladeschutz/Batteriezustand
Critical (Shut down) Solange der Sunny Island 3324/4248 noch keine Tiefentladung erkannt hat, befin- det er sich im Batteriezustand (BatState) „Normal“. Sobald die erste Stufe des Tiefentladeschutzes anspricht, wechselt der Sunny Island 3324/4248 in den Zustand „Warning“. Diesen kann man dazu nutzen, um einen Ge- nerator zu starten. - Seite 40 Wird die Batterie trotz der Warnung weiter entladen, kann der Batteriezustand in die nächste Tiefentladestufe „Low“ springen. Diese Stufe lässt sich auf Wunsch dazu nut- zen, um über den Relaiskontakt des Sunny Island 3324/4248 alle oder einen Teil der Lasten abzuschalten.
-
Seite 41: Frequency Shift Power Control (Fspc)
Sind in dem Inselsystem auf der AC-Ausgangsseite Sunny Boy-Wechselrichter ange- schlossen, muss der Sunny Island 3324/4248 deren Ausgangsleistung begrenzen können. Dieser Fall tritt z. B. ein, wenn die Batterie des Sunny Island 3324/4248 voll- geladen und das (solare) Leistungangebot aus dem PV-Generator den Leistungsbe- darf der angeschlossenen Verbraucher übersteigt. - Seite 42 Frequency Shift Power Control (FSPC) Technologie AG Seite 42 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 43: Automatische Frequenz-Ausregelung
Inselsystemen. Durch das Zählen aller positiven Nulldurchgänge (Vollwellen) am Wechselrichter- ausgang des Sunny Island 3324/4248 sowohl im Batterielade- (Charge) als auch Wechselrichterbetrieb (Invert) misst das Gerät den Ist-Wert der Frequenz. Diese Wer- te werden alle 12 Stunden mit den berechneten Soll-Werten verglichen. Liegt eine Zeitdifferenz von 5 Sekunden oder mehr vor, wird eine Frequenzanhebung oder -ab- senkung aktiv. - Seite 44 Automatische Frequenz-Ausregelung Technologie AG Seite 44 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 45: Wartung Und Pflege
Technologie AG Wartung und Pflege Wartung und Pflege Der Sunny Island 3324/4248 wurde so konstruiert, dass der Wartungsaufwand mi- nimal ist. Die notwendigen Arbeiten beschränken sich daher auf wenige Punkte: Gehäuse Überprüfen Sie das Gehäuse des Sunny Island 3324/4248 auf seine mechanische Unversehrtheit. -
Seite 46: Funktion
Elektriker überprüft werden. Um einen optimalen Be- trieb sicherzustellen, sollte der Betreiber besonders in den ersten Monaten nach der Inbetriebnahme die Einträge in der Fehlerliste des Sunny Island 3324/4248 in kur- zen Abständen überprüfen (monatlich oder sogar wöchentlich). Dies kann helfen, versteckte Fehler in der Installation oder der Konfiguration zu entdecken. -
Seite 47: Parameterlisten
Der Menübaum gliedert sich in vier verschiedene Hauptmenüs mit jeweils zwei nach- einander folgenden Untermenüs. Messdaten (Meters): Das Hauptmenü „10-Meters“ hat folgende Unterme- nüs: Messwerte des Sunny Island 3324/4248 („11-Inverter Meters“), Messwer- te der Batterie („12-Battery Meters“) und Messwerte des Generators („13- Generator Meters“). Auf der nachfolgenden zweiten Menüebene lassen sich einzelne Messwerte einsehen. - Seite 48 Parameterlisten Technologie AG Home Screen 11-1 VacInverter 11 Inverter Meters 10 METERS 11-2 AmpacInverter 11-3 FacInverter 11-4 PacInverter 12-1 BatVoltage 12 Battery Meters 12-2 BatCurrent 12-3 BatTemp 12-4 BatState 12-5 BatChargeMode 12-6 TabsorbLeft 12-7 BatChargeVolt 13-1 VacGenerator 13 Generator Meters 13-2 AmpacGenerator 13-3 FacGenerator 13-4 PacGenerator...
-
Seite 49: Angezeigte Messwerte
0 bis Max min Jedem Ladeverfahren eine Absorptionszeit zugeordnet. In dieser Zeit muss der Sunny Island 3324/4248 den Generator in Betrieb halten, selbst wenn dieser dann nur zum Teil ausgelastet ist. Der Wert von „TabsorbLeft“ zeigt die Restzeit der Absorptionsphase an. - Seite 50 Parameterlisten Technologie AG Generator Meters Name Bereich/ Default Beschreibung Einheit 13-1 VacGenerator 0 bis 260 VAC Spannung am Wechselrichtereingang (AC-Input) 13-2 AmpacGenerat -60 bis +60 AAC Stromstärke am Wechselrichtereingang (AC-Input) 13-3 FacGenerator 0 bis 70 Hz Frequenz am Wechselrichtereingang (AC-Input) 13-4 PacGenerator -20 bis +20 kWAC...
-
Seite 51: Einstellbare Systemparameter
10.3 Einstellbare Systemparameter Nehmen Sie Änderungen an Parametern, die mit einem (Stby) gekennzeich- net sind, immer nur im Standby des Sunny Island 3324/4248 vor. Unmittelbar nach dem Drücken der „Enter“-Taste können sich entsprechend eingestellte Be- triebswerte sofort ändern. Fehlerhafte Eingaben bei diesen Parametern sind womöglich nicht schnell genug zu korrigieren und können zu Schäden an Ihrer... - Seite 52 Steuerung übernimmt. Run1h: Generator wird sofort gestartet und wird für eine Stunde lang arbeiten (das Display zeigt „T“ an). Danach schaltet der Sunny Island 3324/4248 in den vorher aktiven Modus. Release: Bricht die Lock-Zeit (20 min.) für Generator nachdem „ReversePower“-Fehler aufgetreten ist.
-
Seite 53: System- Und Fehlermeldungen
Technologie AG Parameterlisten 10.4 System- und Fehlermeldungen Systemmeldungen Name Bereich/ Default Beschreibung Einheit 31-1 DeviceConfig Name des Gerätes 31-2 FWVers Versionsnummer der im Wechselrichter installierten Firmware 31-3 SerNum Seriennummer des Wechselrichters 31-4 RunTime Stunden Betriebsstunden des Wechselrichters Fehlermeldungen Name Bereich/ Default Beschreibung Einheit... -
Seite 54: Betrieb (Operation)
10.5 Betrieb (Operation) Nehmen Sie Änderungen an Parametern, die mit einem (Stby) gekennzeich- net sind, immer nur im Standby des Sunny Island 3324/4248 vor. Unmittelbar nach dem Drücken der „Enter“-Taste können sich entsprechend eingestellte Be- triebswerte sofort ändern. Fehlerhafte Eingaben bei diesen Parametern sind womöglich nicht schnell genug zu korrigieren und können zu Schäden an Ihrer... -
Seite 55: Fehlersuche/Problemlösung
Technologie AG Fehlersuche/Problemlösung Fehlersuche/Problemlösung 11.1 Liste der Fehleranzeigen Die Bedeutung der vom Sunny Island 3324/4248 angezeigten Fehler können Sie der folgenden Tabelle entnehmen: Fehleranzeige Fehlerursache Fehlerbehebung CBT-Open Batterie-Temperatursensor fehlt/ist nicht Setzen Sie sich mit Ihrem Installateur in richtig angeschlossen. Verbindung. - Seite 56 Fehlersuche/Problemlösung Technologie AG Fehleranzeige Fehlerursache Fehlerbehebung HS-TempOV Übertemperatur des Kühlkörpers: Der Sunny Island 3324/4248 kann erst Der Sunny Island 3324/4248 wurde wieder starten, wenn Temperatur des über längere Zeit Überlast Kühlkörpers um mind. 5 °C fällt. betrieben. Lassen Sie den Sunny Island 3324/4248...
- Seite 57 Fehleranzeige Fehlerursache Fehlerbehebung TBatHigh Batterie-Temperatur hoch. Der Sunny Island 3324/4248 kann erst Ursache: wieder starten, wenn sich die Batterie um mind. 2 °C abkühlt. Steht Parameter „40-2 Autostart“ auf „On“, startet der Sunny Island 3324/ 4248 automatisch, sobald die Temperatur entsprechend abgesunken ist.
-
Seite 58: Faq
Generatorstrom (Parameter „24-2 AmpacGenMax“). Reduzieren Sie die Lasten im Inselnetz, bis der Laststrom im Inselnetz kleiner als der max. Generatorstrom ist. Jetzt kann sich der Sunny Island 3324/4248 auf den Ge- nerator schalten. Die Leistung, die für bis zu fünf Sekunden in den Generator zurückgespeist werden darf (Rückleistung) wurde überschritten. - Seite 59 Es liegt ein dauerhafter Kurzschluss im Inselnetz an. Überprüfen Sie die An- schlüsse des AC-Ausgangs (AC-Output) im Inselnetz. Die angeschlossenen Lasten im Inselnetz sind zu groß. Die Leistung/elektri- sche Energie des Sunny Island 3324/4248 reicht nicht aus, um die Lasten zu Bedienungsanleitung SI3324/4248-14:FD2406...
- Seite 60 Fehlersuche/Problemlösung Technologie AG versorgen. Schalten Sie einige Verbraucher ab und starten Sie den Sunny Is- land 3324/4248 erneut. Seite 60 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 61: Technische Daten
Technologie AG Technische Daten Technische Daten SI 3324 SI 4248 Ausgangsgrößen: AC-Nennspannung (U 230 V 230 V AC, nom Nennfrequenz (f 50 Hz 50 Hz AC-Dauerleistung (P ) bei 25 °C 3300 W 4200 W AC-Dauerleistung (P ) bei 45 °C 2300 W 3400 W AC-Leistung für 30 min bei 25 °C... - Seite 62 Technische Daten Technologie AG SI 3324 SI 4248 Zertifizierung Schutzart nach DIN EN 60529: IP 30 IP 30 nicht verfügbar nicht verfügbar Geräteschutz Kurzschluss, Überlast, Kurzschluss, Überlast, Übertemperatur Übertemperatur Schnittstellen 2 LEDs 2 LEDs 4 Taster 4 Taster zweizeiliges Display zweizeiliges Display 1 Relais für Lastabschaltung 1 Relais für Lastabschaltung...
-
Seite 63: Ce-Konformitätserklärung
DIN EN 6 1000-6-2: 2002-08 DIN EN 6 1000-6-3: 2002-08 DIN EN 6 1000-6-4: 2002-08 Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne ausdrückliche Zustimmung von SMA · umgebaut, ergänzt oder in sonstiger Weise verändert wird, · und/oderBauteile, die nicht zum SMA Zubehör gehören, in das Produkt eingebaut werden, ·... - Seite 64 CE-Konformitätserklärung Technologie AG Seite 64 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 65: Kontakt
Helfen Sie uns, Ihnen zu helfen, indem Sie die folgenden Informationen zur Hand ha- ben, wenn Sie uns anrufen: • Typ des Wechselrichters • Seriennummer des Sunny Island 3324/4248 • Firmwareversion • im Display angezeigte Fehlermeldung • Batteriegröße und Batterietyp •... - Seite 66 Kontakt Technologie AG Seite 66 SI3324/4248-14:FD2406 Bedienungsanleitung...
-
Seite 67: Glossar
Technologie AG Glossar 15 Glossar Absorption Phase Konstante U-Phase: Ladephase, in der mit konstanter Ladespannung geladen wird. Der Ladestrom nimmt in dieser Phase immer weiter ab. Abkürzung für „Alternating Current“: Wechselstrom AC-Kopplung Die Verbindung verschiedener Verbraucher, Erzeuger und Speicher auf der Wech- selspannungsseite. - Seite 68 Glossar Technologie AG Batteriemanagement Das Batteriemanagement ist verantwortlich für die optimale Batterieladung und für den sicheren Schutz vor Tiefentladung. Nur dadurch lässt sich die vom Batterieher- steller angegebene Lebensdauer erreichen. Batteriesystem Reihenschaltung und möglicherweise auch Parallelschaltung mehrerer gleicher Batte- rien. Typsich sind Batterieverbände von 12 V, 24 V, 48 V und 60 V. Batterieverband Siehe Batteriesystem Backup-System...
- Seite 69 Technologie AG Glossar vollgeladenen Batterie bis zur Unterschreitung der Entladeschlussspannung U ver- gangen ist. Bei ortsfesten Batterien wird meist die C10-Kapazität angegeben. D. h., eine Batterie mit C = 200 Ah kann 10 Stunden mit einem Nennstrom von 0,1 × C = 20 A entladen werden.
- Seite 70 Glossar Technologie AG Flooded lead acid battery: Bleibatterie mit flüssigem Elektrolyt, häufig auch als ge- schlossene Bleibatterie bezeichnet. Flash-EEPROM Die Abkürzung EEPROM steht für Electrically Erasable Programmable Read-Only Memory (elektrisch löschbarer, programmierbarer Nur-Lese-Speicher). Flash-Spei- cher sind digitale Speicher(-Chips); die genaue Bezeichnung lautet Flash-EEPROM. Im Gegensatz zu „gewöhnlichen“...
- Seite 71 Technologie AG Glossar Inselnetzanlage Energieversorgungseinrichtung, die völlig unabhängig von einem externen Energie- versorger elektrische Energie liefert. Invert Mode Siehe „Wechselrichterbetrieb“ Kapazität Beschreibt das Speichervermögen einer Zelle oder Batterie und wird in Ah (Ampere- stunden) angegeben. Die Kapazität einer Batterie hängt stark von den Zyklen, der entnommenen Stromstärke sowie der Temperatur ab.
-
Seite 72: Parallelschaltung
Glossar Technologie AG Abkürzung für Netzleitungsmodem: Die Kommunikation zwischen SMA-Wechselrich- tern und den Überwachungsgeräten kann mit einer Leitung, per Funk realisiert oder mit Netzleitungsmodem hergestellt werden. Bei dem Netzleitungsmodem wird eine Trägerfrequenz von ca. 132 kHz auf der AC-Leitung aufmoduliert, während die Da- tenübertragung mit einem FSK („Frequency Shift Keying“) stattfindet. -
