5 Einbau
5 Einbau
5.1 Übersicht des Einbaubereiches
D

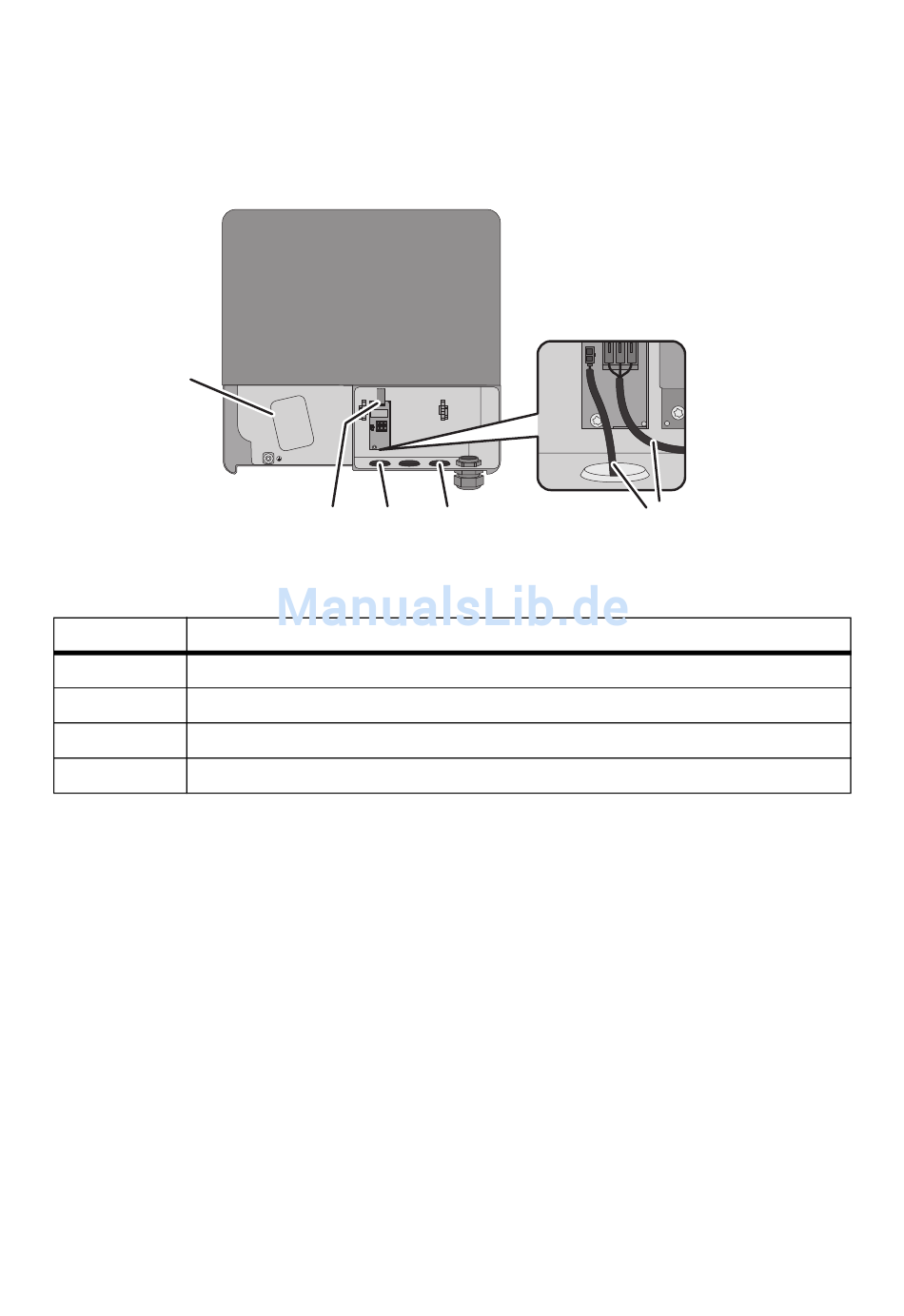

Abbildung 3: Einbaubereich im Wechselrichter bei geöffnetem unteren Gehäusedeckel und hochgeklapptem
Display
Position
Bezeichnung
A
Kabelwege
B
Gehäuseöffnung für den Anschluss des Lüfter-Nachrüstsatzes
C
Einbauort des Steuerungsmoduls
D
Gehäuseöffnung für Lüfter mit Lüftergehäuse
5.2 Multifunktionsrelais ausbauen
Wenn ein Multifunktionsrelais vorinstalliert ist, wird dadurch der Einbaubereich des Steuerungsmoduls
blockiert. Das Multifunktionsrelais muss vor dem Einbau des Lüfter-Nachrüstsatzes nach folgendem
Vorgehen ausgebaut werden.
1. Den Wechselrichter spannungsfrei schalten und öffnen (siehe Installationsanleitung des
Wechselrichters).
2. Wenn Multifunktionsrelais belegt ist, Versorgungsspannung des Multifunktionsrelais abschalten
und gegen Wiedereinschalten sichern.
12
FANKIT01-IA-de-12
C
B
B
SMA Solar Technology AG
A
Installationsanleitung
