KOMPAN IMAGINATOR Serie Montageanleitung Seite 89

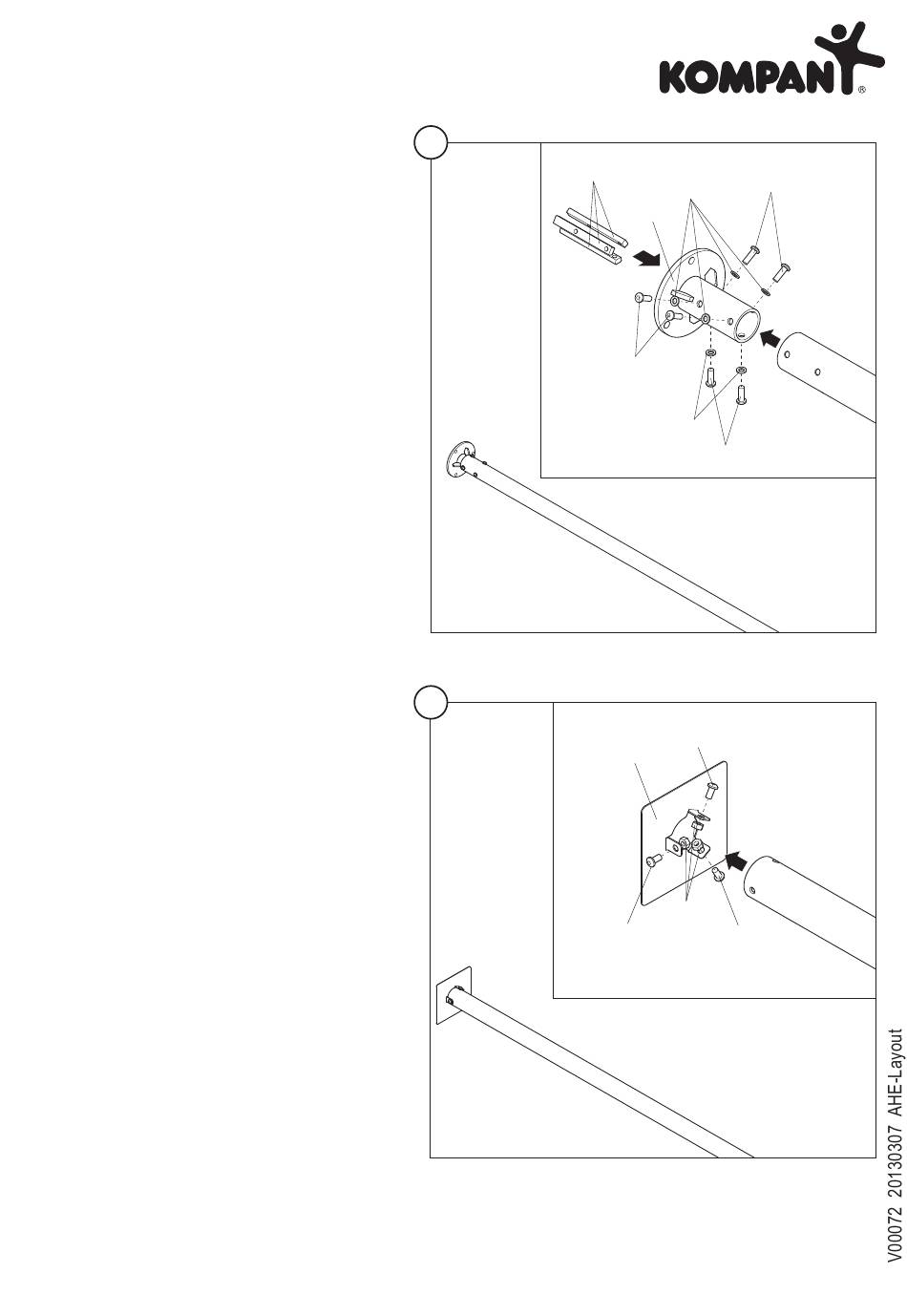

4d - Bottenplatta – förankring i underlaget
Montera bottenplattan (A280177-51) på
stolparna med konstruktionen i liggande läge.
Bottenplattan förs in i den ände av stolpen som
är försedd med 6 borrhål.
Placera den räfflade skåran i bottenplattan på
stolpens svetsning.
För in aluminiumglidskenorna (A280182-51) i
hålen på bottenplattans undersida och se till att
de är i linje med hålen för skruvarna.
Använd 6 M10x30 skruvar med runt huvud
(601030-A2) för att fästa aluminiumglidskenorna.
(1)
4e - Bottenplatta – förankring i marken
Montera bottenplattan (A280189-51) på stolparna
med konstruktionen i liggande läge.
Placera grundplattan på den ände av stolpen
som har 3 hål.
För in muttrarna (400010-A2) i hålen på
undersidan av bottenplattan och se till att de är i
linje med hålen för skruvarna.
Använd 3 M10x20 skruvar med runt huvud
(601020-A2) för att fästa muttrarna på insidan.
(2)
Copyright©KOMPAN A/S
1
A280182-128
2
601020-A2
5/14
601030-A2
201300110018
A280177-51
601030-A2
201300110018
601030-A2
601020-A2
A280189-51
400010-A2
601020-A2
