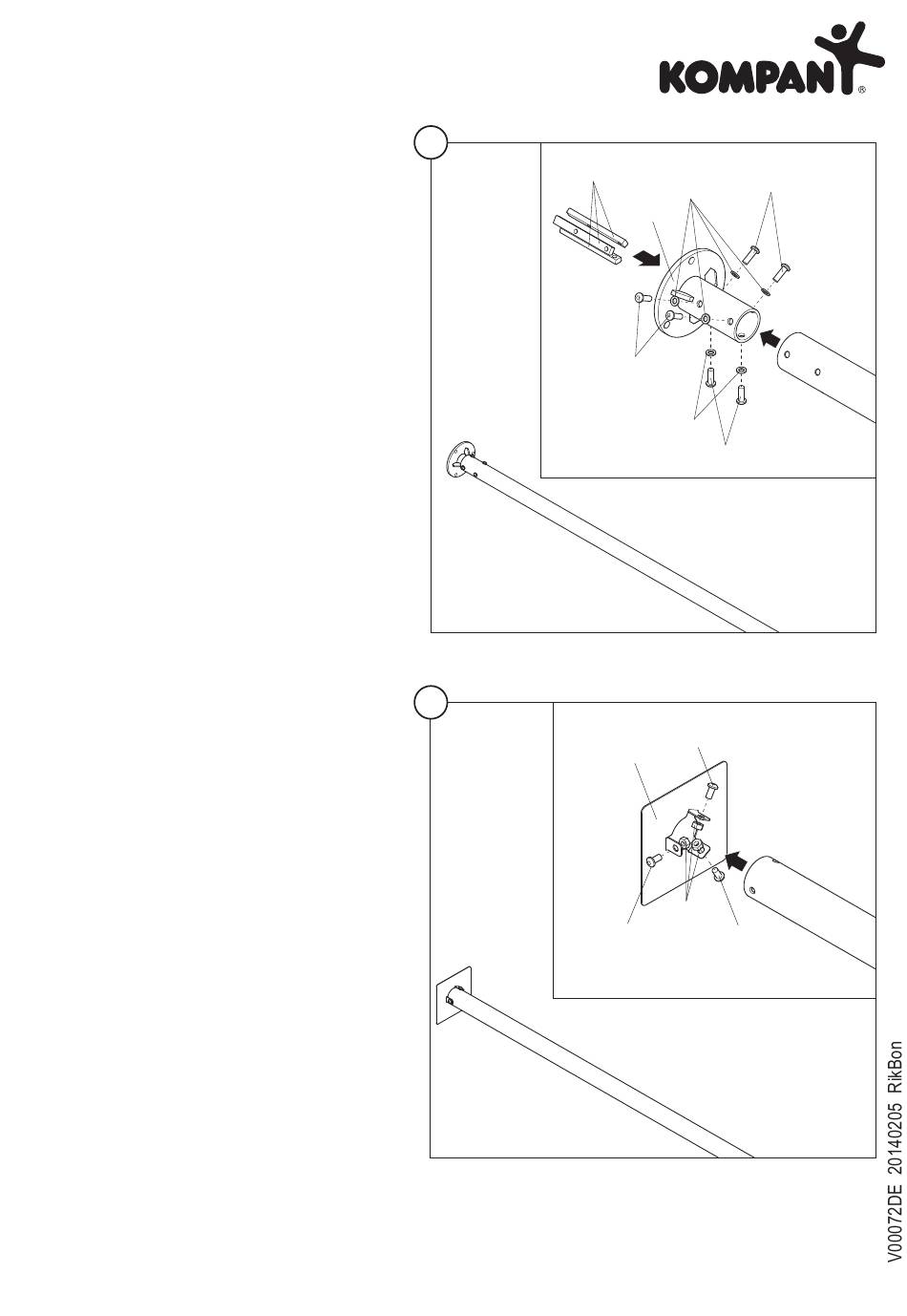

4d — Fundament — Oberflächenverankerung
Fundamentplatte (A280177-51) an den Pfosten
befestigen, wenn diese noch am Boden liegen.
Die Platte wird in das Ende des Pfostens geschoben,
das über 6 vorgebohrte Löcher verfügt.
Die ausgefräste Nut in der Fundamentplatte auf die
Schweißnaht am Pfosten setzen.
Aluminium-Gleitschienen (A280182-51) in das Loch
am Boden der Fundamentplatte einführen und über
die Löcher für die Bolzen setzen.
6 Stück M10x30-Halbrundbolzen (601030-A2) werden
nun zur Befestigung der Aluminium-Gleitschienen
verwendet. (1)
4e — Fundament — Tiefenverankerung
Fundamentplatte (A280189-51) an den Pfosten
befestigen, wenn diese noch am Boden liegen.
Fundamentplatte auf das Ende des Pfostens
schieben, das über 3 vorgebohrte Löcher verfügt.
Muttern (400010-A2) durch das Loch am Boden der
Fundamentplatte einführen und vor den Löchern für
die Bolzen setzen.
3 Stück M10x20-Halbrundbolzen (601020-A2) zur
Befestigung der innenliegenden Muttern verwenden.
(2)
Copyright©KOMPAN A/S
1
A280182-128
2
601020-A2
5/14
601030-A2
201300110018
A280177-51
601030-A2
201300110018
601030-A2
601020-A2
A280189-51
400010-A2
601020-A2
