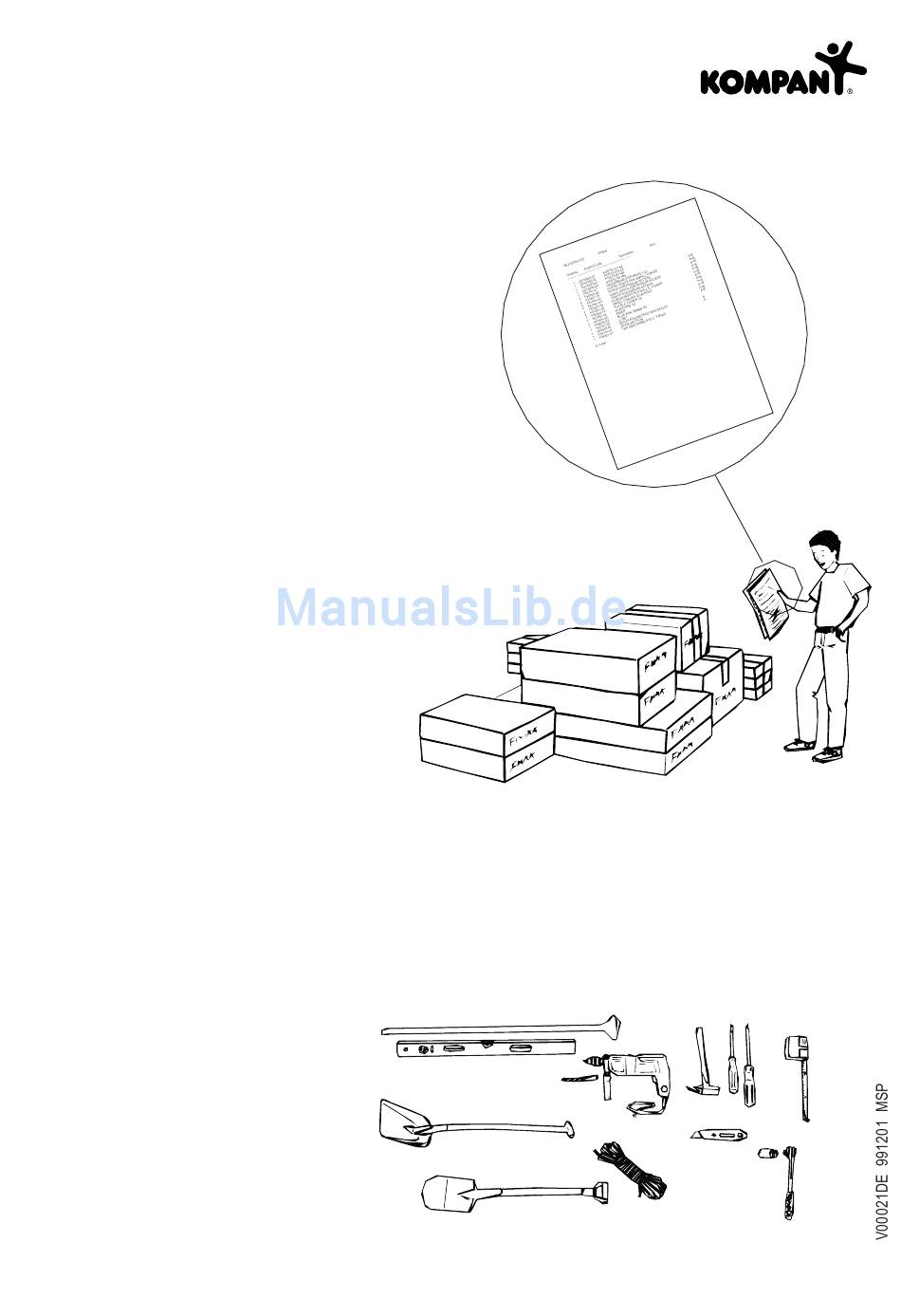

Montage der OK-anlage
In dieser Anleitung wird die Montage der Standard-
ausführung der KOMPAN OK-anlage beschrieben.
Bei Spezialanfertigungen können Unterschiede
vorkommen. Eventuelle Zweifelsfragen sind an den
verantwortlichen Käufer/Architekten oder an den
KOMPAN-Berater vor Ort zu richten.
Achtung! Diese Anleitung vor der Montage lesen!
Nicht sofort sämtliche Pakete auspacken.
Diese Mappe enthält ein Verzeichnis (Packliste) über
sämtliche für dar OK-anlage benötigten Pakete (Kolli).
Kontrollieren Sie, daß sämtliche Pakete vorhanden sind,
bevor Sie mit der Montage beginnen. Sämtliche Pakete
sind mit einer F-Nummer versehen und im Verzeichnis
(Packliste) unter dem jeweiligen Element (M-Nummer)
enthalten.
2
Werkzeug
Für die Montage wird empfohlen,
folgendes Werkzeug mitzubringen:
Hammer
Schraubenzieher
Kreuzschlitzschraubenzieher
17 mm Steckschlüssel
Spaten
Schaufel
Stampfer
Bandmaß
Schnur
Wasserwaage
Bohrmaschine mit 12 mm Bohrer
Messer
OK
1/4
