KOMPAN IMAGINATOR Serie Montageanleitung Seite 39

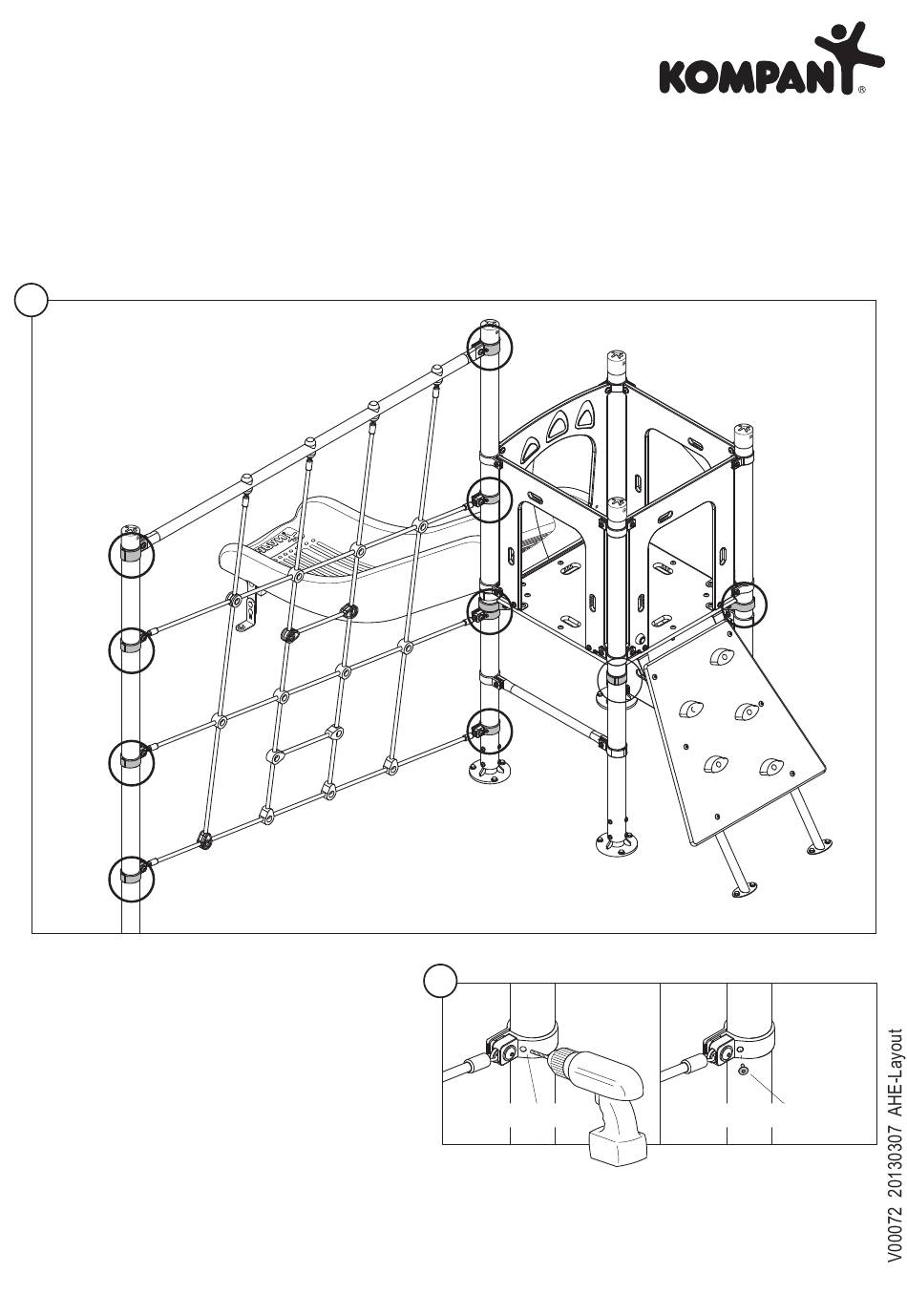

5k - Tjek af aluminiumsbeslagenes placering.
Nu checkes alle aluminiumsbeslag for korrekt
placering. (1)
M10x30 Button Head skruer efterspændes med
30Nm. Møtrikskrue M10x15 (A280082-52) spændes
til.
1
2
5l - Sikring af Aluminiumsbeslag.
Nu sikres aluminiumsbeslag med slagnitte.
I det forborede hul i aluminiumsbeslaget bores
nu et gennemgående hul i beslag og stålsøjle.
ø4,8 1103505948000
I hullet installeres slagnitte (1103505948000)
og monteres ved slag med hammer. (2)
