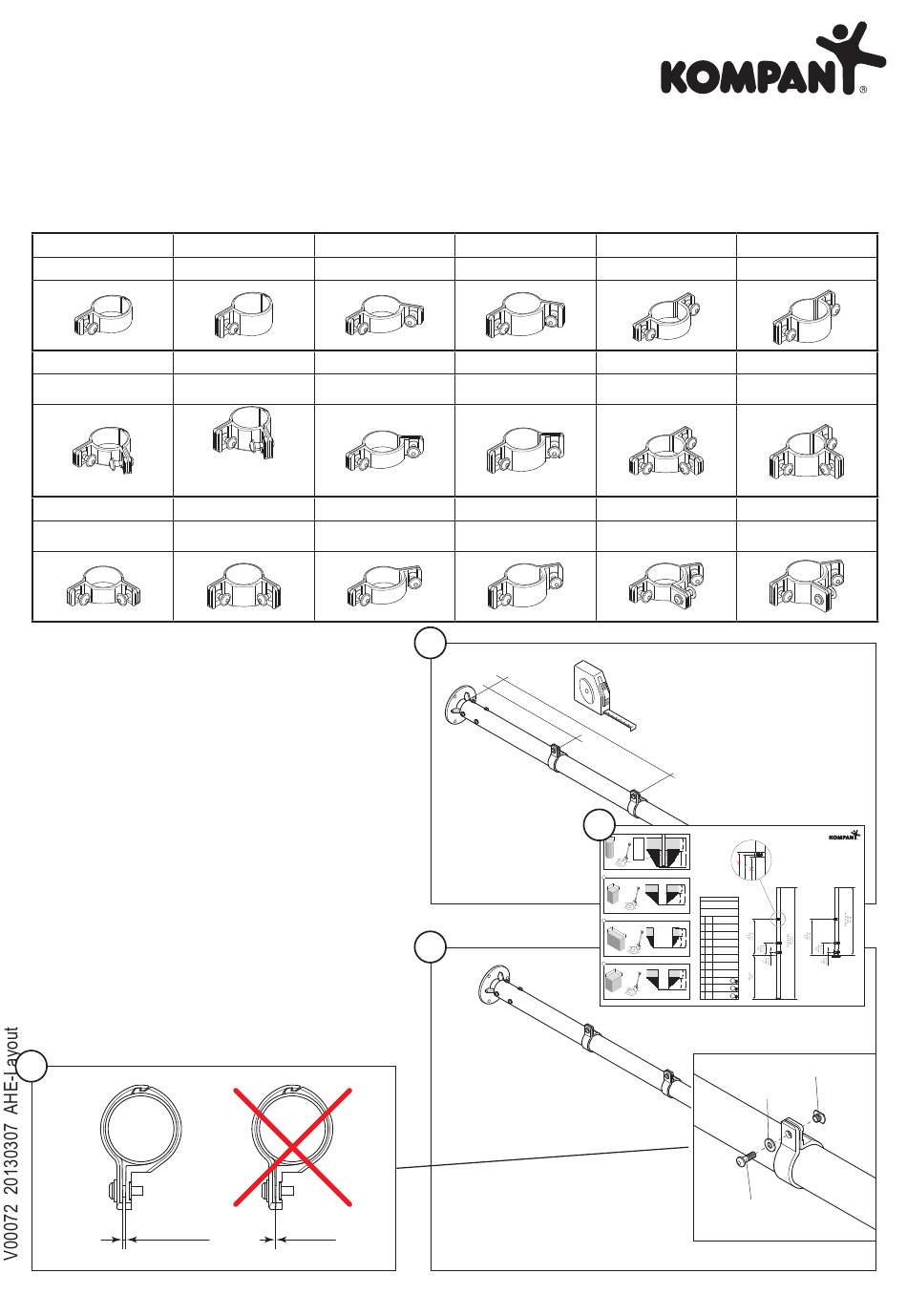

4a - Aluminiumklämmor – översikt
KOMPAN IMAGINATOR fästsats innehåller 9 olika aluminiumklämmor som används för att fästa de olika
aktiviteterna på stolparna. Var och en av de 9 klämmorna finns i 2 höjder – 40 mm eller 55 mm.
SSP101000 (40 mm)
SSP101100 (50 mm)
A280040/A280041
A280054/A280055
SSP101200 (40 mm)
SSP101300 (50 mm)
A280040/A280042
A280054/A280056
SSP101400 (40 mm)
SSP101500 (50 mm)
A280044/A280045
A280058/A280059
4b - Aluminiumklämmor – undersökning
Undersök aluminiumklämmorna och placera
dem på rätt ställe med hjälp av skissen (2) i
produktguiden
Mät från stolpens marknivå till mitten av
aluminiumklämman. (1)
4c - Aluminiumklämmor – förmontering
Fäst aluminiumklämmorna löst på stolpen på
angiven höjd innan du reser stolpen (3)
Obs! Dra inte åt skruven (601030- A2) helt
eftersom det kan orsaka problem när en aktivitet
ska monteras senare.
Klämman måste fästas på ett sådant sätt att den
går att justera för hand. (4)
4
1-10 mm
SSP101600 (40 mm)
A280047/A280048
SSP101800 (40 mm)
A280048/A280049
SSP102000 (40 mm)
A280050/A280051
1
3
0 mm
4/14
SSP101700 (50 mm)
SSP102200 (40 mm)
A280060/A280061
A280052/A280053
SSP101900 (50 mm)
SSP102400 (40 mm)
A280044/A280053/
A280062/A280063
SSP102100 (50 mm)
SSP102600 (40 mm)
A280042/A280051/
A280064/A280065
2
1
25 cm
Concrete
Beton
Béton
Hormigón
Calcestruzzo
Beton
Betong
Beton
0,025 m³
2
25 cm
25 cm
3
20 cm
57 cm
4
40 cm
30 cm
SSP102300 (50 mm)
A280066/A280067
SSP102500 (50 mm)
A280058/A280067/
A280117
A280118
SSP102700 (50 mm)
A280056/A280065/
A280117
A280118
EN 1176
40 cm
90 cm
50 cm
90 cm - R = F
R
60 cm
F
Post: 4
Surface = 1370 mm = A280094-113
Surface = 4' 5" 7/8 = A280094-113
60 cm - R = F
Inground = 2270 mm = A280154-113
Inground = 7' 5" 1/4 = A280154-113
R
60 cm
F
60 cm - R = F
R
725 mm
60 cm
L3
SSP101000-0040
2' 4" 1/2
F
242 mm
L2
SSP101000-0040
1' -3" 1/2
60 cm - R = F
60 mm
L1
SSP101000-0040
0' 2" 1/4
A96211-52
701023
601030-A2
