KOMPAN IMAGINATOR Serie Montageanleitung Seite 43

1

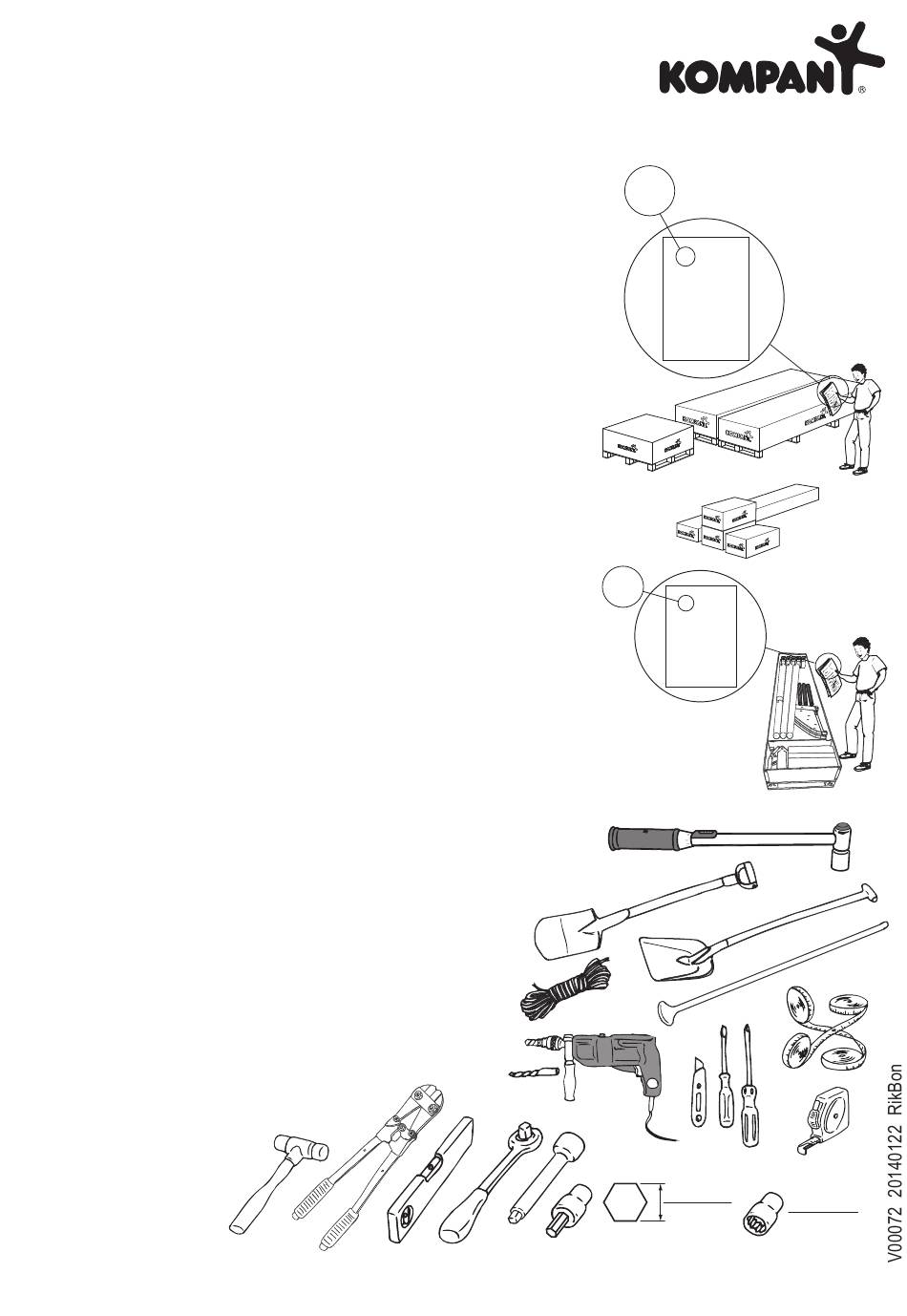

KOMPAN IMAGINATOR -järjestelmän asetaminen
Näissä ohjeissa neuvotaan, miten KOMPAN IMAGINATOR -järjestelmä
asennetaan.
HUOM. Lue nämä ohjeet ennen asennusta. Älä pura kaikkia pakkauksia
saman tien.
Näiden yleisohjeiden lisäksi mukana ovat seuraavat asiakirjat:
- lähetysluettelo, jossa luetellaan kaikki asennuksessa tarvittavat
pakkaukset.
- tuoteopas, jossa on piirustuksia kootusta tuotteesta.
- asennusohjeet.
Kaikissa pakkauksissa on tarrat, joissa on viitenumerot.
Tarkista lähetysluettelon avulla, että kaikki tarvittavat pakkaukset ovat
käytettävissä. Älä aloita asennusta ennen tarkistusta.
Tarkista sitten kunkin pakkauksen sisältö pakkauksen kannen sisäpuolella
olevan sisältöluettelon avulla.
2
Työkalut
Asennuksessa tarvitaan seuraavia työkaluja:
mekaaniset ja/tai manuaaliset kaivutyökalut (pisto- ja kuuppalapio,
rautakanki sekä tiivistysrauta)
mittanauha*
porrastikkaat
vesivaaka
porasarja
kiinnikkeet
räikkäväännin ja jatkokappale*
kumivasara
kuusiokoloavainsarja*
porakone
kärkipalasarja
kärjenpidin
veitsi
ruuvitaltta
momenttiavain
*) Millimetrimitoitus
Copyright©KOMPAN A/S
A-xxxxx
X-xxxxx
A-xxxxx
AC-xxxx
1/14
GXY908000-3717 MINKAR INGROUND
Quantity Reference Description
-------- ------------------ ----------------------------
1 A801044-27 ROCKING TUPE
1 A801104-51 JACOB´S LADDER
1 A900042-51 PIPE FZV
1 A900043-51 PIPE FZV
1 A900061-51 PIPE FZV
1 A900062-51 PIPE FZV
1 X900200-01 PLAYSHELL 1 WITH CHAINS
1 X900200-02 PLAYSHELL 2 WITH CHAINS
1 X900200-03 PLAYSHELL 3 WITH CHAINS
1 X900600-01 CLIMBING WALL
1 X900600-02 PLAY SHELL WITH ROPES
1 X908000-01 BOX 1 MINKAR (STEP 1+3)
1 X908000-02 BOX 2 MINKAR (STEP 1+3)
1 X908000-03 BOX 3 MINKAR (STEP 2)
X908000-01 BOX 1 FOR MINKAR (STEP 1+3)
Quantity Reference Description
-------- ------------------ ------------------------------
1 A801042-51 METAL SUPPORT ROCKING TUBE
1 A900045-51 PIPE FZV
1 A900048-51 PIPE FZV
2 A801035-51 STEEL ANCHORING
4 A700001-51 EXTENSION POLE
1 AC801005-99 POLE 10 -5
1 AC908001-99 POLE A1 MINKAR
1 AC908002-99 POLE A2 MINKAR
1 AC908003-99 POLE A3 MINKAR
1 A900033-51 METAL L -PROFILE
3 A801009-51 ANCHORING
5 mm
13 mm
6 mm
17 mm
8 mm
19 mm
10 mm
