3a — Wie fängt man an?
Zuerst die Füße platzieren und prüfen, ob der erforderliche
Platz, einschließlich Sicherheitsbereich, verfügbar ist.
Der Plan für den Sicherheitsbereich ist in der
Produktanleitung enthalten. (1)

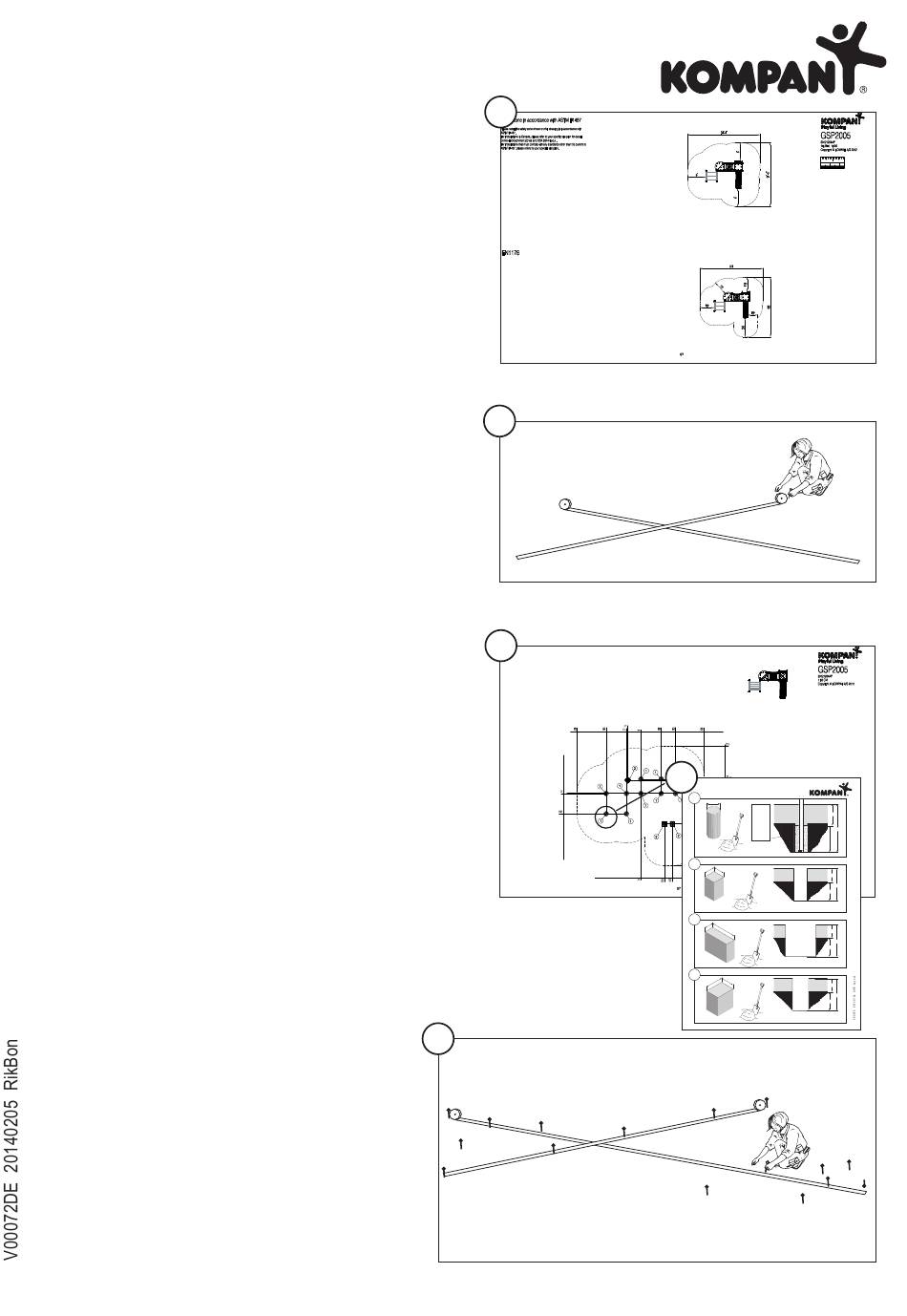

3b — Ausmessungen
Zwei Maßbänder über Kreuz in dem Bereich platzieren, in
dem die Anlage montiert werden soll. (2)
Plan in der Produktanleitung (3) zur Bestimmung des
Punktes verwenden, an dem sich die beiden Maßbänder
kreuzen sollen.
In der Zeichnung ist der Punkt dort zu erkennen, wo sich
die Linien X und Y treffen. Die beiden Maßbänder müssen
rechtwinklig zu einander platziert werden.
Mittelpunkte ausmessen, die für die Fundamente der
gesamten Anlage angegeben sind. Diese Punkte mit Stiften,
Schraubenziehern oder Ähnlichem kennzeichnen. (4)
Sicherstellen, dass der Sicherheitsabstand um die gesamte
Anlage eingehalten wurde.
Der Sicherheitsbereich ist auf dem Plan durch eine
gepunktete Linie um die Anlage herum gekennzeichnet.
Auf dem Plan ist ein schraffierter Bereich abgebildet, in dem
jeder gekennzeichnete Mittelpunkt mit jeweils einer Nummer
(1, 2, 3, 4, 5, 6 usw.) versehen ist.
Der schraffierte Bereich zeigt den Umfang der Fundamente
an.
Jeder schraffierte Bereich ist nummeriert, wobei die
Nummern auf eine Zeichnung verweisen, in der die Größe
und Tiefe des jeweiligen Lochs sowie die dafür erforderliche
Menge Beton angegeben sind.
Die Zeichnungen befinden sich auf der letzten Seite der
Produktanleitung.
Falls mechanisch ausgehoben wird, ist es ratsam, mehrere
Fundamentlöcher bei einem einzigen
Aushub anzufertigen.
Die Enden von Linie X und Linie Y müssen gekennzeichnet
werden, bevor die Maßbänder zum Ausheben entfernt
werden. Es muss unbedingt möglich sein, die korrekte
Positionierung der Anlage während des gesamten
Montagevorgangs zu überprüfen.
3c — Fundamentlöcher für die Montage im Boden
Löcher für Pfosten ausheben. Siehe dafür Aushubplan
(5), in dem angegeben ist, für welche
Spielvorrichtungen Beton erforderlich ist.
Achtung! Löcher erst auffüllen, wenn der Aufbau
abgeschlossen ist und die gesamte Konstruktion
ordnungsgemäß ausgerichtet steht.
1
2
3
4
2/14
1
INCH
CM
1
2
5
1
25 cm
EN 1176
Concrete
Beton
Béton
40 cm
Hormigón
Calcestruzzo
Beton
Betong
90 cm
Beton
0,025 m³
50 cm
90 cm - R = F
2
25 cm
25 cm
R
60 cm
F
60 cm - R = F
3
20 cm
57 cm
R
60 cm
F
60 cm - R = F
4
40 cm
30 cm
R
60 cm
F
60 cm - R = F
