1
Installation of the KOMPAN IMAGINATOR system
These instructions describe installation of KOMPAN IMAGINATOR system.
NB! Read these instructions before commencing installation and do
not unpack all packages straight away.
In addition to these general instructions you will find following
documentation:
- List of packages, which is a complete list of all the packages to be
used in the installation.
- Product guide, containing drawings of assembled product
- Installation instructions

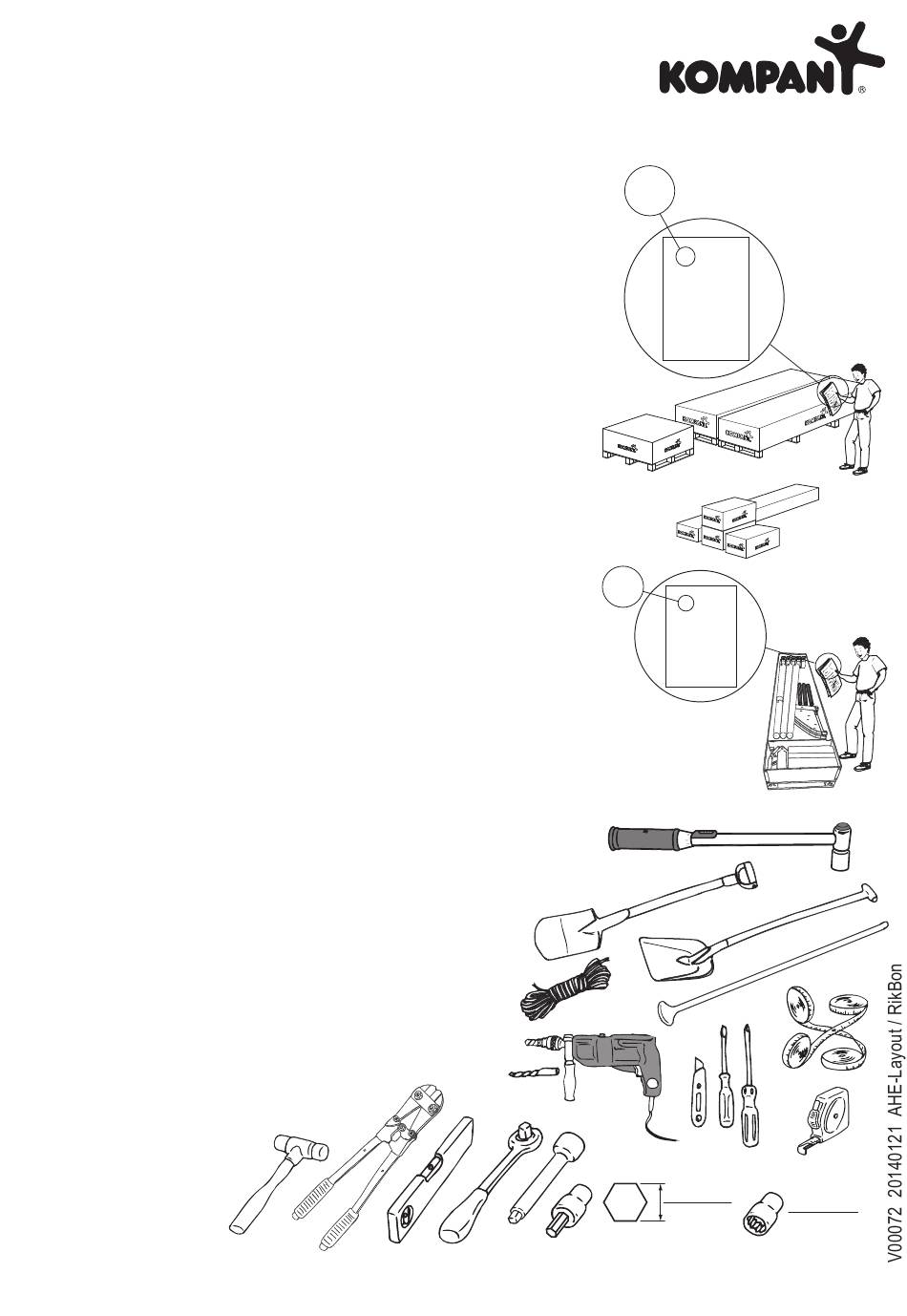

All the packages are furnished with labels carrying reference
numbers.
Use the list of packages to check that all the packages are present
before starting installation.
Then check the contents of each box using the list of contents,
which you will find inside the top of the box.
2
Tools
The following tools are required for installation:
- Mechanical and/or manual digging tools
- (shovel, spade, post hole digger tamping bar)
- Measuring tape*
- Stepladder
- Spirit levet
- Drill set
- Clamp
- Ratchet spanner with extension*
- Rubber mallet
- Hexagon key set*
- Drilling machine
- Bits set
- Bit adaptor
- Knife
- Screwdriver
- Torque wrench
*) Metric
Copyright©KOMPAN A/S
A-xxxxx
X-xxxxx
A-xxxxx
AC-xxxx
1/14
GXY908000-3717
MINKAR INGROUND
Quantity
Reference
Description
--------
------------------
----------------------------
1
A801044-27
ROCKING TUPE
1
A801104-51
JACOB´S LADDER
1
A900042-51
PIPE FZV
1
A900043-51
PIPE FZV
1
A900061-51
PIPE FZV
1
A900062-51
PIPE FZV
1
X900200-01
PLAYSHELL 1 WITH CHAINS
1
X900200-02
PLAYSHELL 2 WITH CHAINS
1
X900200-03
PLAYSHELL 3 WITH CHAINS
1
X900600-01
CLIMBING WALL
1
X900600-02
PLAY SHELL WITH ROPES
1
X908000-01
BOX 1 MINKAR (STEP 1+3)
1
X908000-02
BOX 2 MINKAR (STEP 1+3)
1
X908000-03
BOX 3 MINKAR (STEP 2)
X908000-01
BOX 1 FOR MINKAR (STEP 1+3)
Quantity Reference
Description
--------
------------------
------------------------------
1
A801042-51
METAL SUPPORT ROCKING TUBE
1
A900045-51
PIPE FZV
1
A900048-51
PIPE FZV
2
A801035-51
STEEL ANCHORING
4
A700001-51
EXTENSION POLE
1
AC801005-99
POLE 10 -5
1
AC908001-99
POLE A1 MINKAR
1
AC908002-99
POLE A2 MINKAR
1
AC908003-99
POLE A3 MINKAR
1
A900033-51
METAL L -PROFILE
3
A801009-51
ANCHORING
5 mm
13 mm
6 mm
17 mm
8 mm
19 mm
10 mm
