1

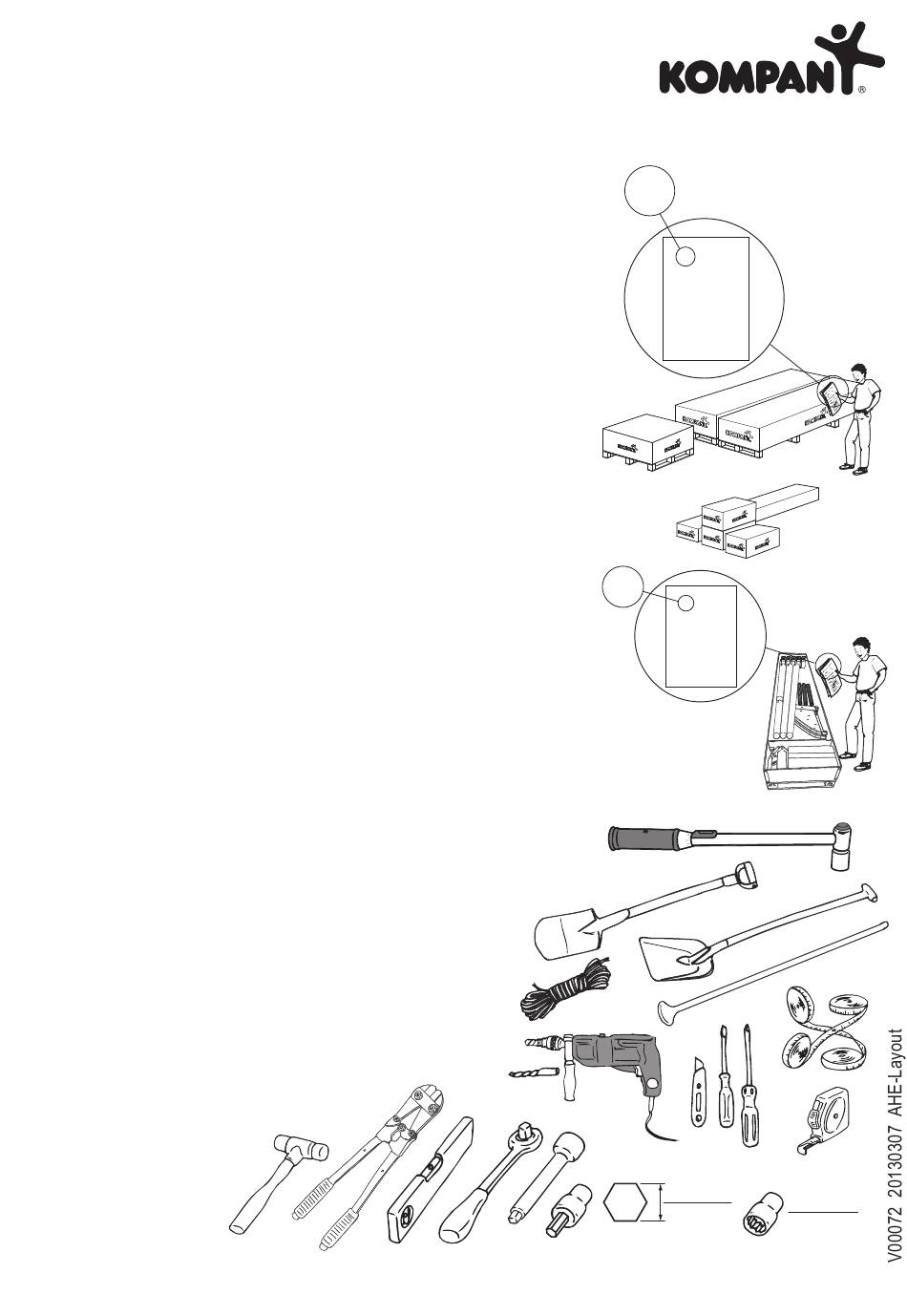

Installation du système KOMPAN IMAGINATOR
Ces instructions décrivent l'installation d'un système KOMPAN IMAGINATOR.
Nota Bene : Lisez ces instructions avant de commencer l'installation.
Ne pas déballer tout de suite tous les colis:
En plus de ces instructions générales, vous trouverez les documents
suivants :
- - Liste des colis, une liste complète de tous les colis à utiliser pour
l'installation.
- - Un guide produit contenant des schémas du produit assemblé
- - Instructions d'installation
Tous les colis sont fournis avec des étiquettes portant des numéros de
référence.
Utilisez la liste des colis pour vérifier que tous les colis sont présents avant de
commencer l'installation.
Ensuite, vérifiez le contenu de chaque carton à l'aide de la liste des
contenus que vous trouverez sous l'ouverture du carton.
2
Outils
Les outils suivants sont nécessaires pour l'installation :
-
- Outils mécaniques et/ou manuels (pelle, bêche, bêche tarière et
barre à bourrer) pour creuser
- Ruban de mesure*
- Escabeau
- Niveau à bulle
- Jeu de forets
- Pince
- Clé à cliquet avec extension*
- Maillet en caoutchouc
- Marteau
- Jeu de clés hexagonales*
- Perceuse
- Jeu d'embouts
- Adaptateur d'embout
- Cutter
- Tournevis
- Clé dynamométrique
*) Métrique
Copyright©KOMPAN A/S
A-xxxxx
X-xxxxx
A-xxxxx
AC-xxxx
1/14
GXY908000-3717
MINKAR INGROUND
Quantity
Reference
Description
--------
------------------
----------------------------
1
A801044-27
ROCKING TUPE
1
A801104-51
JACOB´S LADDER
1
A900042-51
PIPE FZV
1
A900043-51
PIPE FZV
1
A900061-51
PIPE FZV
1
A900062-51
PIPE FZV
1
X900200-01
PLAYSHELL 1 WITH CHAINS
1
X900200-02
PLAYSHELL 2 WITH CHAINS
1
X900200-03
PLAYSHELL 3 WITH CHAINS
1
X900600-01
CLIMBING WALL
1
X900600-02
PLAY SHELL WITH ROPES
1
X908000-01
BOX 1 MINKAR (STEP 1+3)
1
X908000-02
BOX 2 MINKAR (STEP 1+3)
1
X908000-03
BOX 3 MINKAR (STEP 2)
X908000-01
BOX 1 FOR MINKAR (STEP 1+3)
Quantity Reference
Description
--------
------------------
------------------------------
1
A801042-51
METAL SUPPORT ROCKING TUBE
1
A900045-51
PIPE FZV
1
A900048-51
PIPE FZV
2
A801035-51
STEEL ANCHORING
4
A700001-51
EXTENSION POLE
1
AC801005-99
POLE 10 -5
1
AC908001-99
POLE A1 MINKAR
1
AC908002-99
POLE A2 MINKAR
1
AC908003-99
POLE A3 MINKAR
1
A900033-51
METAL L -PROFILE
3
A801009-51
ANCHORING
5 mm
13 mm
6 mm
17 mm
8 mm
19 mm
10 mm
