3
3a - Så här kommer du igång .
Börja med att lokalisera systemets fötter och se till att det
finns tillräckligt med utrymme, även för säkerhetszonen.
Produktguiden innehåller en ritning till säkerhetszonen.
(1)

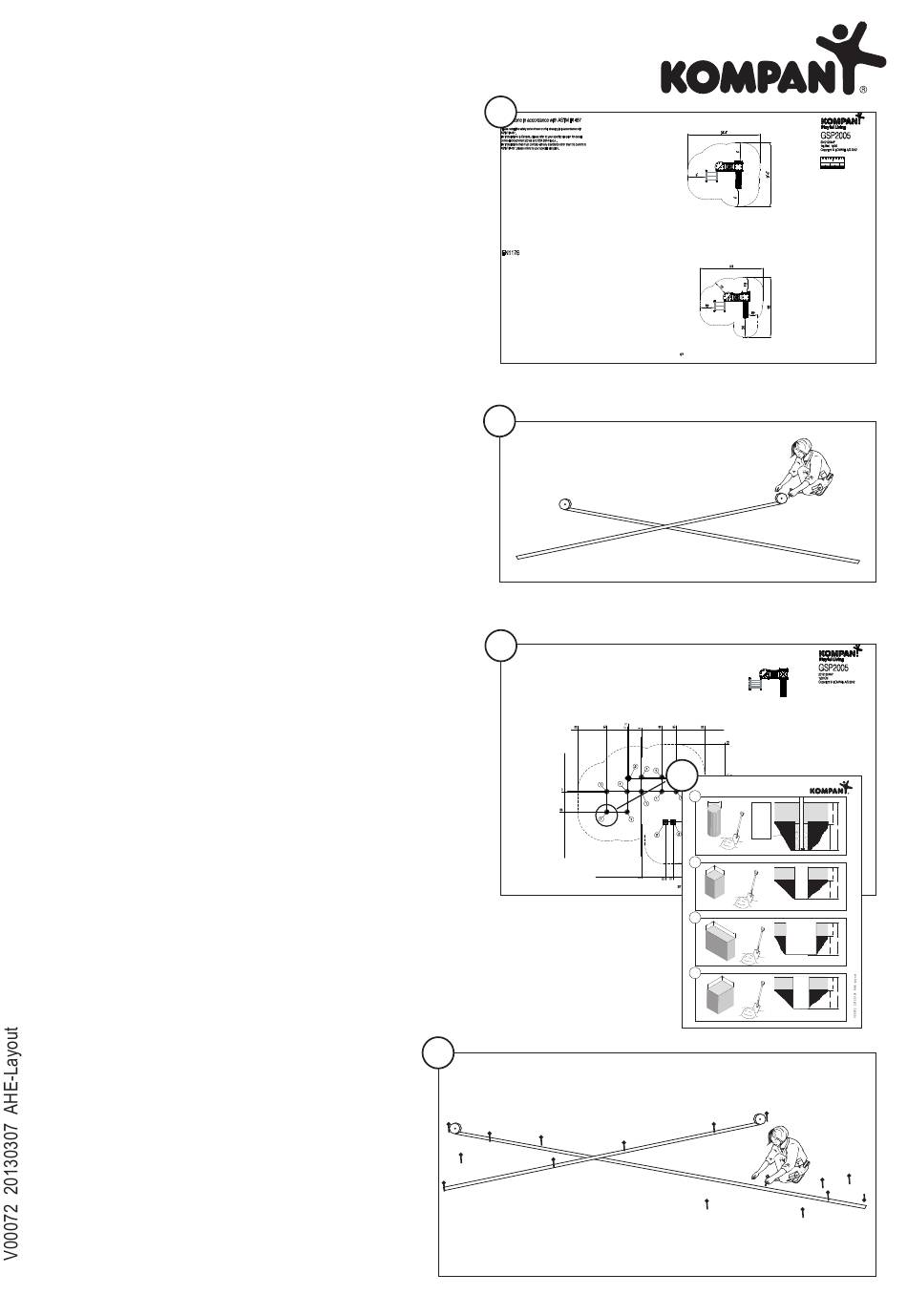

3b - Mätning
Placera två måttband i kors på det område där systemet
ska monteras. (2)
Lokalisera med hjälp av planritningen i produktguiden (3)
den punkt där de två måttbanden ska korsa varandra.
På ritningen är punkten angiven där X och Y möts.
Kontrollera att de två måttbanden är i rät vinkel.
Mät ut de angivna mittpunkterna för bottenplattorna för
hela systemet. Markera dessa punkter med pluggar,
skruvmejslar eller liknande. (4) Kontrollera därefter att
säkerhetszonen runt hela systemet är korrekt utformad.
Säkerhetszonen är markerad med en prickad linje runt
systemet på planritningen.
På planritningen ser du ett skuggat område med en
siffra (1, 2, 3, 4, 5, 6, etc.) på var och en av de utmärkta
mittpunkterna.
Det skuggade området anger storleken på bottenplattan.
Varje skuggat område är numrerat och numret hänvisar
till en ritning som visar storleken och djupet på hålet och
hur mycket betong som behövs.
Ritningarna finns på sista sidan i produktguiden.
Om du använder ett mekaniskt grävredskap kan du göra
flera olika hål för bottnen på samma gång.
Kontrollera att ändarna på linje X och linje Y är
markerade innan du tar bort måttbanden för att börja
gräva. Det är viktigt att det går att kontrollera att
systemet är rätt placerat under hela monteringen.
3c - Hål för att montera stolparnas fötter i marken
Gräv hål för stolparna, se grävplanen (5) för information
om vilka aktiviteter som kräver betong.
Obs! Fyll inte igen hålen förrän monteringen
är färdig och hela konstruktionen är i rätt läge.
1
2
3
4
2/14
1
INCH
CM
1
2
5
1
25 cm
EN 1176
Concrete
Beton
Béton
40 cm
Hormigón
Calcestruzzo
Beton
Betong
90 cm
Beton
0,025 m³
50 cm
90 cm - R = F
2
25 cm
25 cm
R
60 cm
F
60 cm - R = F
3
20 cm
57 cm
R
60 cm
F
60 cm - R = F
4
40 cm
30 cm
R
60 cm
F
60 cm - R = F
1/14
