5

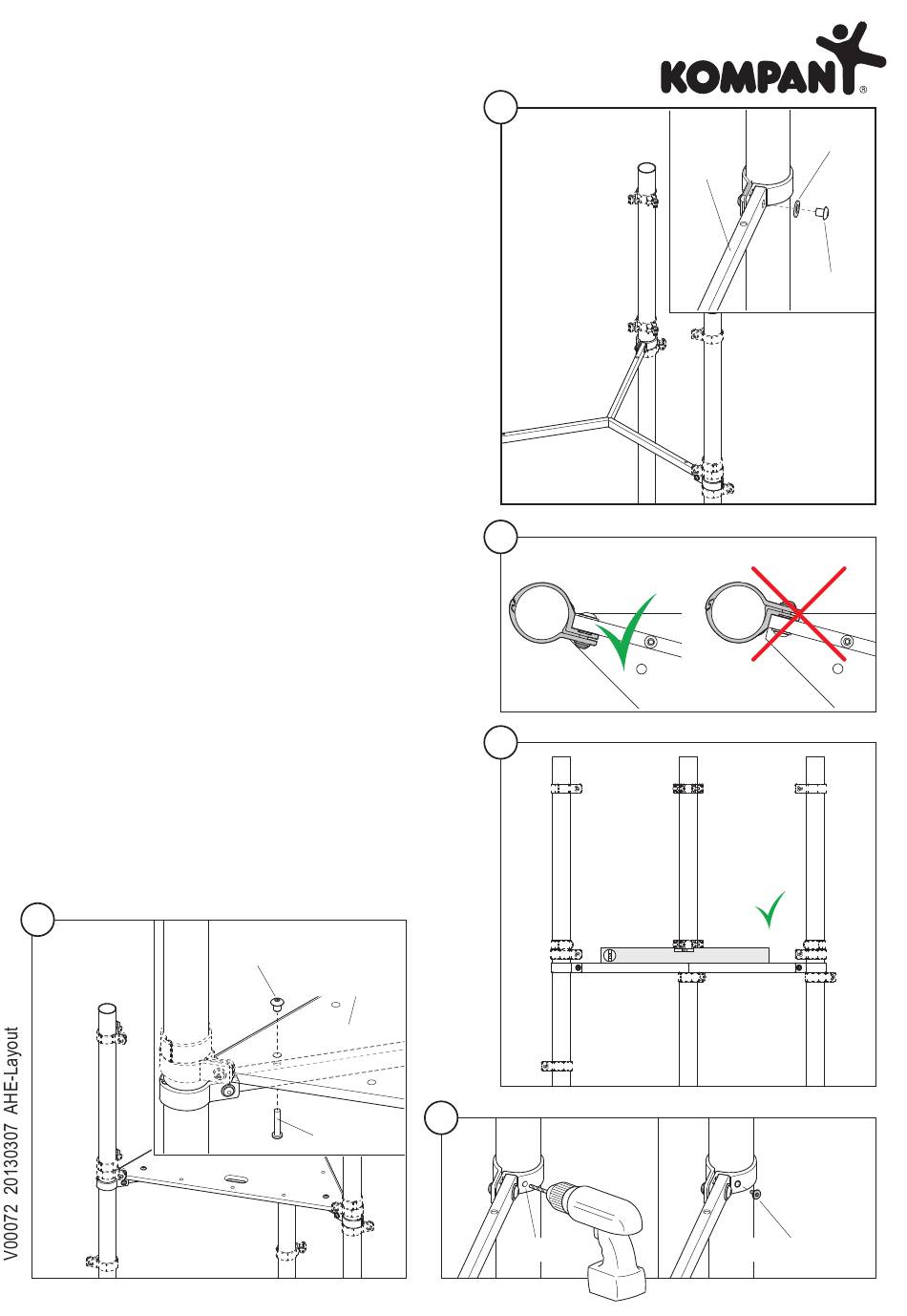

5a - Installation de la tour avec cadre de sol en
acier.
Soulevez les poteaux d'une tour et montez le cadre
de sol acier sur les pinces. Monter l'écrou de vis
(A280082-52) sur la vis dans la pince aluminium. (1)
5b - Localisation des pinces.
Installation correcte des pinces alunmium pour
SP100400-001. (2)
5c - Mesure du cadre de sol acier.
S'assurer que le cadre de sol acier est placé à la
hauteur correcte et mis à niveau (3)
5d - Fixation des pinces pour le cadre de sol
acier.
Lorsque les pinces du cadre de sol acier sont bien
placées, fixez la vis d'assemblage à tête ronde
M10x30 (601030-A2).
Couple de serrage : 30 nm
L'écrou de vis (A280082-52) doit être suffisamment
fixé.
Utiliser l'orifice pilote dans la pince pour forer un
orifice de passage dans la pince aluminium et le
poteau avec le foret 4.8mm fourni.
Placez le rivet à percussion (1103505948000) dans
l'orifice et l'enfoncer à l'aide d'un marteau. (4)
5e - Installation du sol HPL.
Montez le sol HPL sur le cadre de sol acier et le
fixer avec la vis d'assemblage à tête ronde M10x50
(601050-A2) et l'écrou de vis (A280082-52). (5)
5
B280050-0406
A280082-52
B280051-0406
B280052-0406
B280053-0406
601050-A2
1
2
3
4
ø4,8
6/14
A280083-51
A280085-51
701424
A280087-51
A280088-51
A280082-52
1103505948000
