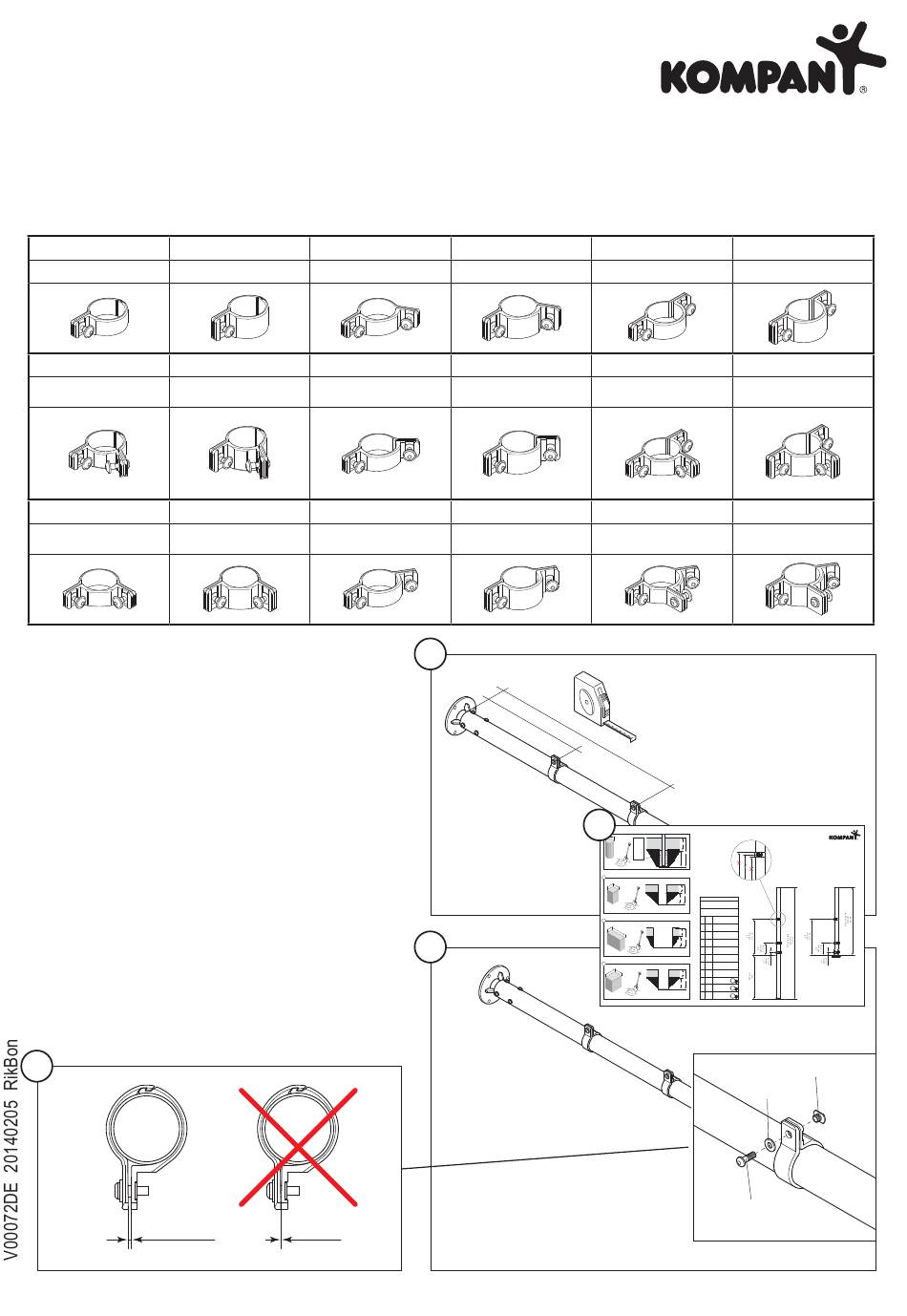

4a — Aluminium-Klemmschellen — Überblick
Das Montageprinzip für KOMPAN IMAGINATOR umfasst 9 verschiedene Aluminium-Klemmschellen zum
befestigen der Spielvorrichtungen an den Pfosten. Jede der 9 Klemmschellen ist in 2 Höhen verfügbar:
40 mm und 55 mm.
SSP101000 (40 mm)
SSP101100 (50 mm)
A280040/A280041
A280054/A280055
SSP101200 (40 mm)
SSP101300 (50 mm)
A280040/A280042
A280054/A280056
SSP101400 (40 mm)
SSP101500 (50 mm)
A280044/A280045
A280058/A280059
4b Aluminium-Klemmschellen Ausmessen
Zeichnung (2) in der Produktanleitung als Übersicht
nutzen und Aluminium-Klemmschellen an den
entsprechenden Stellen anbringen.
Vom untersten Punkt eines Pfostens bis zur Mitte der
jeweiligen Aluminium-Klemmschelle messen. (1)
4c Aluminium-Klemmschellen Montage
Klemmschellen locker auf angegebener Höhe am
Pfosten anbringen, bevor dieser aufgestellt wird (3).
Achtung! Bolzen (601030-A2) nicht so fest wie
möglich anziehen. Dies kann zu Problemen beim
späteren Zusammenbau einer Spielvorrichtung
führen.
Deshalb muss die Klemmschelle so befestigt sein,
dass eine Justierung per Hand möglich bleibt. (4)
4
1-10 mm
SSP101600 (40 mm)
SSP101700 (50 mm)
A280047/A280048
SSP101800 (40 mm)
SSP101900 (50 mm)
A280048/A280049
SSP102000 (40 mm)
SSP102100 (50 mm)
A280050/A280051
1
3
0 mm
4/14
SSP102200 (40 mm)
A280060/A280061
A280052/A280053
SSP102400 (40 mm)
A280044/A280053/
A280062/A280063
A280117
SSP102600 (40 mm)
A280042/A280051/
A280064/A280065
A280117
2
1
25 cm
Concrete
Beton
Béton
Hormigón
Calcestruzzo
Beton
Betong
Beton
0,025 m³
2
25 cm
25 cm
3
20 cm
57 cm
4
40 cm
30 cm
SSP102300 (50 mm)
A280066/A280067
SSP102500 (50 mm)
A280058/A280067/
A280118
SSP102700 (50 mm)
A280056/A280065/
A280118
EN 1176
40 cm
90 cm
50 cm
90 cm - R = F
R
60 cm
F
Post: 4
Surface = 1370 mm = A280094-113
Surface = 4' 5" 7/8 = A280094-113
60 cm - R = F
Inground = 2270 mm = A280154-113
Inground = 7' 5" 1/4 = A280154-113
R
60 cm
F
60 cm - R = F
R
725 mm
60 cm
L3
SSP101000-0040
2' 4" 1/2
F
242 mm
L2
SSP101000-0040
1' -3" 1/2
60 cm - R = F
60 mm
L1
SSP101000-0040
0' 2" 1/4
A96211-52
701023
601030-A2
