KOMPAN IMAGINATOR Serie Montageanleitung Seite 34

5

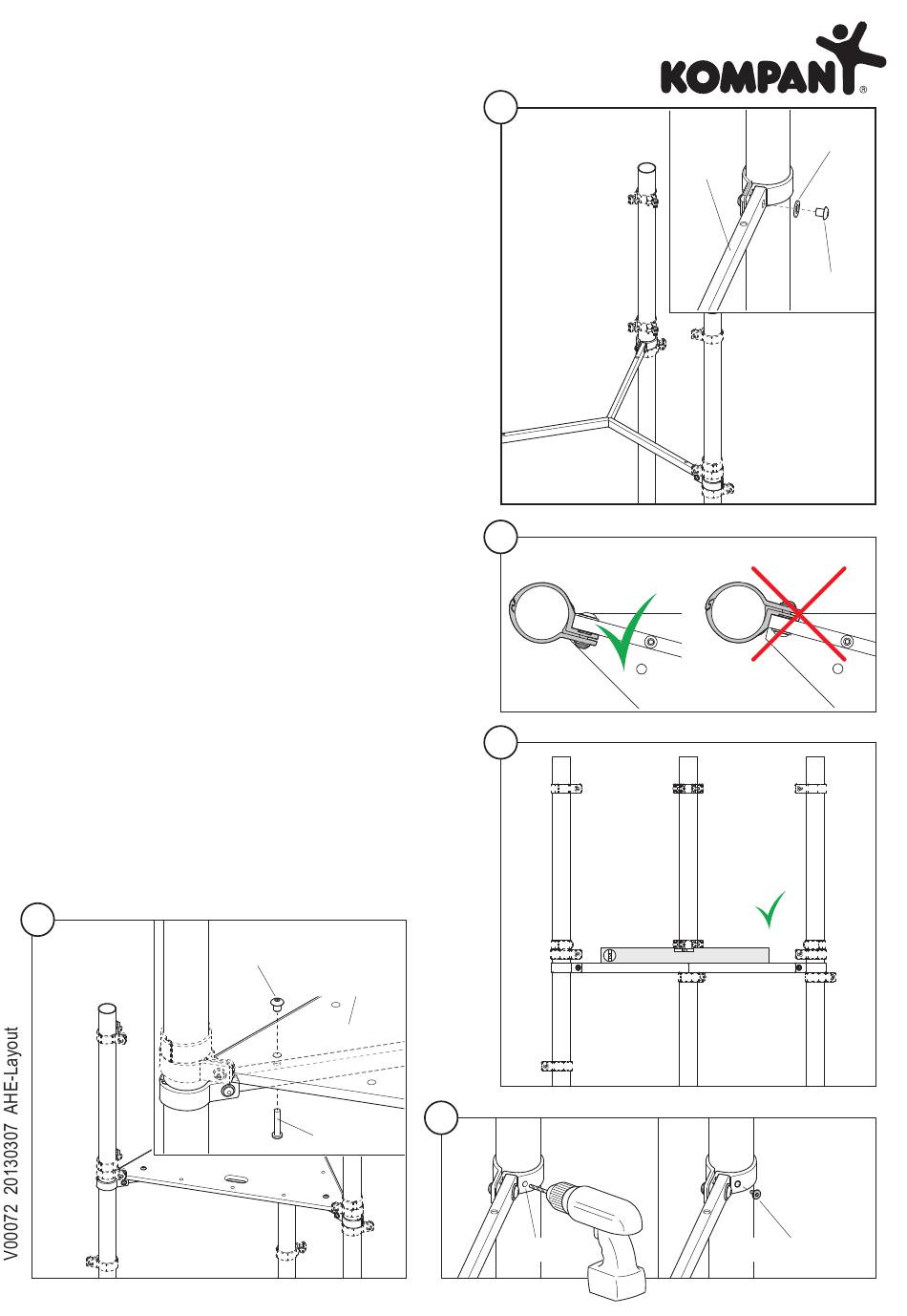

5a - Installer tårn med gulvramme.
Søjlerne rejses nu til et tårn og gulvrammen
monteres i aluminiumsbeslag. Møtrikskrue
(A280082-52) monteres nu på skruen i
aluminiumsbeslaget. (1)
5b - Placering af beslag.
Korrekt placering af aluminiumsbeslag til
SP100400-0001. (2)
5c - Udmåling af gulvramme.
Nu sikres det at gulvrammen er placeret i den
korrekte højde og at gulvrammen er i vater. (3)
5d - Sikring af gulv beslag.
Når gulvbeslaget er placeret korrekt, spændes
M10x30 Button Head skruen (601030-A2).
Tilspændingsmoment 30Nm.
Møtrikskrue (A280082-52) spændes til.
I det forborede hul i aluminiumsbeslaget bores nu
et gennemgående hul i beslag og stålsøjle med det
medfølgende ø4.8 mm bor.
I hullet placeres slagnitte (1103505948000) og
sikres ved brug af hammer. (4)
5e - Monter HPL gulv.
Nu monteres HPL gulvplade på gulvkryds og
fastspændes med M10x50 Button Head skrue
(601050-A2) samt M10x15 møtrikskrue
(A280082-52). (5)
5
B280050-0406
A280082-52
B280051-0406
B280052-0406
B280053-0406
601050-A2
1
2
3
4
ø4,8
6/14
A280083-51
A280085-51
701424
A280087-51
A280088-51
A280082-52
1103505948000
