Abb. 4 :
Schlosstypen nach
DIN Links und
DIN Rechts
Abb. 5 :
Falle drehen
Montage

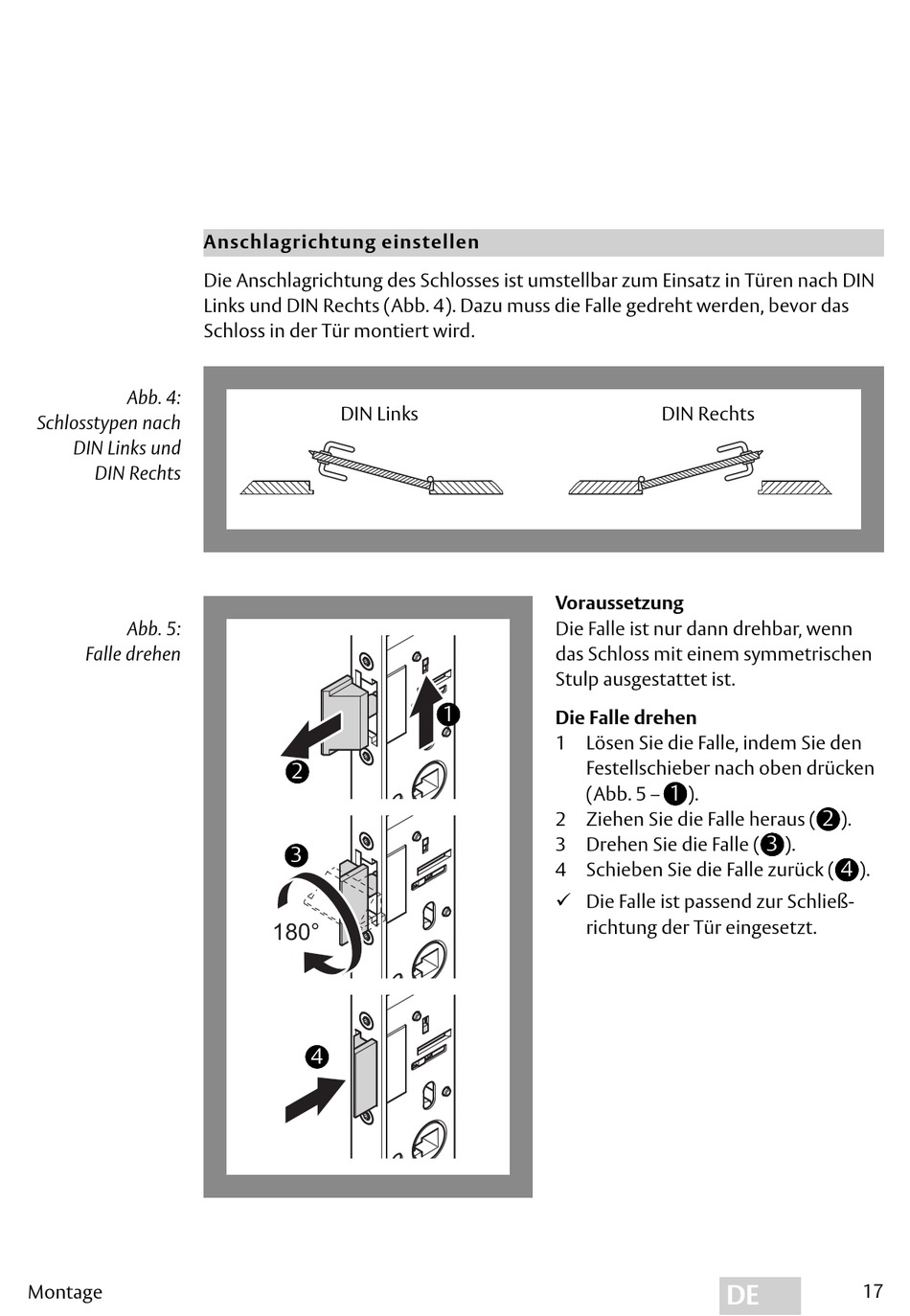

Anschlagrichtung einstellen

Die Anschlagrichtung des Schlosses ist umstellbar zum Einsatz in Türen nach DIN
Links und DIN Rechts (Abb. 4). Dazu muss die Falle gedreht werden, bevor das
Schloss in der Tür montiert wird.
DIN Links
2
3
180°
4
Voraussetzung
Die Falle ist nur dann drehbar, wenn
das Schloss mit einem symmetrischen
Stulp ausgestattet ist.
1
Die Falle drehen
1 Lösen Sie die Falle, indem Sie den
Festellschieber nach oben drücken
(Abb. 5 –
2 Ziehen Sie die Falle heraus (
3 Drehen Sie die Falle (
4 Schieben Sie die Falle zurück (
 Die Falle ist passend zur Schließ-
richtung der Tür eingesetzt.
DIN Rechts
1
).
2
3
).
DE
).
4
).
17
