Assa Abloy OneSystem 509N Montageanleitung
Motor-sicherheitsschloss
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

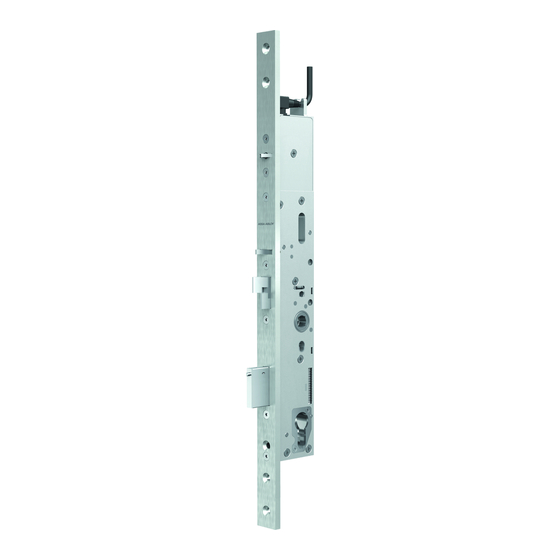

Motor-Sicherheitsschloss 509N
Motorised security lock 509N
Serrure de sécurité motorisée 509N
Serratura motorizzata 509N
Motor-veiligheidsslot 509N
Montageanleitung / Assembly instructions / Notice de Montage /
Instruzioni di montaggio / Handleiding voor montage
D0083400
www.assaabloy.de
DE Seite
EN Page
FR
Seite
IT
Pagina
NL Pagina 130
The global leader in
door opening solutions
2
34
66
98
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Assa Abloy OneSystem 509N
Inhaltszusammenfassung für Assa Abloy OneSystem 509N
- Seite 1 www.assaabloy.de DE Seite EN Page Seite Pagina NL Pagina 130 Motor-Sicherheitsschloss 509N Motorised security lock 509N Serrure de sécurité motorisée 509N Serratura motorizzata 509N Motor-veiligheidsslot 509N Montageanleitung / Assembly instructions / Notice de Montage / Instruzioni di montaggio / Handleiding voor montage The global leader in door opening solutions D0083400...
- Seite 2 Produkt weiter. Hi-O Technology™ ist ein eingetragenes Warenzeichen der ASSA ABLOY-Gruppe. Open Source Lizenzen ASSA ABLOY Sicherheitstechnik GmbH hält den Quellcode der im Rahmen von Open Source Lizenzen genutzten Software (zum Beispiel FreeRTOS™, newlib, lwIP) auf Anfrage bereit: http://www.assaabloy.com/com/global/opensourcelicense/...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformation....4 Technische Daten ....27 Sicherheitsschlösser der Abmessungen . -
Seite 4: Produktinformation
Produktinformation Sicherheitsschlösser der Serie OneSystem „Sicherheitsschloss“ ist wohl die treffendste Bezeichnung für die hier beschriebenen Produkte. Sicherheit beschreibt im deutschen Sprachgebrauch sowohl den Schutz von Leib und Leben als auch die Bewahrung von Sachwerten vor unbefugtem Zugriff. Alle diese Eigenschaften finden sich in den Sicherheitsschloss-Produkten der Serie OneSystem wieder. Das Schlossprogramm OneSystem umfasst neben der in dieser Anleitung beschriebenen Variante viele weitere Schlossvarianten. -
Seite 5: Paniktürverschlüsse
Das Motor-Sicherheitsschloss 509N bietet · mechanische Selbstverriegelung („Selbstverriegelung“, Seite 14), · mechanische Ablaufsteuerung der Selbstverriegelung zwischen Falle und Steuerfalle, · durch die motorische Entriegelung geeignet für die Türautomation, · Überwachungsfunktionen bei Nutzung des OneSystem IO-Moduls N5950 („Elektrisches Zubehör“, Seite 31 und separate Anleitung D00852 DE EN FR oder D00853 DE IT NL), ·... -
Seite 6: Hinweise
Hinweise Zu dieser Anleitung Diese Installations- und Montageanleitung wurde für Handwerksfachkräfte, sowie eingewiesenes Personal geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässi- gen Einsatzmöglichkeiten, die es bietet, auszunutzen. Die Anleitung gibt Ihnen auch Hinweise über die Funktion wichtiger Bauteile. Bedeutung der Symbole Gefahr! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Warnung! Lebensgefahr, Verletzungsgefahr und Sachschäden durch verminderte Feuerschutzfunktion: Feuer- schutztüren verhindern den Durchtritt von Feuer. Feuerschutztüren werden als Ganzes geprüft: · Bauaufsichtliche Vorschriften müssen eingehalten werden. · Prüfen Sie, ob die Zertifizierung der Tür zum Schloss passt. · Austausch gegen ein anderes Modell oder Nachrüstung des Schlosses muss mit dem Türhersteller abge- sprochen werden. - Seite 8 Hinweise nach DIN EN 179 und DIN EN 1125 Warnung! Gefahr durch Veränderung von Türen in Rettungswegen: Die Sicherheitsmerkmale dieses Produkts sind eine wesentliche Voraussetzung für dessen Übereinstimmung mit DIN EN 179 und DIN EN 1125. Es dürfen keinerlei Veränderungen vorgenommen werden, die nicht in diesen Anweisungen beschrieben sind. Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zugelassene und technisch einwandfreie Türen sind für die Montage des Motor-Sicherheitsschlosses 509N geeignet.
-
Seite 9: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Motor-Sicherheitsschlosses 509N ist zum Einbau in einflügeligen Rohrrahmen- oder Vollblatttüren (Dornmaß ab 55 mm) aus Metall, Kunststoff oder Holz geeignet. Es dient zum Herstellen einer Türverriegelung in Sicherheitsbereichen und ist zur Verwendung in Flucht- türen nach DIN EN 179 und Paniktüren nach DIN EN 1125 zugelassen. ·... -
Seite 10: Klassifizierungsschlüssel
· Druckstangen-Betätigung Zum Einbau in · A · zweiflügelige Türen im Gangflügel (Schloss mit Entriegelungspin) (Zertifizierungsverfahren läuft noch) · B · einflügelige Türen (Schloss ohne Entriegelungspin) CE-Kennzeichnung ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND 2015 0432-CPR-00007-15 www.assaabloy.de Service /Downloads / DIN EN 1125:2008 Leistungserklärungen... - Seite 11 · zweiflügelige Türen im Gangflügel (Schloss mit Entriegelungspin) (Zertifizierungsverfahren läuft noch) · B · einflügelige Türen (Schloss ohne Entriegelungspin) · D · nur nach innen öffnende einflügelige Türen (Schloss ohne Entriegelungspin) CE-Kennzeichnung ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND 2015 0432-CPR-00007-14 www.assaabloy.de...
-
Seite 12: Begriffserklärung
Begriffserklärung – Selbstverriegelung Bei einem Türschloss mit Selbstverriegelung ist die geschlossene Tür immer verriegelt („Selbstverriegelung“, Seite 14). Türkontakt Der Türkontakt ist ein mechanischer Taster, der durch das Schließblech betätigt wird („Türkontakt“, Seite 14 ). Steuerfalle Die Steuerfalle läuft beim Schließen der Tür auf das Schließblech auf und wird dabei eingedrückt. In Kom- bination mit der Stellung der Schlossfalle wird gesteuert, ob der Riegel ausfährt. - Seite 13 Abb. 2 : OneSystem Motor- Sicherheitsschloss 509N Abb. 3 : Funktionsluft Hinweise...
-
Seite 14: Funktionen Und Bedienung
Funktionen und Bedienung Selbstverriegelung Das Motor-Sicherheitsschloss 509N ist selbstverriegelnd. Bei einem Türschloss Abb. 4 : mit Selbstverriegelung ist die geschlossene Tür immer verriegelt. Türkontakt Steuerfalle Funktionsprinzip Schlossfalle Das Motor-Sicherheitsschloss 509N ist mit einem Türkontakt Riegel (Abb. 4 – und „Begriffserklärung“, Seite 12) ausgestattet, der bei geschlossener Tür vom Schließblech eingedrückt wird. -
Seite 15: Entriegeln
Entriegeln Das verriegelte Motor-Sicherheitsschloss 509N wird in folgenden Situationen entriegelt: · Das Schloss erhält ein elektrisches Signal (Steuereingang „Entriegelung“), zum Beispiel über einen Frei- gabetaster, eine Schaltuhr oder ein Zutrittskontrollsystem, · von innen wird die Panikstange oder der Türdrücker betätigt (Fluchttürfunktion) ·... -
Seite 16: Entriegelungspin
Entriegelungspin Zweiflügelige Fluchttüren Abb. 5 : Das Motor-Sicherheitsschloss 509N mit dem Entriegelungspin im Riegel Entriegelungspin (Abb. 5) wird im Gangflügel zweiflügeliger Fluchttüren montiert. im Riegel Im Standflügel befindet sich ein Panikgegenkasten mit Entriegelungsmechanik („ Zubehör“, Seite 30), die den Entriegelungs- pin und anschließend den Riegel eindrücken kann. So kann die verriegelte Fluchttür über die Türdrücker oder Panikstangen beider Türflügel entriegelt und geöffnet werden. -
Seite 17: Anwendungsbeispiele
Anwendungsbeispiele Nachfolgende Beispiele zeigen Anwendungsmöglichkeiten für das Motor-Sicherheitsschloss 509N mit dem OneSystem IO-Modul N5950 und dem Feuerschutzmodul 519ZBFS. Barrierefreie Türen Das Motor-Sicherheitsschloss 509N bietet in Kombination mit dem OneSystem IO-Modul N5950 und einem Drehtürantrieb die Möglichkeit, eine barrierefreie Tür zu installieren, zum Beispiel für den Einsatz in einem Krankenhaus. -
Seite 18: Montage
Montage Hinweise Warnung! Lebensgefahr und Verletzungsgefahr durch Beschädigung: Ein beschädigtes Schloss ist ein Sicherheits- risiko. Ein beschädigtes Schloss darf nicht montiert und benutzt werden. Das Schloss und die Verpackung dürfen nicht beschädigt sein. Lebensgefahr und Verletzungsgefahr durch falsche oder fehlerhafte Montage der horizontalen Betäti- gungsstange (Panikstange) nach DIN EN 1125: Die übliche Einbauhöhe für die Panikstange ist 900 mm bis 1100 mm über der fertigen Fußbodenoberfläche. -
Seite 19: Schloss Montieren
Sachschaden durch fehlenden Profilzylinder in verriegelter Tür: Das Motor-Sicherheitsschloss 509N verriegelt eine zugefallene Tür automatisch und kann danach nur über einen montierten Schließzylinder wieder entriegelt werden. Ist kein Schließzylinder montiert, kann die Tür nur gewaltsam geöffnet werden. Bevor das Motor-Sicherheitsschloss 509N montiert wird, muss ein Bauschließzylinder montiert sein. Sachschaden durch Bauschlüssel: Die Verwendung eines so genannten Bauschlüssels kann das Schloss zerstören. - Seite 20 Motor-Sicherheitsschloss 509N montieren Stellen Sie die Anschlagrichtung der Steuerfalle ein Motor-Sicherheitsschloss verschrauben („Anschlagrichtung der Steuerfalle einstellen“, Seite 21). Verschrauben Sie das Motor-Sicherheitsschloss 509N in der Schlosstasche. Befestigen Sie die Schlossbeschläge. Prüfen Sie das Motor-Sicherheitsschloss 509N auf Leichtgängigkeit. Mit montiertem Schließblech ist das Motor-Sicherheitsschloss 509N funktionsbereit. Schließblech montieren Das passende Schließ- Fertigen Sie die Schließblechtasche und alle Bohrungen oder fertigen Sie ein bauseitiges Schließblech...
-
Seite 21: Anschlagrichtung Der Steuerfalle Einstellen
Anschlagrichtung der Steuerfalle einstellen Die Anschlagrichtung des Schlosses ist umstellbar zum Einsatz in Türen nach DIN Links und DIN Rechts (Abb. 7). Dazu muss die Steuerfalle gedreht werden, bevor das Schloss in der Tür montiert wird. Abb. 7 : DIN Links DIN Rechts Schlosstypen nach DIN Links und... -
Seite 22: Türbeschläge (Nach Din En 179) Montieren
Türbeschläge (nach DIN EN 179) montieren Warnung! Lebensgefahr und Verletzungsgefahr durch falsche oder fehlerhafte Montage der Türdrückergarnitur nach DIN EN 179: Es dürfen ausschließlich nach DIN EN 179 zugelassene Türbeschläge, Sperrgegenstücke und Verkleidungen verwendet werden („Türbeschlag nach DIN EN 179“, Seite 30). Achtung! Sachschaden nach Durchbohren des Schlosses: Das Schloss wird durch Bohren beschädigt. Für das Anbringen von Türbeschlägen dürfen nur die werkseitig gefertigten Bohrungen verwendet werden. -
Seite 23: Profilzylinder Montieren
Abb. 11 : Einen Türbeschlag montieren Profilzylinder montieren Das Schloss muss in der Tür montiert sein, bevor der Profilzylinder montiert werden kann („Motor-Sicher- heitsschloss 509N montieren“, Seite 20, „ Zubehör“, Seite 30). Der Profilzylinder muss zur Türblattdi- cke und zum Türbeschlag passen und ragt bei einer vollständigen Tür bis zu 3 mm aus dem Türbeschlag heraus. -
Seite 24: Elektrischer Anschluss
Elektrischer Anschluss Kabel verlegen und anschließen Das Anschlusskabel muss im Türblatt von der Schlossseite zur Bandseite geführt werden. Anschließend muss das Kabel vom Türblatt in den Türrahmen verlegt werden. Verlegen Sie das Anschlusskabel unter Beachtung folgender Hinweise: · Es wird empfohlen, das Kabel innerhalb des Türblatts in einem geeigneten Leerrohr mit einem Innendurchmesser von mindestens 7 mm zu verlegen. -
Seite 25: Profile Mit Thermischer Trennung
Profilsteg (Abb. 14 – ) vorhanden ist, der auf der Gleitfläche störend wirkt. Dieser Profilsteg muss im Bereich der Falle und der Steuerfalle entfernt werden. ASSA ABLOY Sicherheitstechnik GmbH empfiehlt die Verwendung eines Gleitstückes (– ), um eine ebene Gleitfläche zu erzeugen. -
Seite 26: Fertigen Bauseitiger Schließbleche
Fertigen bauseitiger Schließbleche Passende Schließbleche können bei ASSA ABLOY Sicherheitstechnik GmbH bestellt werden. Achtung! Die Steuerfalle darf bei geschlossener Tür nicht ausschließen. Bei der Fertigung von Schließblechen muss darauf geachtet werden, dass die Steuerfalle bei einer geschlossenen Tür niemals ausschließt. Die Tür kann dann nicht mehr geöffnet werden. -
Seite 27: Technische Daten
Technische Daten Abmessungen Abb. 16 : Abmessungen des Motor- Sicherheitsschlosses 509N 40,5 (9,5)7,5 (9,5)7,5 11,5 (13,5) Ø5,5 (2,5) 20,5 15,5 Dornmaß () Werte in Klammern nur bei Variante „zweiflü- gelig“ mit vorstehender Falle (2 mm). Technische Daten... - Seite 28 Technische Daten Eigenschaft Dornmaß Rohrrahmen 35 mm, 40 mm, 45 mm , Vollblatt 55 mm, 65 mm, 80 mm Entfernung 92 mm Drückernuss 9 mm Funktionsluft bei Variante für einflügelige Türen 2 mm – 6 mm Funktionsluft bei Variante für zweiflügelige Türen 4 mm –...
-
Seite 29: Elektrische Daten
Elektrische Daten Eigenschaft Betriebsnennspannung, geregelt 24 V DC ± 15 % Nennstromaufnahme · Ruhezustand, Schloss ist verriegelt 50 mA · Motorbetrieb max 2,2 A für 1,5 s Anschlusskabellänge, bei Verwendung von 10 m bei Ø 0,25 mm² · Netztteil 1003-24-4 („Elektrisches Zubehör“, Seite 31) (Standard Anschlusskabel) Technische Daten... -
Seite 30: Zubehör
Zubehör Panikstange nach DIN EN 1125 OneSystem Panikstange Typ A - Rohrrahmen N 2 5 0 0 OneSystem Panikstange Typ B - Rohrrahmen N 2 6 0 0 Türbeschlag nach DIN EN 179 Türbeschlag für Notausgang Panik E N 4 9 6 7 4 5 0 9 3 0 0 0 0 0 Schließbleche Flachschließbleche Flachschließblech... -
Seite 31: Panikgegenkasten
Panikgegenkasten OneSystem Panikgegenkasten für zweiflügelige Türen N 1 9 4 0 Flexibler Kabelübergang Flexiblen Kabelüber- Flexible Kabelübergänge zur Kabelführung („Kabel verlegen und anschließen“, Seite 24) vom Türblatt gang bestellen auf das Zargenprofil (oder die Wand) gehört nicht zum Lieferumfang des Motor-Sicherheitsschlosses 509N. Ein Kabelübergang kann separat bestellt werden: effeff –... -
Seite 32: Wartung, Gewährleistung
Überprüfen Sie, ob sich die Betätigungskräfte zum Freigeben des Fluchttürverschlusses seit der Erstinstal- lation nicht wesentlich geändert haben. Gewährleistung Es gelten die gesetzliche Gewährleistungsfristen und die Verkaufs- und Lieferbedingungen der ASSA ABLOY Sicherheitstechnik GmbH (www.assaabloy.de). Entsorgung Entsorgung nach EPD (Environmental Product Declaration). Verpackungsmaterialien müssen der Wiederverwendung zugeführt werden. -
Seite 33: Problem, Ursache, Lösung
Problem, Ursache, Lösung Das Schloss entriegelt nicht Problem Mögliche Ursache Problemlösung Das Schloss wurde elektrisch Mechanische Blockade Das Türblatt oder die Türzarge sind verzogen. zum Entriegeln angesteuert. Riegel und Schlossfalle müssen sich frei bewe- gen können Falsche elektrische Schließen Sie ein geeignetes Netzteil und Stromversorgung passende Kabel an („Elektrisches Zubehör“, Seite 31). - Seite 164 ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND albstadt @ assaabloy.com Tel. + 497431 123-0 Fax + 497431 123-240...
