Préparation Du Montage; Montage De La Serrure; Monter La Têtière - Assa Abloy OneSystem Objektschloss Montageanleitung

Préparation de la
mortaise
Nettoyage de la
mortaise
Vissage de la
mortaise
Préparation et
vissage du
logement de la
têtière
Contrôle de la
serrure
FR
64

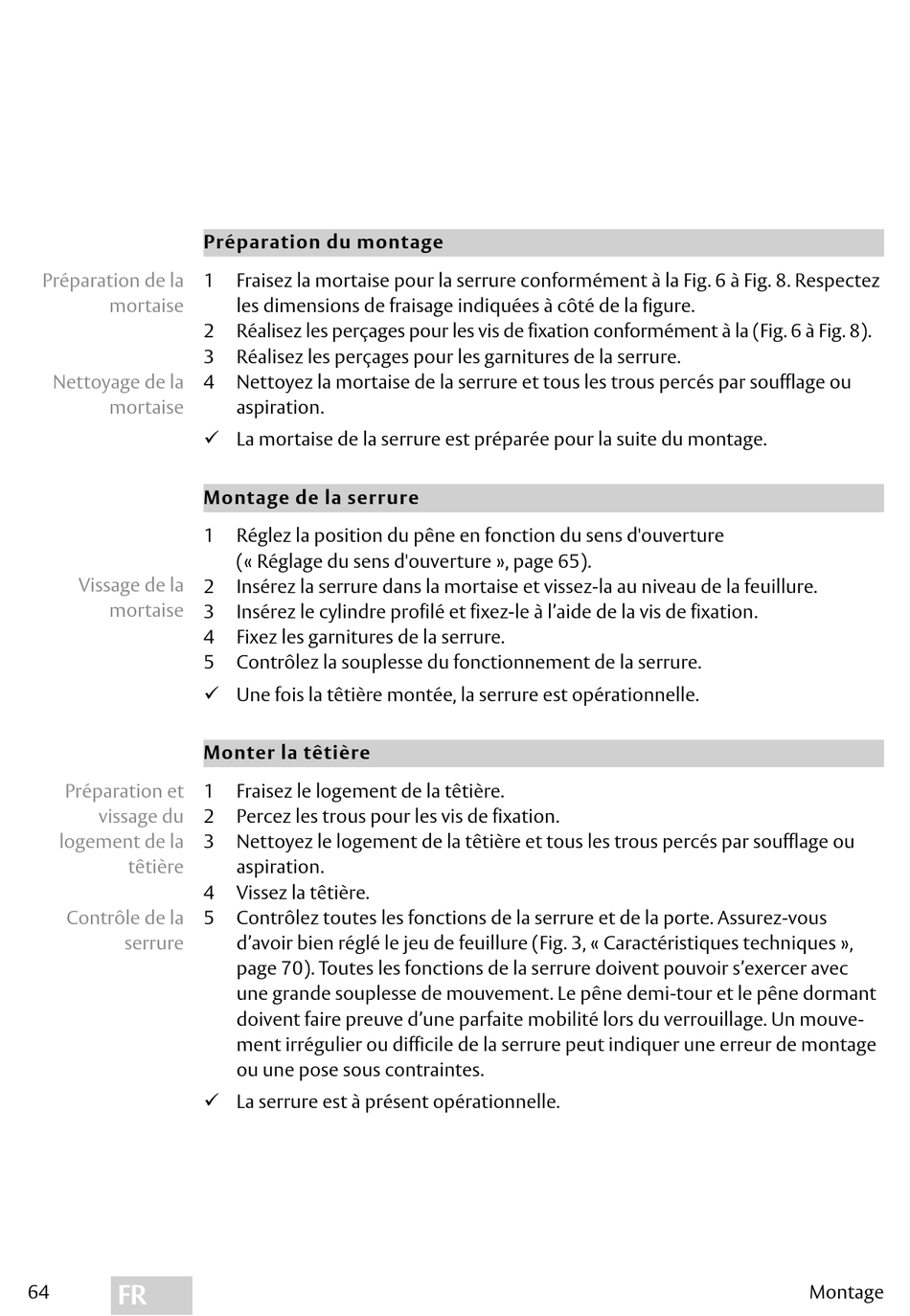

Préparation du montage
1 Fraisez la mortaise pour la serrure conformément à la Fig. 6 à Fig. 8. Respectez
les dimensions de fraisage indiquées à côté de la figure.
2 Réalisez les perçages pour les vis de fixation conformément à la (Fig. 6 à Fig. 8).
3 Réalisez les perçages pour les garnitures de la serrure.
4 Nettoyez la mortaise de la serrure et tous les trous percés par soufflage ou
aspiration.
 La mortaise de la serrure est préparée pour la suite du montage.

Montage de la serrure

1 Réglez la position du pêne en fonction du sens d'ouverture
(« Réglage du sens d'ouverture », page 65).
2 Insérez la serrure dans la mortaise et vissez-la au niveau de la feuillure.
3 Insérez le cylindre profilé et fixez-le à l'aide de la vis de fixation.
4 Fixez les garnitures de la serrure.
5 Contrôlez la souplesse du fonctionnement de la serrure.
 Une fois la têtière montée, la serrure est opérationnelle.
Monter la têtière
1 Fraisez le logement de la têtière.
2 Percez les trous pour les vis de fixation.
3 Nettoyez le logement de la têtière et tous les trous percés par soufflage ou
aspiration.
4 Vissez la têtière.
5 Contrôlez toutes les fonctions de la serrure et de la porte. Assurez-vous
d'avoir bien réglé le jeu de feuillure (Fig. 3, « Caractéristiques techniques »,
page 70). Toutes les fonctions de la serrure doivent pouvoir s'exercer avec
une grande souplesse de mouvement. Le pêne demi-tour et le pêne dormant
doivent faire preuve d'une parfaite mobilité lors du verrouillage. Un mouve-
ment irrégulier ou difficile de la serrure peut indiquer une erreur de montage
ou une pose sous contraintes.
 La serrure est à présent opérationnelle.
Montage
