Afb. 4 :
Slottypes volgens
DIN Links en
DIN Rechts
Afb. 5 :
Schoot omdraaien
Montage

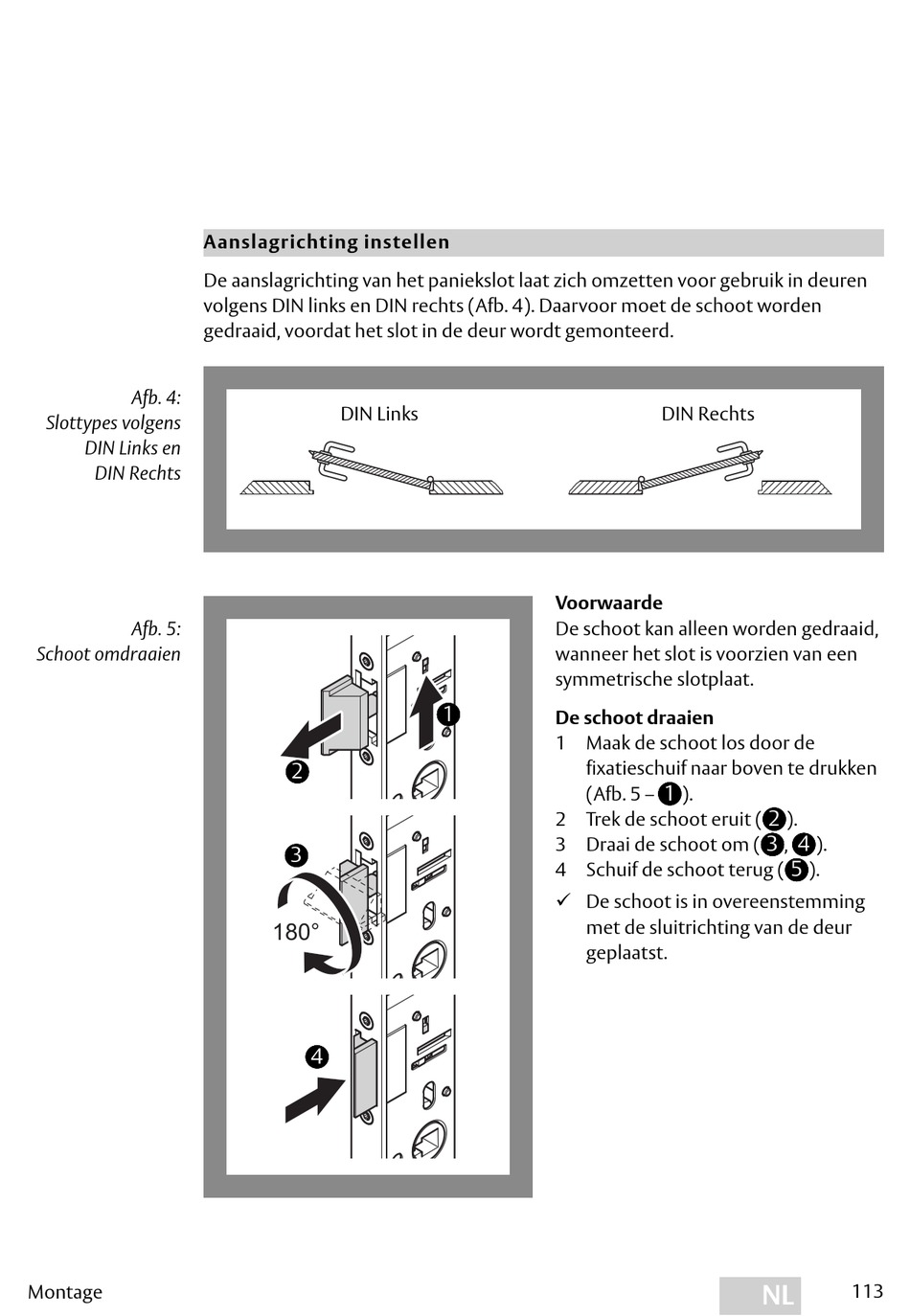

Aanslagrichting instellen

De aanslagrichting van het paniekslot laat zich omzetten voor gebruik in deuren
volgens DIN links en DIN rechts (Afb. 4). Daarvoor moet de schoot worden
gedraaid, voordat het slot in de deur wordt gemonteerd.
DIN Links
2
3
180°
4
Voorwaarde
De schoot kan alleen worden gedraaid,
wanneer het slot is voorzien van een
symmetrische slotplaat.
1
De schoot draaien
1 Maak de schoot los door de
fixatieschuif naar boven te drukken
(Afb. 5 –
2 Trek de schoot eruit (
3 Draai de schoot om (
4 Schuif de schoot terug (
 De schoot is in overeenstemming
met de sluitrichting van de deur
geplaatst.
DIN Rechts
1
).
2
).
3 4
, ).
5
).
NL
113
