4 Hardware-Installation
Erdung
Sicherung
!
18

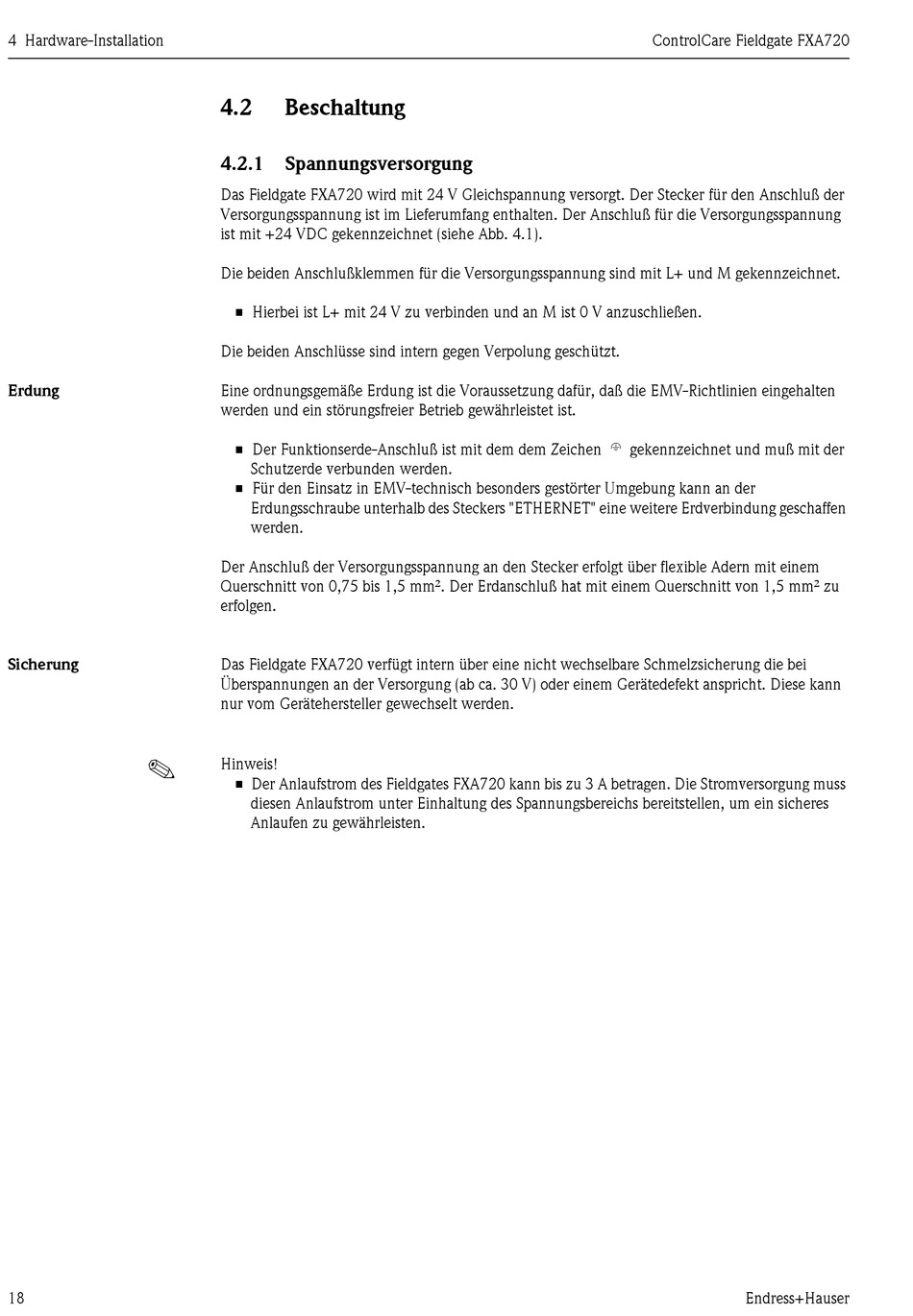

4.2

Beschaltung

4.2.1

Spannungsversorgung

Das Fieldgate FXA720 wird mit 24 V Gleichspannung versorgt. Der Stecker für den Anschluß der
Versorgungsspannung ist im Lieferumfang enthalten. Der Anschluß für die Versorgungsspannung
ist mit +24 VDC gekennzeichnet (siehe Abb. 4.1).
Die beiden Anschlußklemmen für die Versorgungsspannung sind mit L+ und M gekennzeichnet.
• Hierbei ist L+ mit 24 V zu verbinden und an M ist 0 V anzuschließen.
Die beiden Anschlüsse sind intern gegen Verpolung geschützt.
Eine ordnungsgemäße Erdung ist die Voraussetzung dafür, daß die EMV-Richtlinien eingehalten
werden und ein störungsfreier Betrieb gewährleistet ist.
• Der Funktionserde-Anschluß ist mit dem dem Zeichen
Schutzerde verbunden werden.
• Für den Einsatz in EMV-technisch besonders gestörter Umgebung kann an der
Erdungsschraube unterhalb des Steckers "ETHERNET" eine weitere Erdverbindung geschaffen
werden.
Der Anschluß der Versorgungsspannung an den Stecker erfolgt über flexible Adern mit einem
Querschnitt von 0,75 bis 1,5 mm². Der Erdanschluß hat mit einem Querschnitt von 1,5 mm² zu
erfolgen.
Das Fieldgate FXA720 verfügt intern über eine nicht wechselbare Schmelzsicherung die bei
Überspannungen an der Versorgung (ab ca. 30 V) oder einem Gerätedefekt anspricht. Diese kann
nur vom Gerätehersteller gewechselt werden.
Hinweis!
• Der Anlaufstrom des Fieldgates FXA720 kann bis zu 3 A betragen. Die Stromversorgung muss
diesen Anlaufstrom unter Einhaltung des Spannungsbereichs bereitstellen, um ein sicheres
Anlaufen zu gewährleisten.
ControlCare Fieldgate FXA720
gekennzeichnet und muß mit der
Endress+Hauser
