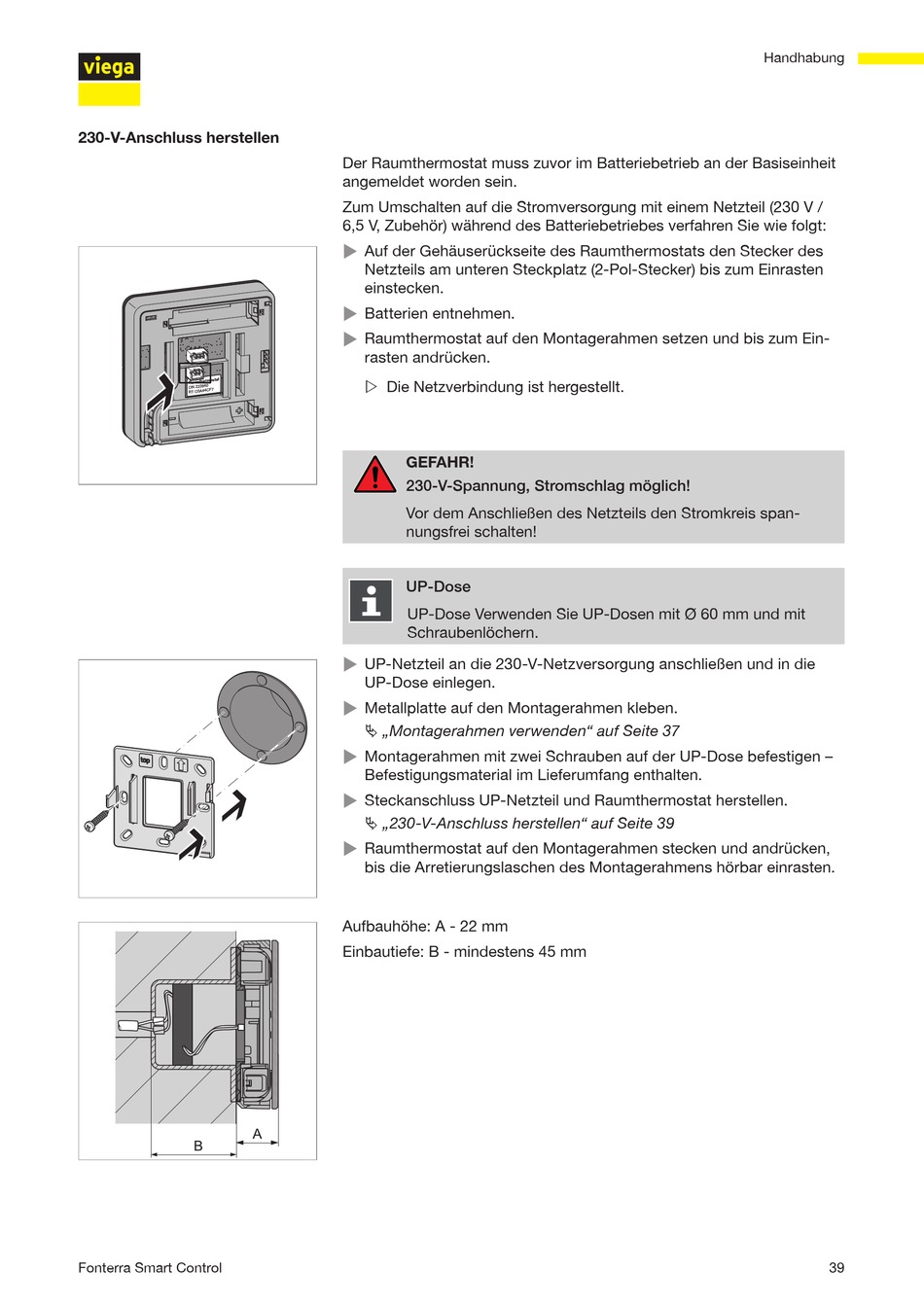

230-V-Anschluss herstellen
rm os tat
Ra um the
ON 22 26 40
F7
RT C0 A4 4C
Montage auf UP-Dose
A
B
Fonterra Smart Control
Der Raumthermostat muss zuvor im Batteriebetrieb an der Basiseinheit
angemeldet worden sein.
Zum Umschalten auf die Stromversorgung mit einem Netzteil (230 V /
6,5 V, Zubehör) während des Batteriebetriebes verfahren Sie wie folgt:
X
Auf der Gehäuserückseite des Raumthermostats den Stecker des
Netzteils am unteren Steckplatz (2-Pol-Stecker) bis zum Einrasten
einstecken.
Batterien entnehmen.
X
X
Raumthermostat auf den Montagerahmen setzen und bis zum Ein-
rasten andrücken.
Z Die Netzverbindung ist hergestellt.
GEFAHR!
230-V-Spannung, Stromschlag möglich!
Vor dem Anschließen des Netzteils den Stromkreis span-
nungsfrei schalten!
UP-Dose
UP-Dose Verwenden Sie UP-Dosen mit Ø 60 mm und mit
Schraubenlöchern.
X
UP-Netzteil an die 230-V-Netzversorgung anschließen und in die
UP-Dose einlegen.
X
Metallplatte auf den Montagerahmen kleben.
Ä „Montagerahmen verwenden" auf Seite 37
X
Montagerahmen mit zwei Schrauben auf der UP-Dose befestigen –
Befestigungsmaterial im Lieferumfang enthalten.
Steckanschluss UP-Netzteil und Raumthermostat herstellen.
X
Ä „230-V-Anschluss herstellen" auf Seite 39
X
Raumthermostat auf den Montagerahmen stecken und andrücken,
bis die Arretierungslaschen des Montagerahmens hörbar einrasten.
Aufbauhöhe: A - 22 mm
Einbautiefe: B - mindestens 45 mm
Handhabung
39
