Produktinformation
12
Lieferumfang
1 2 3 4 5 6
14 13 12 11 10 9 8

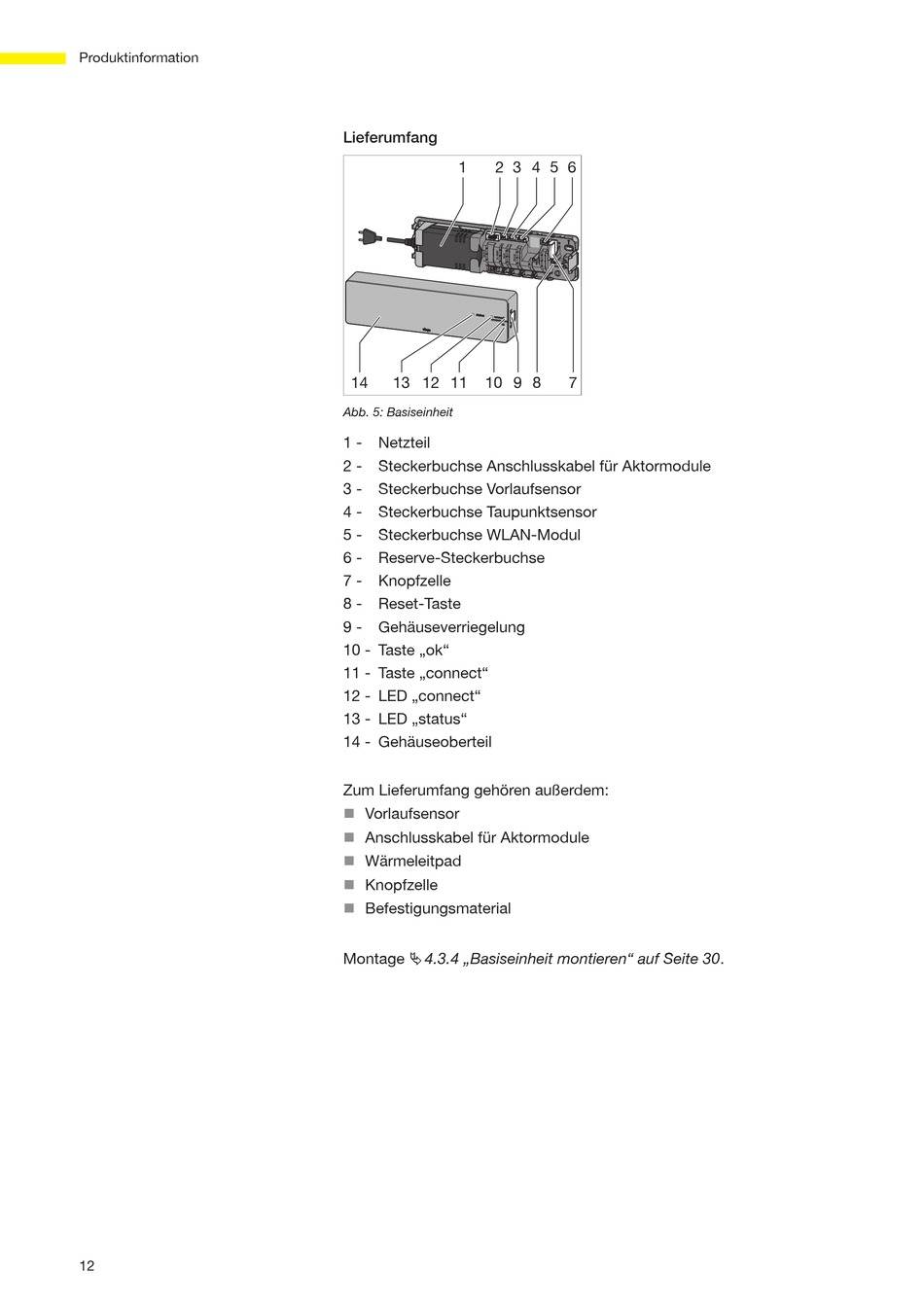

Abb. 5: Basiseinheit
1 - Netzteil
2 - Steckerbuchse Anschlusskabel für Aktormodule
3 - Steckerbuchse Vorlaufsensor
4 - Steckerbuchse Taupunktsensor
5 - Steckerbuchse WLAN-Modul
6 - Reserve-Steckerbuchse
7 - Knopfzelle
8 - Reset-Taste
9 - Gehäuseverriegelung
10 - Taste „ok"
11 - Taste „connect"
12 - LED „connect"
13 - LED „status"
14 - Gehäuseoberteil
Zum Lieferumfang gehören außerdem:
Vorlaufsensor
„
Anschlusskabel für Aktormodule
„
Wärmeleitpad
„
Knopfzelle
„
Befestigungsmaterial
„
Montage Ä 4.3.4 „Basiseinheit montieren" auf Seite 30.
