RE SE T
RES ET
Steckverbindungen für Zubehör
Fonterra Smart Control

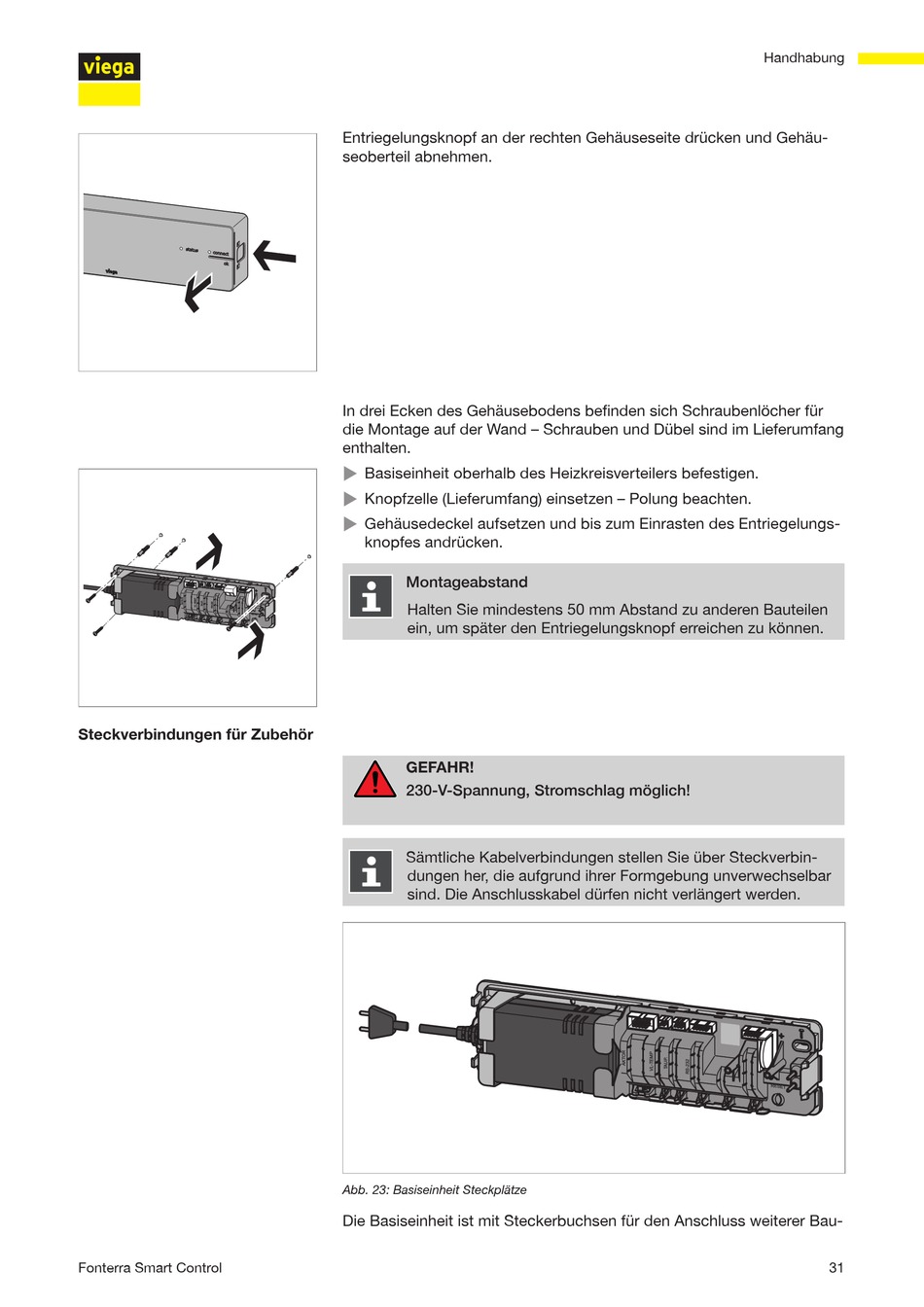

Entriegelungsknopf an der rechten Gehäuseseite drücken und Gehäu-
seoberteil abnehmen.
In drei Ecken des Gehäusebodens befinden sich Schraubenlöcher für
die Montage auf der Wand – Schrauben und Dübel sind im Lieferumfang
enthalten.
X
Basiseinheit oberhalb des Heizkreisverteilers befestigen.
X
Knopfzelle (Lieferumfang) einsetzen – Polung beachten.
X
Gehäusedeckel aufsetzen und bis zum Einrasten des Entriegelungs-
knopfes andrücken.
Montageabstand
Halten Sie mindestens 50 mm Abstand zu anderen Bauteilen
ein, um später den Entriegelungsknopf erreichen zu können.
GEFAHR!
230-V-Spannung, Stromschlag möglich!
Sämtliche Kabelverbindungen stellen Sie über Steckverbin-
dungen her, die aufgrund ihrer Formgebung unverwechselbar
sind. Die Anschlusskabel dürfen nicht verlängert werden.
Abb. 23: Basiseinheit Steckplätze
Die Basiseinheit ist mit Steckerbuchsen für den Anschluss weiterer Bau-
Handhabung
RE SE T
31
