Viega Fonterra Smart Control Gebrauchsanleitung Seite 16

Produktinformation
UP-Netzteil
16
Lieferumfang
4

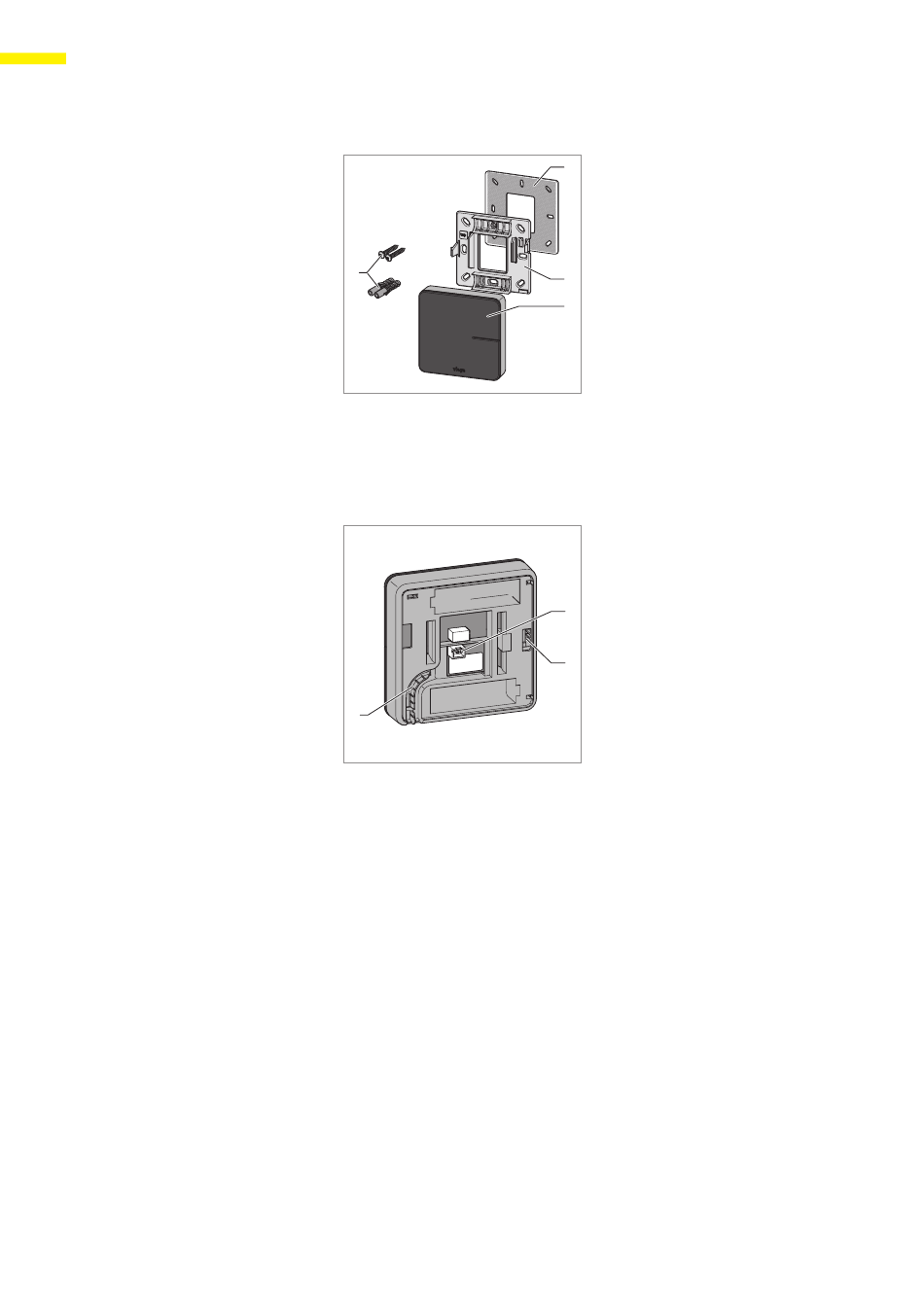

Abb. 11: Funkverstärker
1 - Metallplatte
2 - Montagerahmen
3 - Display
4 - Dübel (Ø 5 mm) / Schrauben
3
Abb. 12: Gehäuserückseite
1 - Netzteilanschluss 6,5 V
2 - Arretierung am Montagerahmen
3 - Kabelführung
Montage Ä 4.3.7 „Funkverstärker montieren" auf Seite 41.
Modell 2245.63
Das UP-Netzteil ist geeignet für den Einbau in UP-Dosen (Ø 60 mm) und
dient zur Stromversorgung von Raumthermostaten und Funkverstär-
kern. Die Raumthermostate und Funkverstärker werden mit zwei
Schrauben auf der UP-Dose befestigt.
