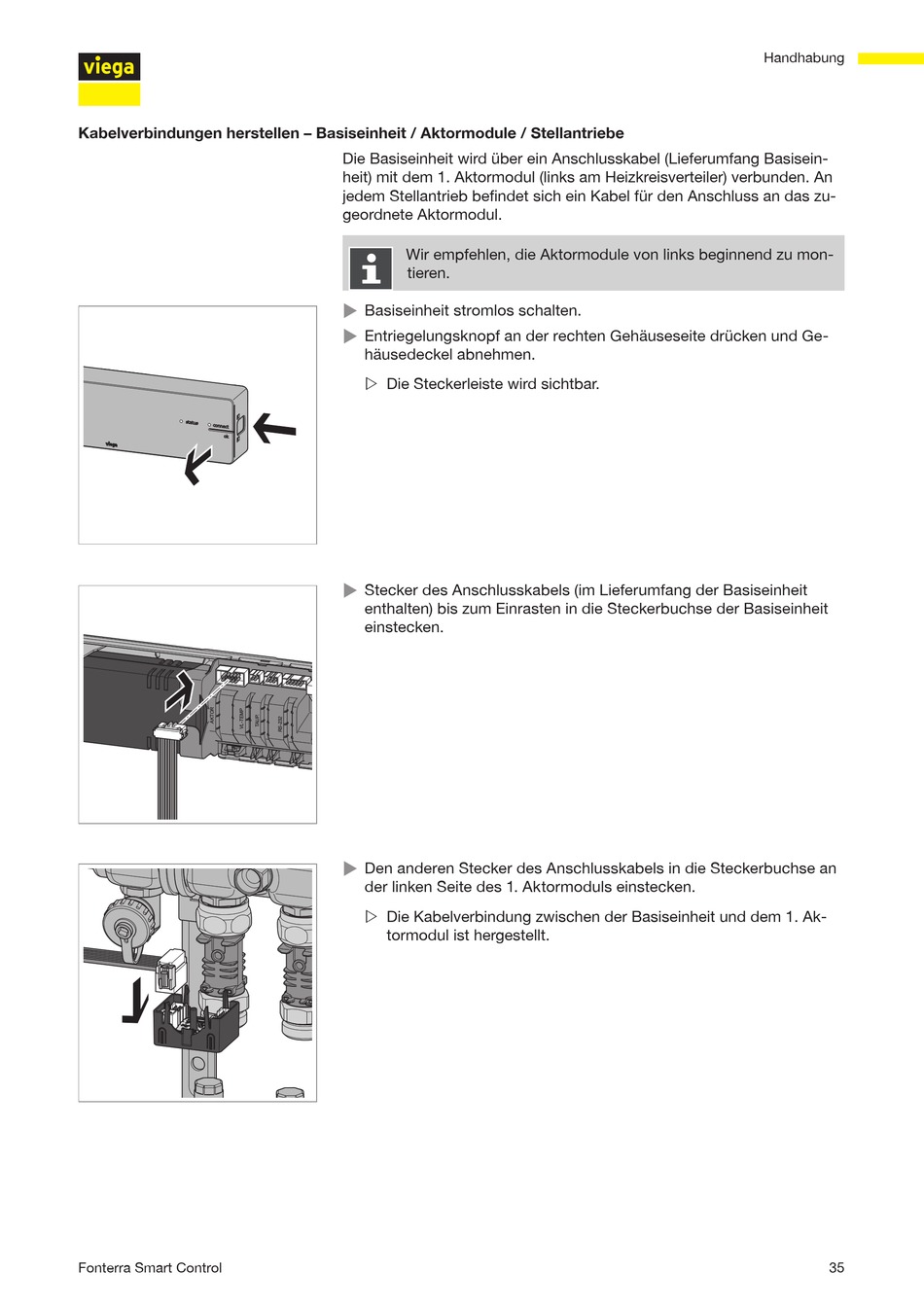

Kabelverbindungen herstellen – Basiseinheit / Aktormodule / Stellantriebe
RE SE T
Fonterra Smart Control
Die Basiseinheit wird über ein Anschlusskabel (Lieferumfang Basisein-
heit) mit dem 1. Aktormodul (links am Heizkreisverteiler) verbunden. An
jedem Stellantrieb befindet sich ein Kabel für den Anschluss an das zu-
geordnete Aktormodul.
Wir empfehlen, die Aktormodule von links beginnend zu mon-
tieren.
X Basiseinheit stromlos schalten.
Entriegelungsknopf an der rechten Gehäuseseite drücken und Ge-
X
häusedeckel abnehmen.
Z Die Steckerleiste wird sichtbar.
Stecker des Anschlusskabels (im Lieferumfang der Basiseinheit
X
enthalten) bis zum Einrasten in die Steckerbuchse der Basiseinheit
einstecken.
X Den anderen Stecker des Anschlusskabels in die Steckerbuchse an
der linken Seite des 1. Aktormoduls einstecken.
Z Die Kabelverbindung zwischen der Basiseinheit und dem 1. Ak-
tormodul ist hergestellt.
