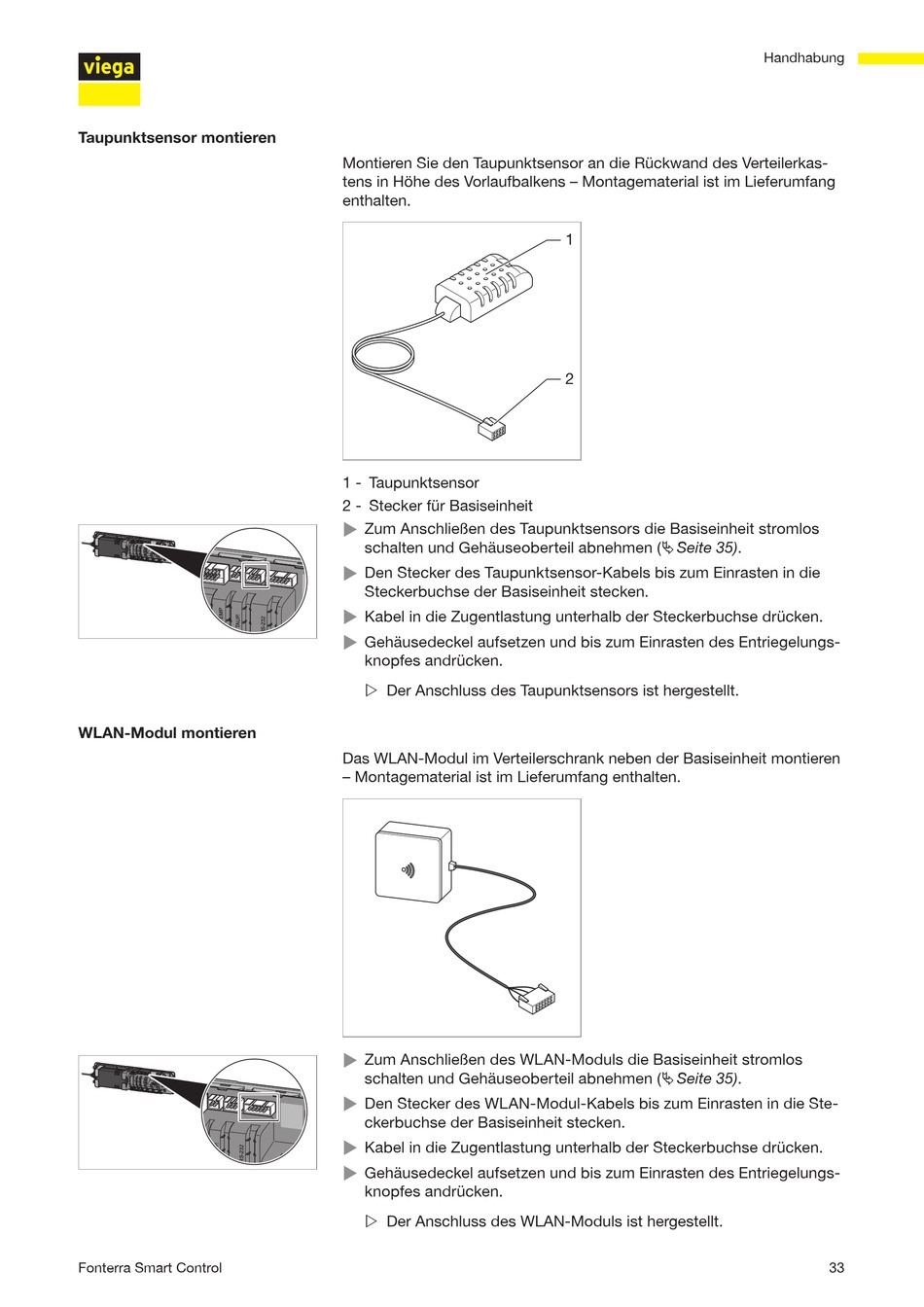

Taupunktsensor montieren
RESET
WLAN-Modul montieren
RESET
Fonterra Smart Control
Montieren Sie den Taupunktsensor an die Rückwand des Verteilerkas-
tens in Höhe des Vorlaufbalkens – Montagematerial ist im Lieferumfang
enthalten.
1 - Taupunktsensor
2 - Stecker für Basiseinheit
X
Zum Anschließen des Taupunktsensors die Basiseinheit stromlos
schalten und Gehäuseoberteil abnehmen (Ä Seite 35).
X
Den Stecker des Taupunktsensor-Kabels bis zum Einrasten in die
Steckerbuchse der Basiseinheit stecken.
X
Kabel in die Zugentlastung unterhalb der Steckerbuchse drücken.
X
Gehäusedeckel aufsetzen und bis zum Einrasten des Entriegelungs-
knopfes andrücken.
Z Der Anschluss des Taupunktsensors ist hergestellt.
Das WLAN-Modul im Verteilerschrank neben der Basiseinheit montieren
– Montagematerial ist im Lieferumfang enthalten.
X
Zum Anschließen des WLAN-Moduls die Basiseinheit stromlos
schalten und Gehäuseoberteil abnehmen (Ä Seite 35).
X
Den Stecker des WLAN-Modul-Kabels bis zum Einrasten in die Ste-
ckerbuchse der Basiseinheit stecken.
X
Kabel in die Zugentlastung unterhalb der Steckerbuchse drücken.
X
Gehäusedeckel aufsetzen und bis zum Einrasten des Entriegelungs-
knopfes andrücken.
Z Der Anschluss des WLAN-Moduls ist hergestellt.
1
2
Handhabung
33
