Handhabung
Aktormodul
WLAN-Modul
4.3
Montage
4.3.1
Montagereihenfolge
28
45

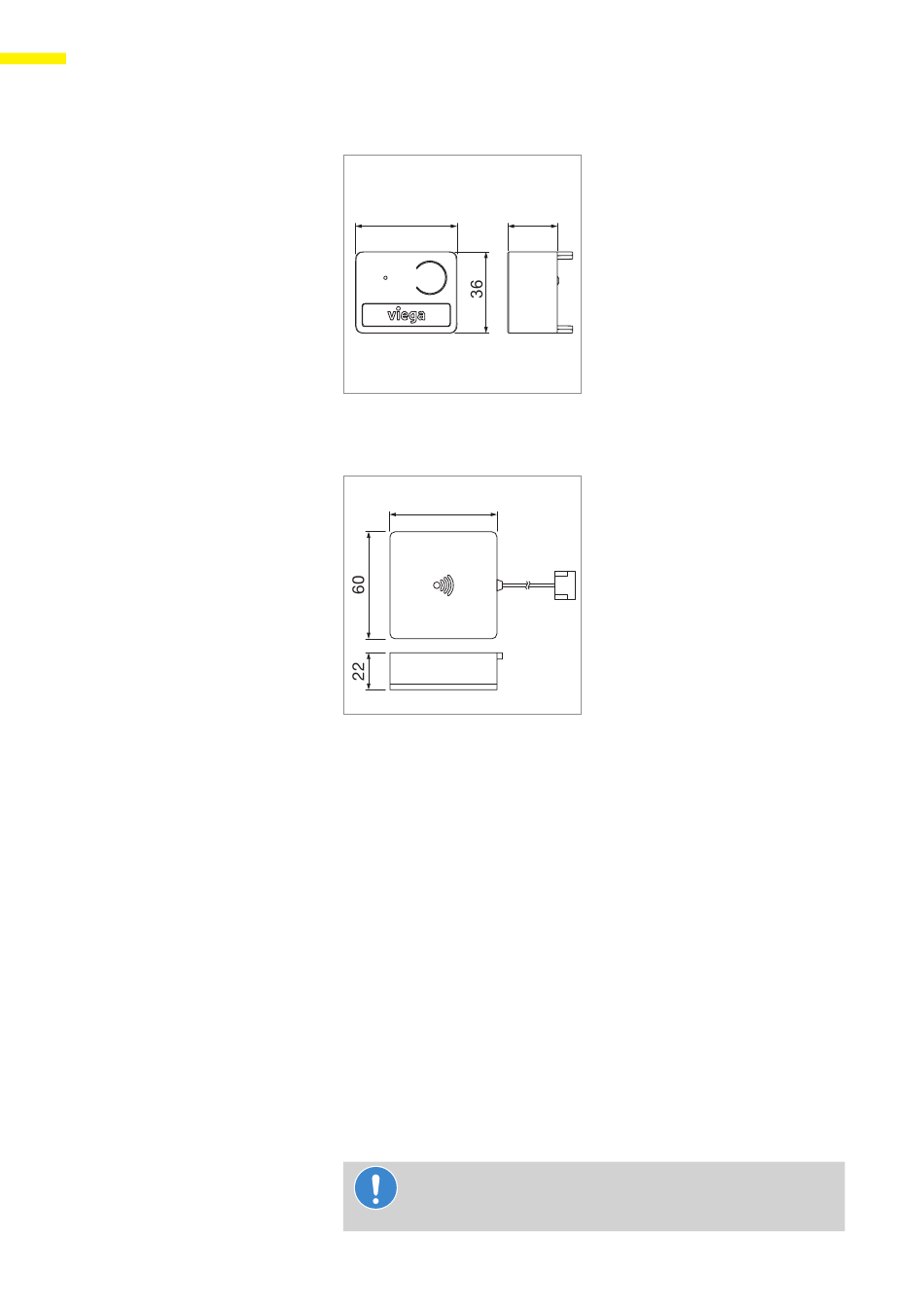

Abb. 21: Aktormodul Einbaumaße
60
Abb. 22: WLAN-Modul Einbaumaße
Montieren Sie die Bauteile aller Ausbaustufen in der beschriebenen Rei-
henfolge.
Fonterra-Heizkreisverteiler montieren.
„
Spezifikation kompatibler Fremdprodukte Ä 3.1 „Bestimmungsge-
„
mäße Verwendung" auf Seite 7.
Temperaturmessstellen an den Rücklaufbalken des Heizkreisvertei-
„
lers montieren.
Stellantriebe montieren.
„
Basiseinheit montieren.
„
Vorlaufsensor montieren.
„
Aktormodule montieren.
„
WLAN-Modul montieren.
„
Kabelverbindungen der Bauteile untereinander herstellen.
„
Raumthermostate – optional Funkverstärker montieren.
„
HINWEIS!
Melden Sie Raumtermostate vor der Montage an der Basis-
einheit an und testen die Funkreichweite.
22
