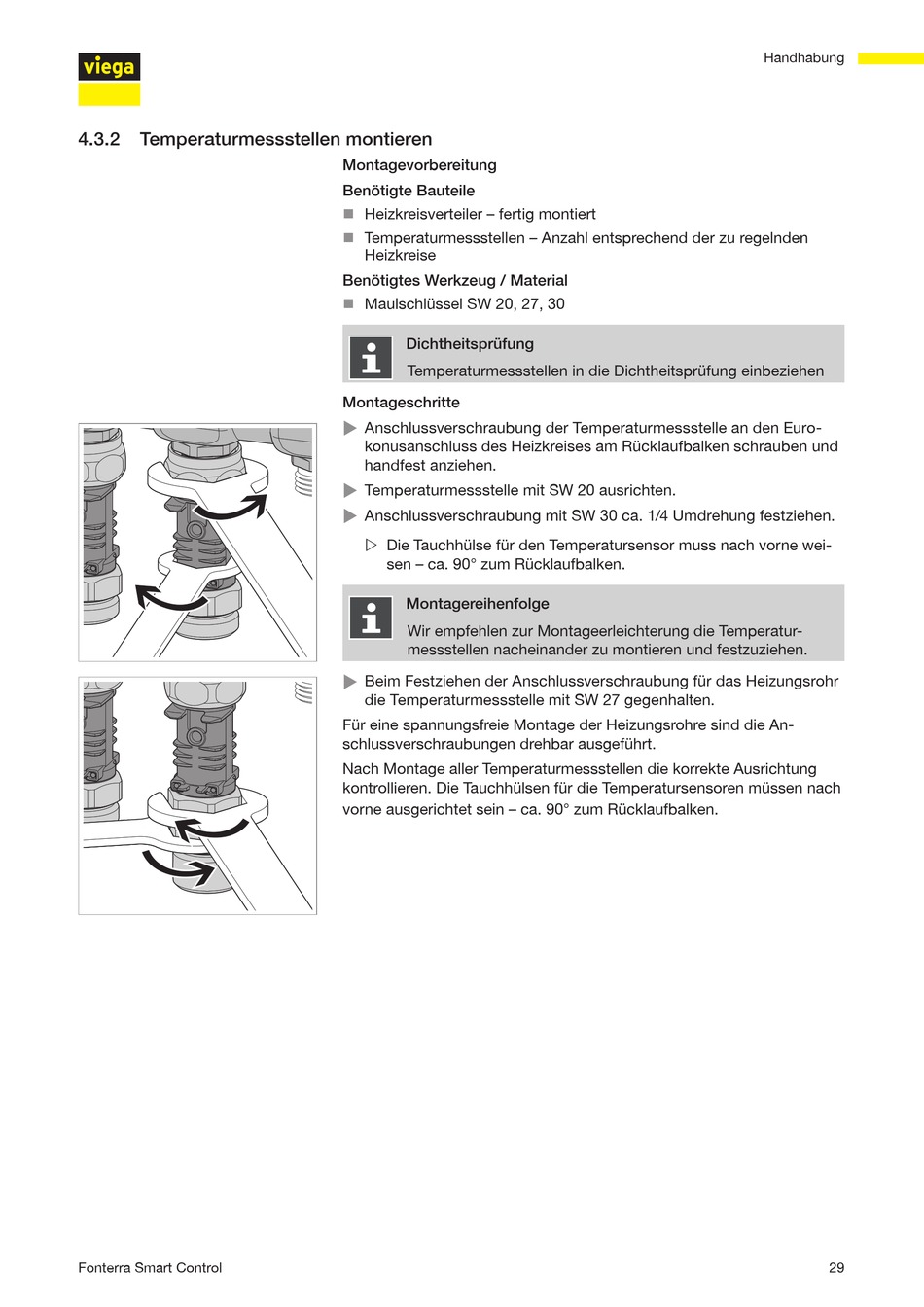

4.3.2
Temperaturmessstellen montieren
Fonterra Smart Control
Montagevorbereitung
Benötigte Bauteile
Heizkreisverteiler – fertig montiert
„
Temperaturmessstellen – Anzahl entsprechend der zu regelnden
„
Heizkreise
Benötigtes Werkzeug / Material
Maulschlüssel SW 20, 27, 30
„
Dichtheitsprüfung
Temperaturmessstellen in die Dichtheitsprüfung einbeziehen
Montageschritte
X
Anschlussverschraubung der Temperaturmessstelle an den Euro-
konusanschluss des Heizkreises am Rücklaufbalken schrauben und
handfest anziehen.
X
Temperaturmessstelle mit SW 20 ausrichten.
X
Anschlussverschraubung mit SW 30 ca. 1/4 Umdrehung festziehen.
Z Die Tauchhülse für den Temperatursensor muss nach vorne wei-
sen – ca. 90° zum Rücklaufbalken.
Montagereihenfolge
Wir empfehlen zur Montageerleichterung die Temperatur-
messstellen nacheinander zu montieren und festzuziehen.
X
Beim Festziehen der Anschlussverschraubung für das Heizungsrohr
die Temperaturmessstelle mit SW 27 gegenhalten.
Für eine spannungsfreie Montage der Heizungsrohre sind die An-
schlussverschraubungen drehbar ausgeführt.
Nach Montage aller Temperaturmessstellen die korrekte Ausrichtung
kontrollieren. Die Tauchhülsen für die Temperatursensoren müssen nach
vorne ausgerichtet sein – ca. 90° zum Rücklaufbalken.
Handhabung
29
