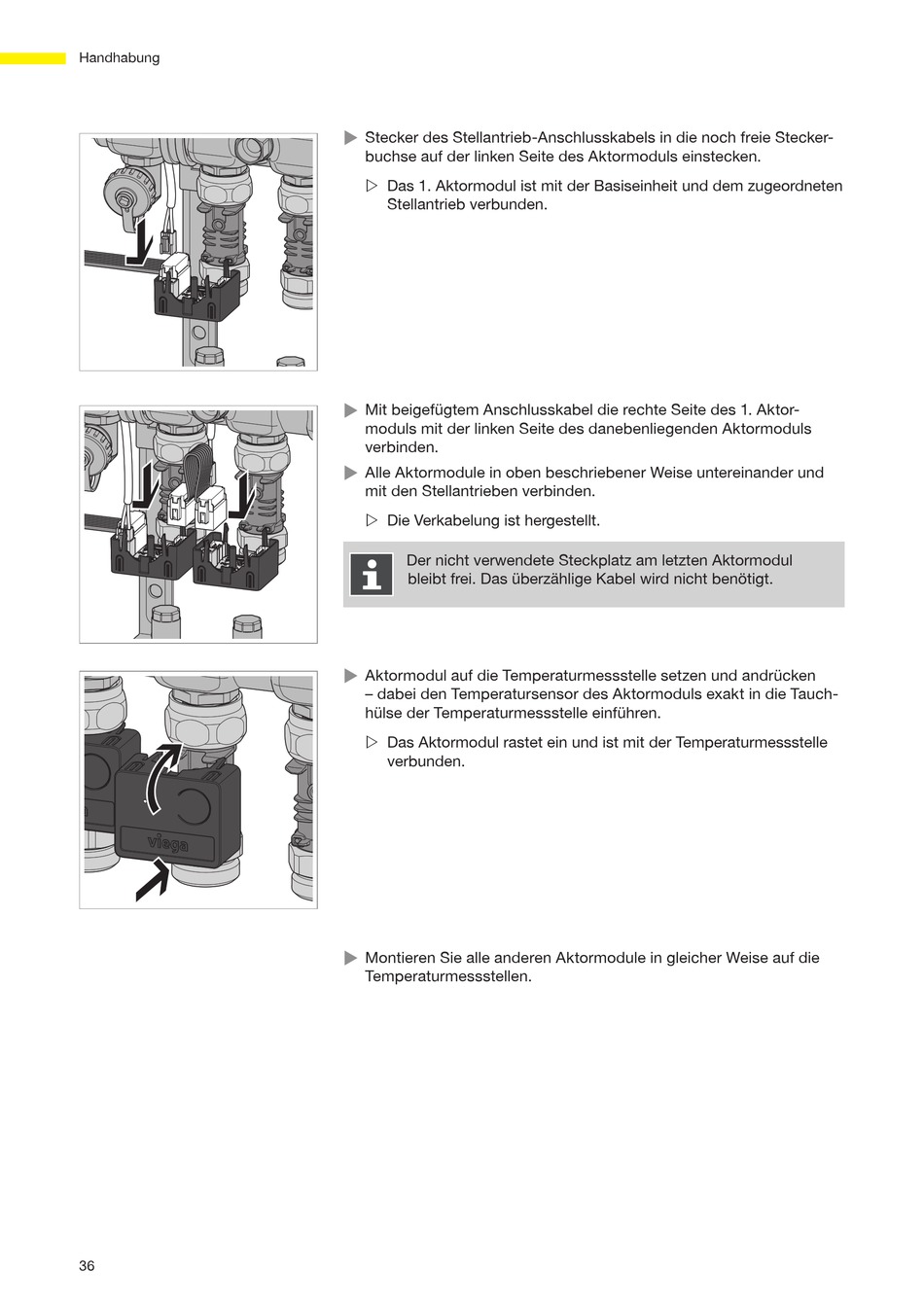

Viega Fonterra Smart Control Gebrauchsanleitung Seite 36

Handhabung
36
X Stecker des Stellantrieb-Anschlusskabels in die noch freie Stecker-
buchse auf der linken Seite des Aktormoduls einstecken.
Z Das 1. Aktormodul ist mit der Basiseinheit und dem zugeordneten
Stellantrieb verbunden.
X Mit beigefügtem Anschlusskabel die rechte Seite des 1. Aktor-
moduls mit der linken Seite des danebenliegenden Aktormoduls
verbinden.
Alle Aktormodule in oben beschriebener Weise untereinander und
X
mit den Stellantrieben verbinden.
Z Die Verkabelung ist hergestellt.
Der nicht verwendete Steckplatz am letzten Aktormodul
bleibt frei. Das überzählige Kabel wird nicht benötigt.
Aktormodul auf die Temperaturmessstelle setzen und andrücken
X
– dabei den Temperatursensor des Aktormoduls exakt in die Tauch-
hülse der Temperaturmessstelle einführen.
Z Das Aktormodul rastet ein und ist mit der Temperaturmessstelle
verbunden.
X Montieren Sie alle anderen Aktormodule in gleicher Weise auf die
Temperaturmessstellen.
