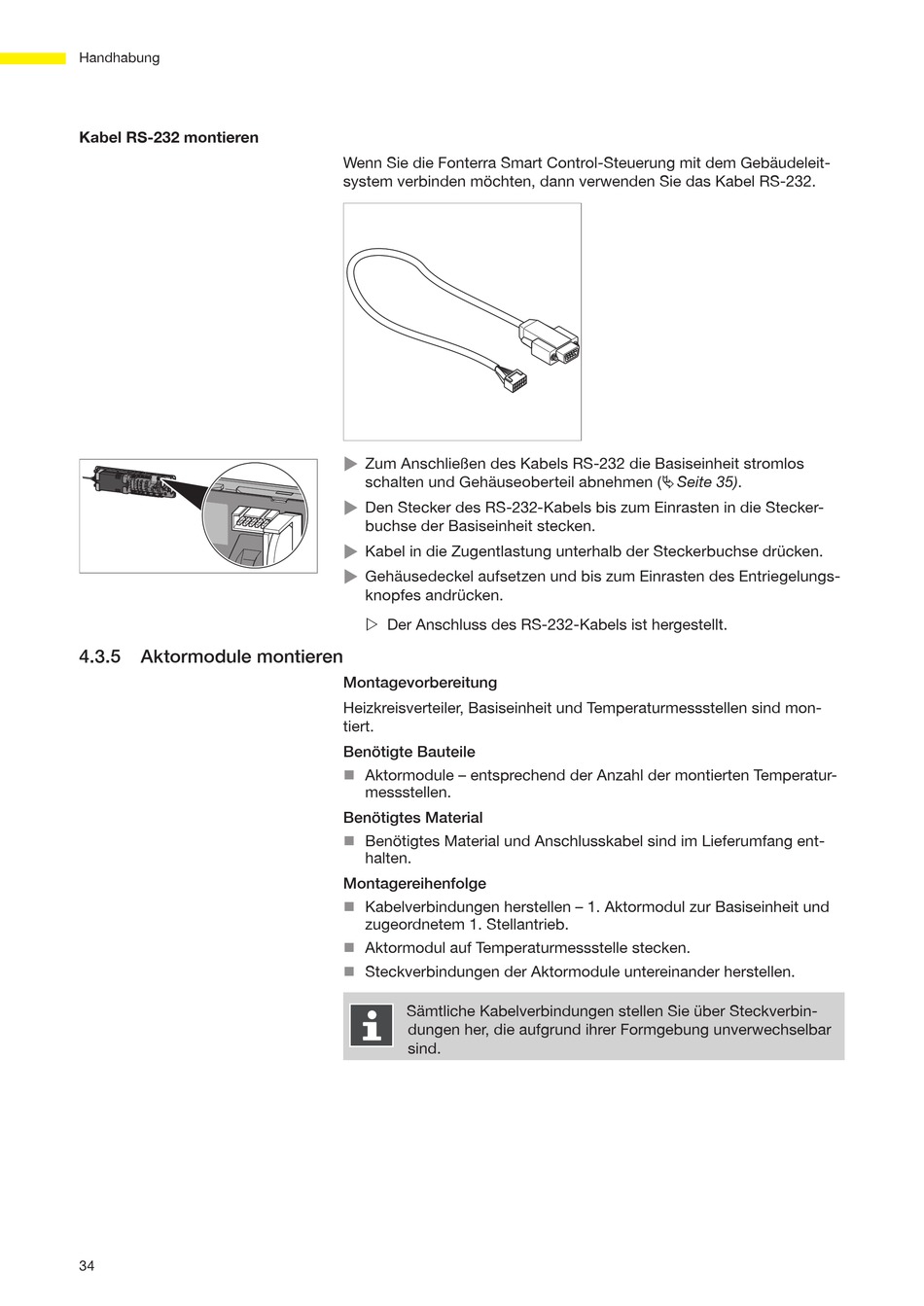

Handhabung
Kabel RS-232 montieren
RESET
4.3.5
Aktormodule montieren
34
Wenn Sie die Fonterra Smart Control-Steuerung mit dem Gebäudeleit-
system verbinden möchten, dann verwenden Sie das Kabel RS-232.
X
Zum Anschließen des Kabels RS-232 die Basiseinheit stromlos
schalten und Gehäuseoberteil abnehmen (Ä Seite 35).
Den Stecker des RS-232-Kabels bis zum Einrasten in die Stecker-
X
buchse der Basiseinheit stecken.
X
Kabel in die Zugentlastung unterhalb der Steckerbuchse drücken.
Gehäusedeckel aufsetzen und bis zum Einrasten des Entriegelungs-
X
knopfes andrücken.
Z Der Anschluss des RS-232-Kabels ist hergestellt.
Montagevorbereitung
Heizkreisverteiler, Basiseinheit und Temperaturmessstellen sind mon-
tiert.
Benötigte Bauteile
Aktormodule – entsprechend der Anzahl der montierten Temperatur-
„
messstellen.
Benötigtes Material
Benötigtes Material und Anschlusskabel sind im Lieferumfang ent-
„
halten.
Montagereihenfolge
Kabelverbindungen herstellen – 1. Aktormodul zur Basiseinheit und
„
zugeordnetem 1. Stellantrieb.
Aktormodul auf Temperaturmessstelle stecken.
„
Steckverbindungen der Aktormodule untereinander herstellen.
„
Sämtliche Kabelverbindungen stellen Sie über Steckverbin-
dungen her, die aufgrund ihrer Formgebung unverwechselbar
sind.
