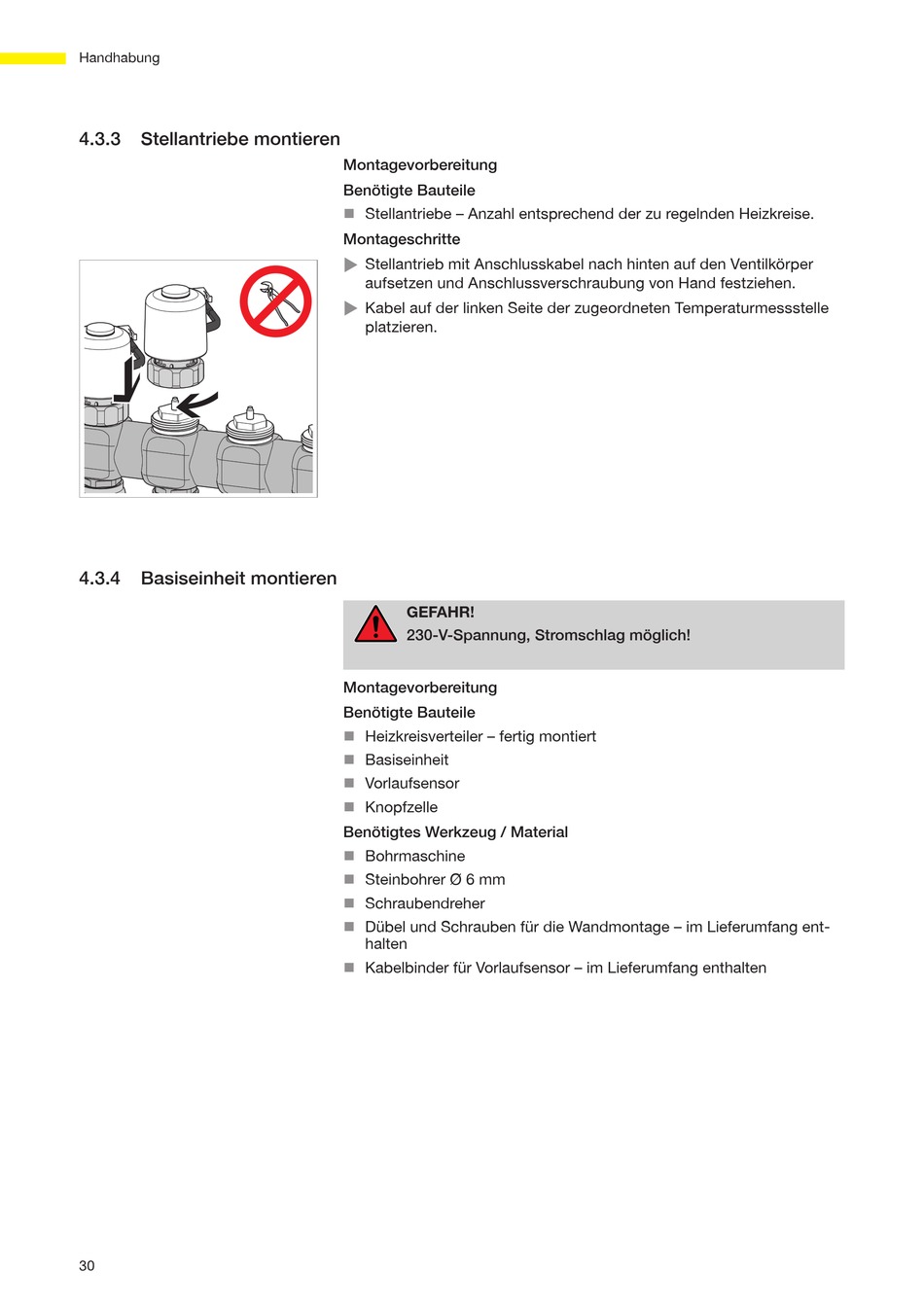

4.3.3
Stellantriebe montieren
4.3.4
Basiseinheit montieren
30
Montagevorbereitung
Benötigte Bauteile
Stellantriebe – Anzahl entsprechend der zu regelnden Heizkreise.
„
Montageschritte
Stellantrieb mit Anschlusskabel nach hinten auf den Ventilkörper
X
aufsetzen und Anschlussverschraubung von Hand festziehen.
X
Kabel auf der linken Seite der zugeordneten Temperaturmessstelle
platzieren.
GEFAHR!
230-V-Spannung, Stromschlag möglich!
Montagevorbereitung
Benötigte Bauteile
Heizkreisverteiler – fertig montiert
„
Basiseinheit
„
Vorlaufsensor
„
Knopfzelle
„
Benötigtes Werkzeug / Material
Bohrmaschine
„
Steinbohrer Ø 6 mm
„
Schraubendreher
„
Dübel und Schrauben für die Wandmontage – im Lieferumfang ent-
„
halten
Kabelbinder für Vorlaufsensor – im Lieferumfang enthalten
„
