Handhabung

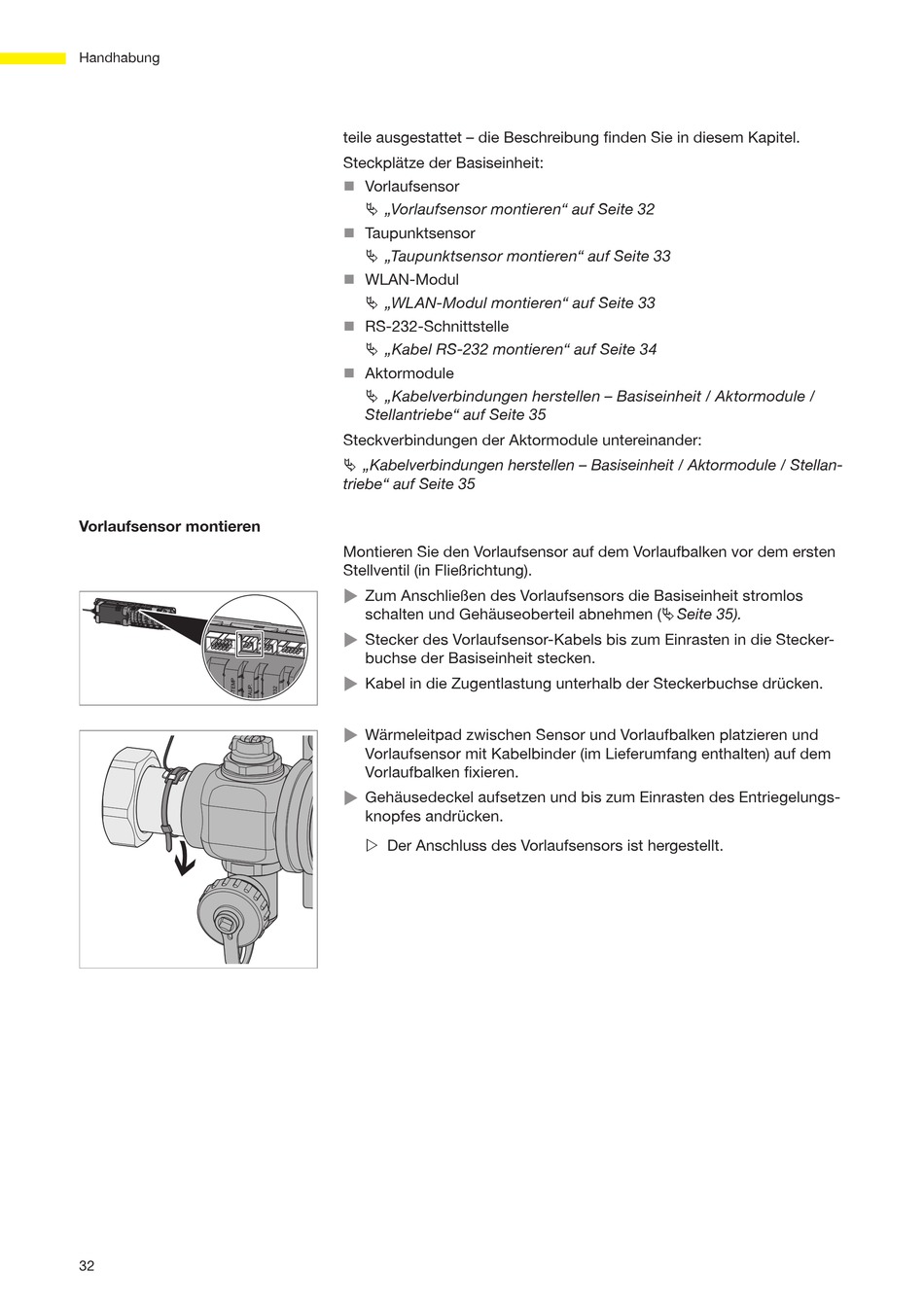

Vorlaufsensor montieren
RESET
32
teile ausgestattet – die Beschreibung finden Sie in diesem Kapitel.
Steckplätze der Basiseinheit:
Vorlaufsensor
„
Ä „Vorlaufsensor montieren" auf Seite 32
Taupunktsensor
„
Ä „Taupunktsensor montieren" auf Seite 33
WLAN-Modul
„
Ä „WLAN-Modul montieren" auf Seite 33
RS-232-Schnittstelle
„
Ä „Kabel RS-232 montieren" auf Seite 34
Aktormodule
„
Ä „Kabelverbindungen herstellen – Basiseinheit / Aktormodule /
Stellantriebe" auf Seite 35
Steckverbindungen der Aktormodule untereinander:
Ä „Kabelverbindungen herstellen – Basiseinheit / Aktormodule / Stellan-
triebe" auf Seite 35
Montieren Sie den Vorlaufsensor auf dem Vorlaufbalken vor dem ersten
Stellventil (in Fließrichtung).
X
Zum Anschließen des Vorlaufsensors die Basiseinheit stromlos
schalten und Gehäuseoberteil abnehmen (Ä Seite 35).
Stecker des Vorlaufsensor-Kabels bis zum Einrasten in die Stecker-
X
buchse der Basiseinheit stecken.
Kabel in die Zugentlastung unterhalb der Steckerbuchse drücken.
X
X
Wärmeleitpad zwischen Sensor und Vorlaufbalken platzieren und
Vorlaufsensor mit Kabelbinder (im Lieferumfang enthalten) auf dem
Vorlaufbalken fixieren.
X
Gehäusedeckel aufsetzen und bis zum Einrasten des Entriegelungs-
knopfes andrücken.
Z Der Anschluss des Vorlaufsensors ist hergestellt.
