Handhabung

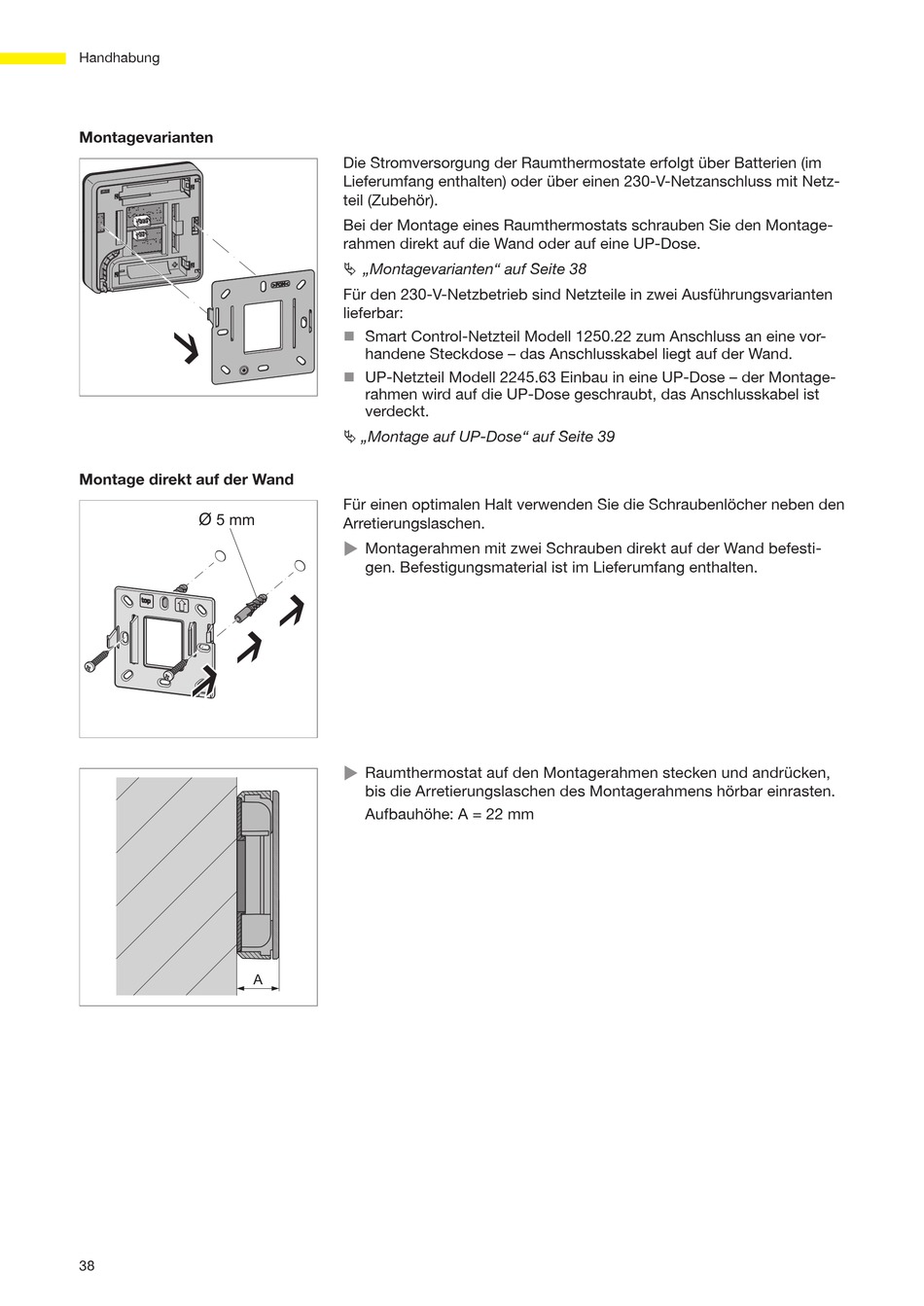

Montagevarianten
Montage direkt auf der Wand
Ø
5 mm
A
38
Die Stromversorgung der Raumthermostate erfolgt über Batterien (im
Lieferumfang enthalten) oder über einen 230-V-Netzanschluss mit Netz-
teil (Zubehör).
Bei der Montage eines Raumthermostats schrauben Sie den Montage-
rahmen direkt auf die Wand oder auf eine UP-Dose.
Ä „Montagevarianten" auf Seite 38
Für den 230-V-Netzbetrieb sind Netzteile in zwei Ausführungsvarianten
lieferbar:
Smart Control-Netzteil Modell 1250.22 zum Anschluss an eine vor-
„
handene Steckdose – das Anschlusskabel liegt auf der Wand.
UP-Netzteil Modell 2245.63 Einbau in eine UP-Dose – der Montage-
„
rahmen wird auf die UP-Dose geschraubt, das Anschlusskabel ist
verdeckt.
Ä „Montage auf UP-Dose" auf Seite 39
Für einen optimalen Halt verwenden Sie die Schraubenlöcher neben den
Arretierungslaschen.
X
Montagerahmen mit zwei Schrauben direkt auf der Wand befesti-
gen. Befestigungsmaterial ist im Lieferumfang enthalten.
X
Raumthermostat auf den Montagerahmen stecken und andrücken,
bis die Arretierungslaschen des Montagerahmens hörbar einrasten.
Aufbauhöhe: A = 22 mm
