Lieferumfang - Viega Fonterra Smart Control Gebrauchsanleitung

Produktinformation
Raumthermostat
10
Modell 1250.5
Display weiß, Art.-Nr. 734527
Display schwarz, Art.-Nr. 734022
Zum Einstellen der gewünschten Raumtemperatur sowie zur Anzeige
der aktuellen Raumtemperatur, Soll-Temperatur, Betriebsart, Störung.

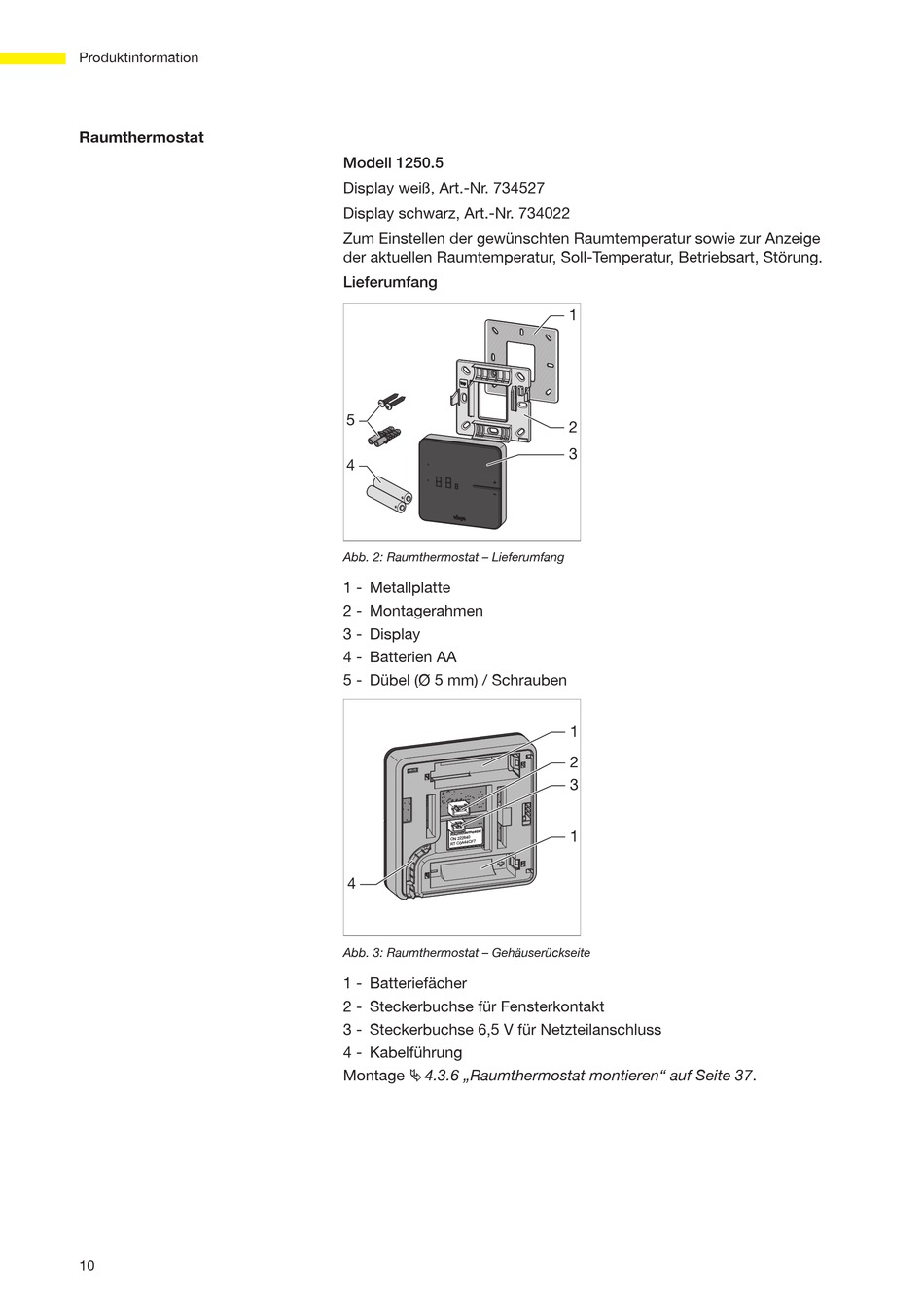

Lieferumfang

5
4
Abb. 2: Raumthermostat – Lieferumfang
1 - Metallplatte
2 - Montagerahmen
3 - Display
4 - Batterien AA
5 - Dübel (Ø 5 mm) / Schrauben
rm os tat
Ra um the
ON 22 26 40
F7
RT C0 A4 4C
4
Abb. 3: Raumthermostat – Gehäuserückseite
1 - Batteriefächer
2 - Steckerbuchse für Fensterkontakt
3 - Steckerbuchse 6,5 V für Netzteilanschluss
4 - Kabelführung
Montage Ä 4.3.6 „Raumthermostat montieren" auf Seite 37.
1
2
3
1
2
3
1
