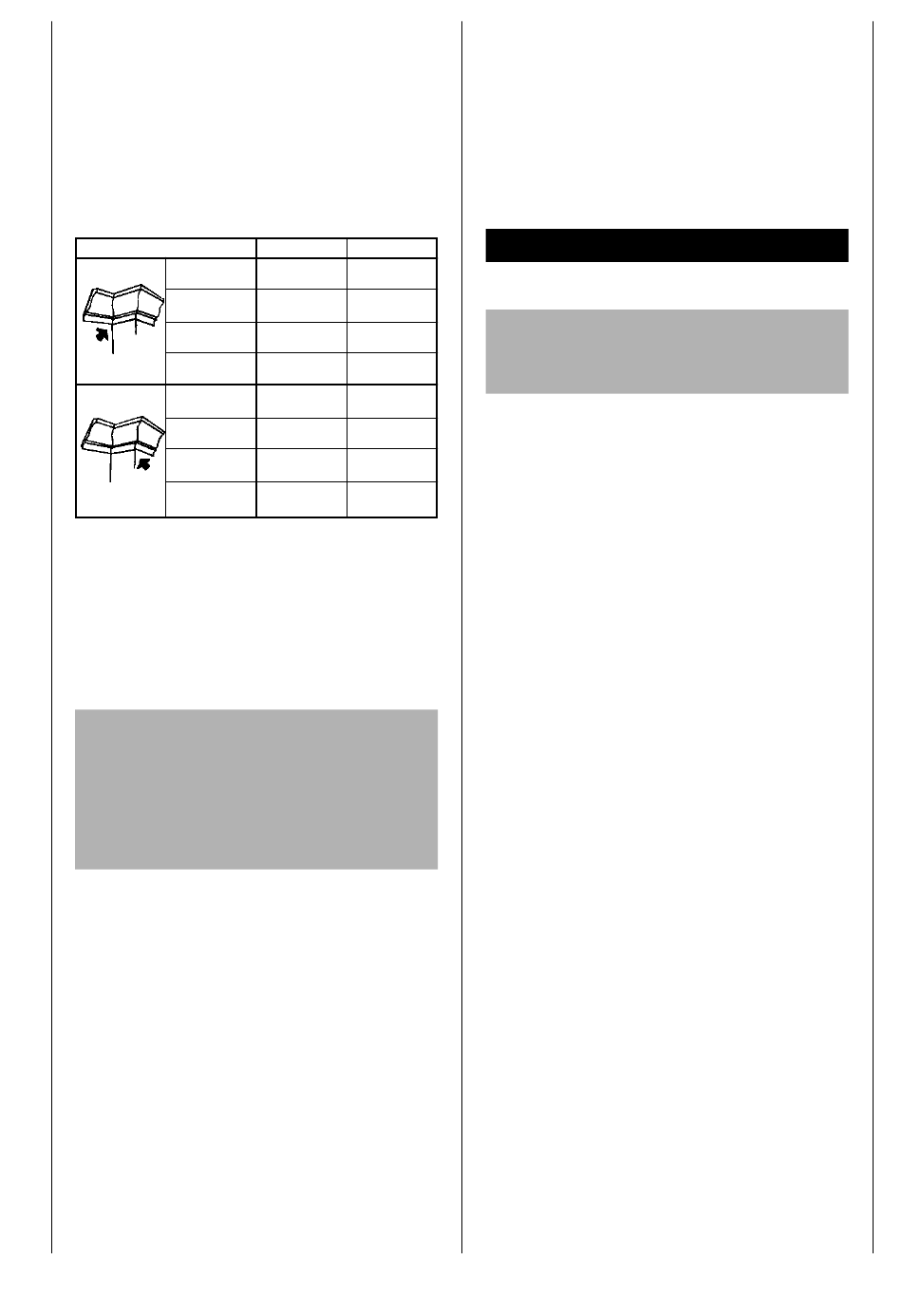

Coupe de moulures de plafond
1. Les moulures de plafond ne peuvent être coupées
qu'à plat sur le plateau avec cette scie (Fig. 16).
2. Cette scie a des butées d'onglet spéciales à 31,6° à
gauche et à droite et une butée de chanfrein à 33,9°
pour une moulure spéciale de plafond ➀, c'est-à-dire
à 52° entre le dos de la moulure et la surface plate
supérieure qui s'attache au plafond, et à 38° entre le
dos de la moulure et la surface plate inférieure qui
s'attache au mur (Fig. 17). Voir le tableau suivant
pour la coupe des moulures de plafond.
REGLAGES
Coin intérieur Angle
d'onglet
Angle de chanfrein
Position de la
moulure
Côté
fini
Coin extérieur
Angle
d'onglet
Angle de chanfrein
Position de
la moulure
Côté
fini
N. B. :
1. Ces butées spéciales ne peuvent être utilisées
qu'avec une moulure de plafond de 45°.
2 . Comme les coins de la plupart des pièces ne font pas
un angle exact de 90°, un certain ajustement est
nécessaire. Toujours faire une coupe d'essai pour vé-
rifier les angles.
Coupe radiale
ATTENTION :
1. Ne jamais tirer vers soi la tête de coupe avec sa
lame en rotation pendant la coupe. La lame risque
de chercher à grimper sur la pièce à couper,
provoquant le rebond de la tête de coupe et de la
lame.
2. Ne jamais abaisser la lame en mouvement avant
d'avoir tiré la tête de coupe vers l'avant de la scie.
1. Débloquer le chariot ➀ à l'aide de la manette de
blocage ➁, pour que la tête de coupe puisse se dé-
placer facilement (Fig. 14).
2. Mettre la manette d'onglet et la tête de coupe à l'an-
gle d'onglet et à l'angle de chanfrein voulus (voir le
mode d'emploi pour les coupes d'onglet et de chan-
frein).
3. Saisir la poignée de la scie et tirer le chariot vers l'a-
vant jusqu'à ce que le centre de la lame soit au-
dessus de la partie avant de la pièce à couper.
4. Mettre la scie en marche puis abaisser le levier de
blocage du protège-lame pour abaisser la tête de
coupe.
5. Quand la scie atteint son plein régime, appuyer lente-
ment sur la poignée de la scie pour commencer à
couper le bord d'attaque de la pièce.
6. Déplacer lentement la poignée de la scie vers le guide
pour terminer la coupe.
7. Relâcher la gachette et attendre que la lame ait fini
de tourner avant de relever la tête de coupe.
13
Côté gauche Côté droit
31,6 ° 31,6 °
à droite à gauche
33,9 ° 33,9 °
Dessus contre Dessous contre
le guide le guide
Scier à gauche Scier à gauche
du trait du trait
31,6 ° à 31,6 ° à
gauche droite
33,9 ° 33,9 °
Dessous contre Dessus contre
le guide le guide
Scier à droite Scier à droite
du trait du trait
Transport de la scie
1. Desserrer la molette de blocage d'onglet et faire piv-
oter le plateau vers la droite aussi loin qu'il peut aller.
Bloquer le plateau à un angle d'onglet de 45°.
2. Tirer la tête de coupe vers l'avant de la scie et bloquer
le chariot.
3. Abaisser la tête de scie et enclencher la goupille de
sécurité.
4. Transporter la scie par la poignée de transport incor-
porée et le côté du socle.

Remplacement de la lame

Fig. 18 et 19
ATTENTION : Pour éviter de se blesser si la scie
devait se mettre en marche accidentellement,
débrancher la scie et retirer la fiche de la prise de
courant avant de changer la lame.
1. Desserrer la vis du protège-lame ➀.
2. Faire pivoter le couvercle du boulon d'arbre ➁ vers le
haut et l'arrière pour avoir accès au boulon d'arbre ➂.
3. Repérer le loquet de blocage d'arbre ➄ à l'arrière du
moteur. Placer la clé à lame ➃ sur le boulon d'arbre.
4. Appuyer sur le loquet de blocage d'arbre et le main-
tenir fermement appuyé pendant qu'on tourne la clé
dans le sens horaire. Le blocage d'arbre s'enclenche
dès qu'on tourne la clé.
5. Retirer le boulon d'arbre, la rondelle d'arbre et la
bride extérieure.
N. B. :
Prêter attention aux pièces qu'on retire. Prendre
note de leur position et du sens dans lequel elles se trou-
vent.
6. Nettoyer les brides extérieures ➁ en les essuyant
avant de monter une nouvelle lame.
7. Monter la nouvelle lame de 216 mm ➀ en s'assurant
que la flèche de rotation qui figure sur la lame va
dans le même sens que la flèche de rotation sens ho-
raire qui se trouve sur le protège-lame supérieur.
8. Installer la bride extérieure ➁, la rondelle d'arbre ➂
et le boulon d'arbre ➃. Appuyer sur le verrou d'arbre
et tourner la clé à lame en sens anti-horaire pour blo-
quer la lame en place. Bien serrer le boulon d'arbre.
9. Remettre le couvercle du boulon d'arbre dans sa posi-
tion d'origine. Remettre en place la vis du couvercle
et bien la visser.
