14

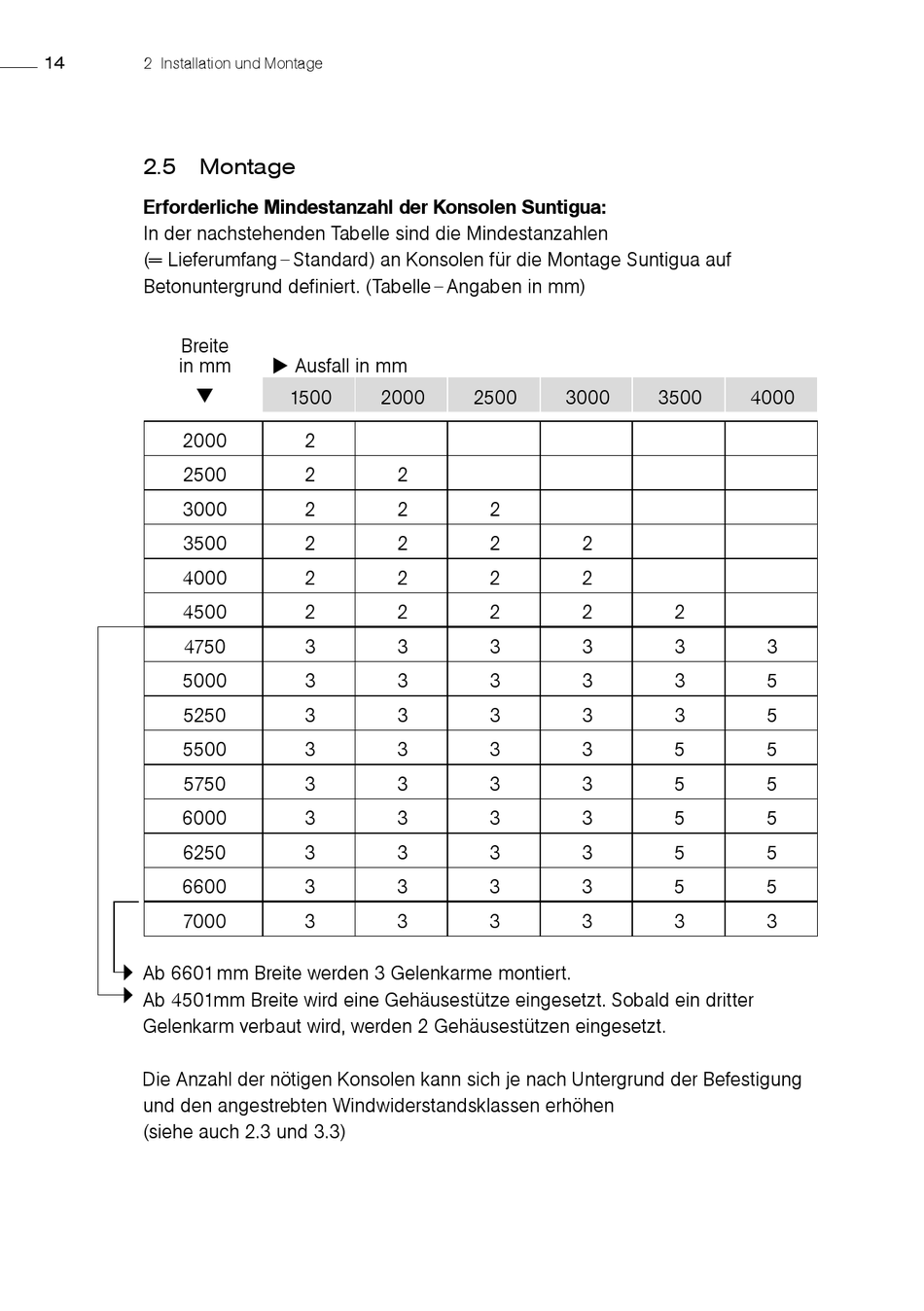

2 Installation und Montage
2.5
Montage
Erforderliche Mindestanzahl der Konsolen Suntigua:
In der nachstehenden Tabelle sind die Mindest anzahlen
(= Lieferumfang – Standard) an Konsolen für die Montage Suntigua auf
Betonuntergrund definiert. (Tabelle – Angaben in mm)
Breite
in mm
q
2000
2500
3000
3500
4000
4500
4750
5000
5250
5500
5750
6000
6250
6600
7000
Ab 6601 mm Breite werden 3 Gelenkarme montiert.
Ab 4501mm Breite wird eine Gehäusestütze eingesetzt. Sobald ein dritter
Gelenkarm verbaut wird, werden 2 Gehäusestützen eingesetzt.
Die Anzahl der nötigen Konsolen kann sich je nach Untergrund der Befestigung
und den angestrebten Windwiderstandsklassen erhöhen
(siehe auch 2.3 und 3.3)
u Ausfall in mm
1500
2000
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
2500
3000
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3500
4000
2
3
3
3
5
3
5
5
5
5
5
5
5
5
5
5
5
3
3
