Invacare® Stream-Serie
1. Lösen Sie die Schraube (1).
2. Stellen Sie die Komponente auf die gewünschte Position
ein.
3. Ziehen Sie die Schraube fest.

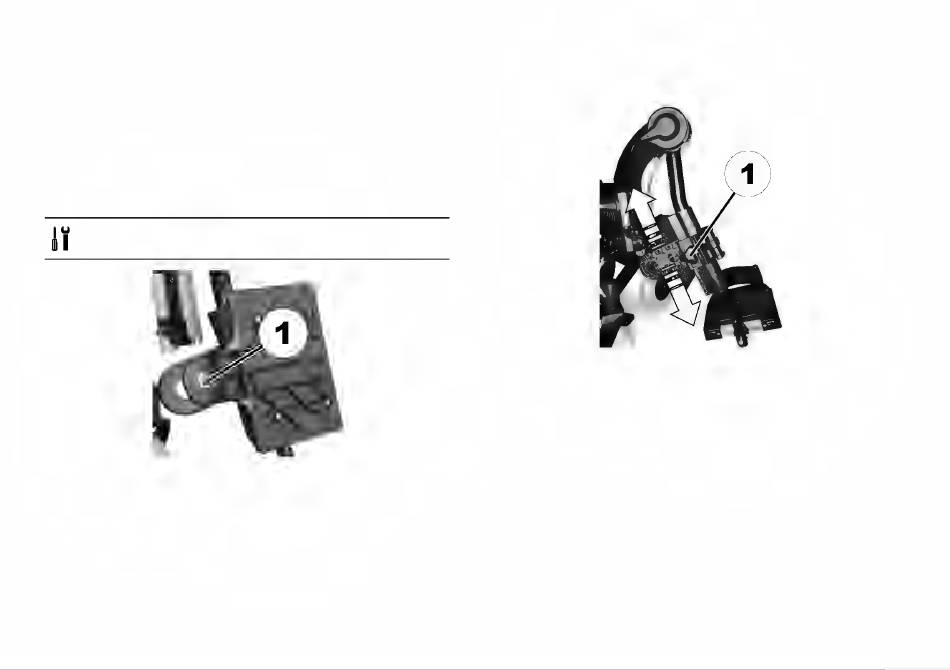

5.11.4 Einstellen der Wadenplattentiefe (manuell
höhenverstellbar)
Die Wadenplatte kann auf vier verschiedene Tiefen
eingestellt werden.
•
4-mm-Inbusschlüssel
Fig. 5-15
1. Schwenken Sie die Wadenplatte nach vorne.
2. Lösen Sie die Schraube (1), und entfernen Sie sie.
3. Versetzen Sie die Mutter auf der anderen Seite der
gewünschten Tiefe entsprechend.
4. Passen Sie die Wadenplatte an die Tiefe der Mutter an,
setzen Sie die Schraube wieder ein, und ziehen Sie sie
fest.
42
5.11.5 Einstellen der Wadenplattenhöhe (manuell
höhenverstellbar)
Fig. 5-16
1. Lösen Sie die Handschraube (1).
2. Stellen Sie die Komponente auf die gewünschte Position
ein.
3. Ziehen Sie die Handschraube fest.
1529250-O
