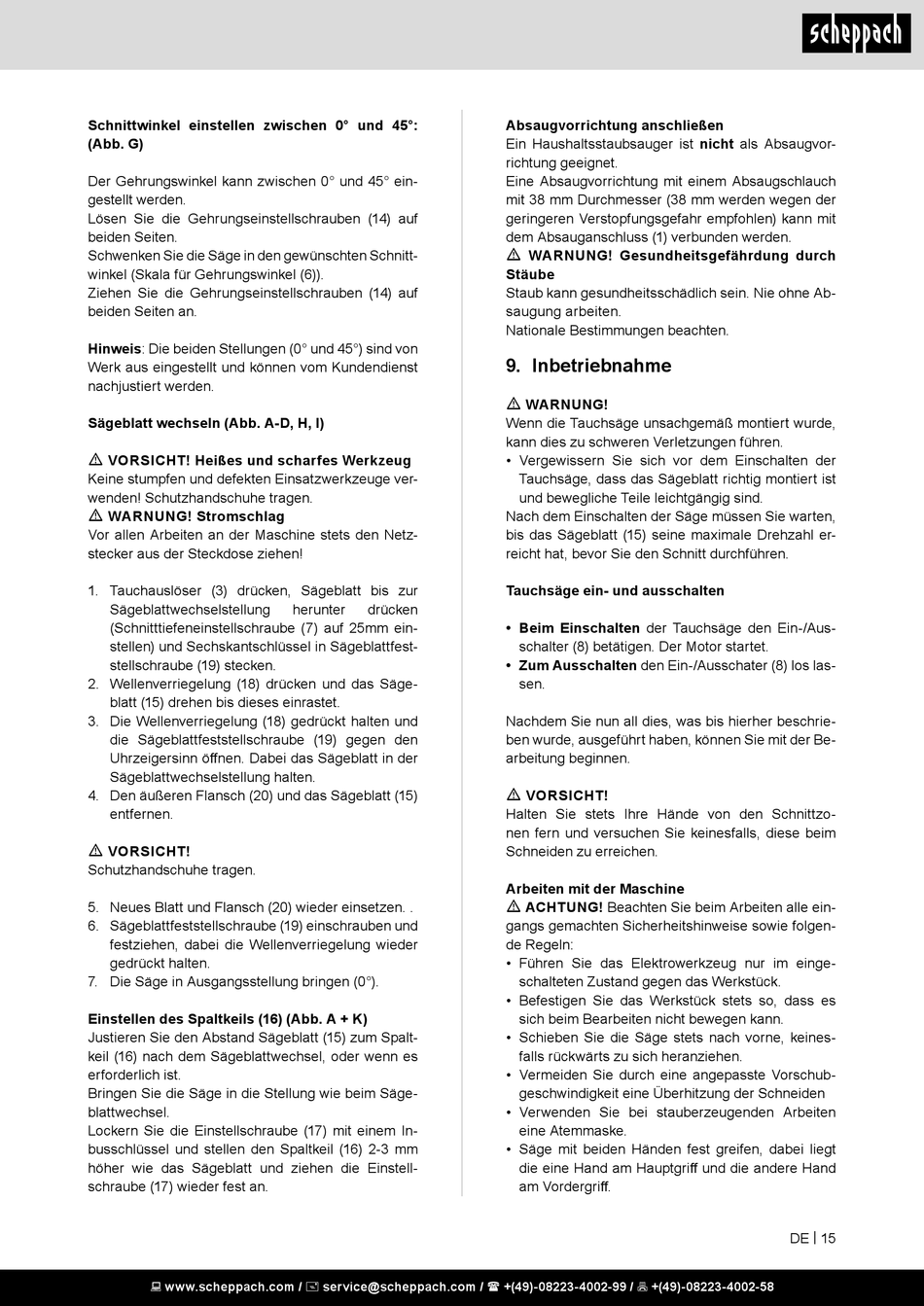

Schnittwinkel einstellen zwischen 0° und 45°:
(Abb. G)
Der Gehrungswinkel kann zwischen 0° und 45° ein-
gestellt werden.
Lösen Sie die Gehrungseinstellschrauben (14) auf
beiden Seiten.
Schwenken Sie die Säge in den gewünschten Schnitt-
winkel (Skala für Gehrungswinkel (6)).
Ziehen Sie die Gehrungseinstellschrauben (14) auf
beiden Seiten an.
Hinweis: Die beiden Stellungen (0° und 45°) sind von
Werk aus eingestellt und können vom Kundendienst
nachjustiert werden.
Sägeblatt wechseln (Abb. A-D, H, I)
m VORSICHT! Heißes und scharfes Werkzeug
Keine stumpfen und defekten Einsatzwerkzeuge ver-
wenden! Schutzhandschuhe tragen.
m
WARNUNG! Stromschlag
Vor allen Arbeiten an der Maschine stets den Netz-
stecker aus der Steckdose ziehen!
1. Tauchauslöser (3) drücken, Sägeblatt bis zur
Sägeblattwechselstellung
(Schnitttiefeneinstellschraube (7) auf 25mm ein-
stellen) und Sechskantschlüssel in Sägeblattfest-
stellschraube (19) stecken.
2. Wellenverriegelung (18) drücken und das Säge-
blatt (15) drehen bis dieses einrastet.
3. Die Wellenverriegelung (18) gedrückt halten und
die Sägeblattfeststellschraube (19) gegen den
Uhrzeigersinn öffnen. Dabei das Sägeblatt in der
Sägeblattwechselstellung halten.
4. Den äußeren Flansch (20) und das Sägeblatt (15)
entfernen.
m VORSICHT!
Schutzhandschuhe tragen.
5. Neues Blatt und Flansch (20) wieder einsetzen. .
6. Sägeblattfeststellschraube (19) einschrauben und
festziehen, dabei die Wellenverriegelung wieder
gedrückt halten.
7. Die Säge in Ausgangsstellung bringen (0°).
Einstellen des Spaltkeils (16) (Abb. A + K)
Justieren Sie den Abstand Sägeblatt (15) zum Spalt-
keil (16) nach dem Sägeblattwechsel, oder wenn es
erforderlich ist.
Bringen Sie die Säge in die Stellung wie beim Säge-
blattwechsel.
Lockern Sie die Einstellschraube (17) mit einem In-
busschlüssel und stellen den Spaltkeil (16) 2-3 mm
höher wie das Sägeblatt und ziehen die Einstell-
schraube (17) wieder fest an.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
herunter drücken
Absaugvorrichtung anschließen
Ein Haushaltsstaubsauger ist nicht als Absaugvor-
richtung geeignet.
Eine Absaugvorrichtung mit einem Absaugschlauch
mit 38 mm Durchmesser (38 mm werden wegen der
geringeren Verstopfungsgefahr empfohlen) kann mit
dem Absauganschluss (1) verbunden werden.
m WARNUNG! Gesundheitsgefährdung durch
Stäube
Staub kann gesundheitsschädlich sein. Nie ohne Ab-
saugung arbeiten.
Nationale Bestimmungen beachten.

9. Inbetriebnahme

m
WARNUNG!
Wenn die Tauchsäge unsachgemäß montiert wurde,
kann dies zu schweren Verletzungen führen.
• Vergewissern Sie sich vor dem Einschalten der
Tauchsäge, dass das Sägeblatt richtig montiert ist
und bewegliche Teile leichtgängig sind.
Nach dem Einschalten der Säge müssen Sie warten,
bis das Sägeblatt (15) seine maximale Drehzahl er-
reicht hat, bevor Sie den Schnitt durchführen.
Tauchsäge ein- und ausschalten
• Beim Einschalten der Tauchsäge den Ein-/Aus-
schalter (8) betätigen. Der Motor startet.
• Zum Ausschalten den Ein-/Ausschater (8) los las-
sen.
Nachdem Sie nun all dies, was bis hierher beschrie-
ben wurde, ausgeführt haben, können Sie mit der Be-
arbeitung beginnen.
m VORSICHT!
Halten Sie stets Ihre Hände von den Schnittzo-
nen fern und versuchen Sie keinesfalls, diese beim
Schneiden zu erreichen.
Arbeiten mit der Maschine
m ACHTUNG! Beachten Sie beim Arbeiten alle ein-
gangs gemachten Sicherheitshinweise sowie folgen-
de Regeln:
• Führen Sie das Elektrowerkzeug nur im einge-
schalteten Zustand gegen das Werkstück.
• Befestigen Sie das Werkstück stets so, dass es
sich beim Bearbeiten nicht bewegen kann.
• Schieben Sie die Säge stets nach vorne, keines-
falls rückwärts zu sich heranziehen.
• Vermeiden Sie durch eine angepasste Vorschub-
geschwindigkeit eine Überhitzung der Schneiden
• Verwenden Sie bei stauberzeugenden Arbeiten
eine Atemmaske.
• Säge mit beiden Händen fest greifen, dabei liegt
die eine Hand am Hauptgriff und die andere Hand
am Vordergriff.
DE | 15
