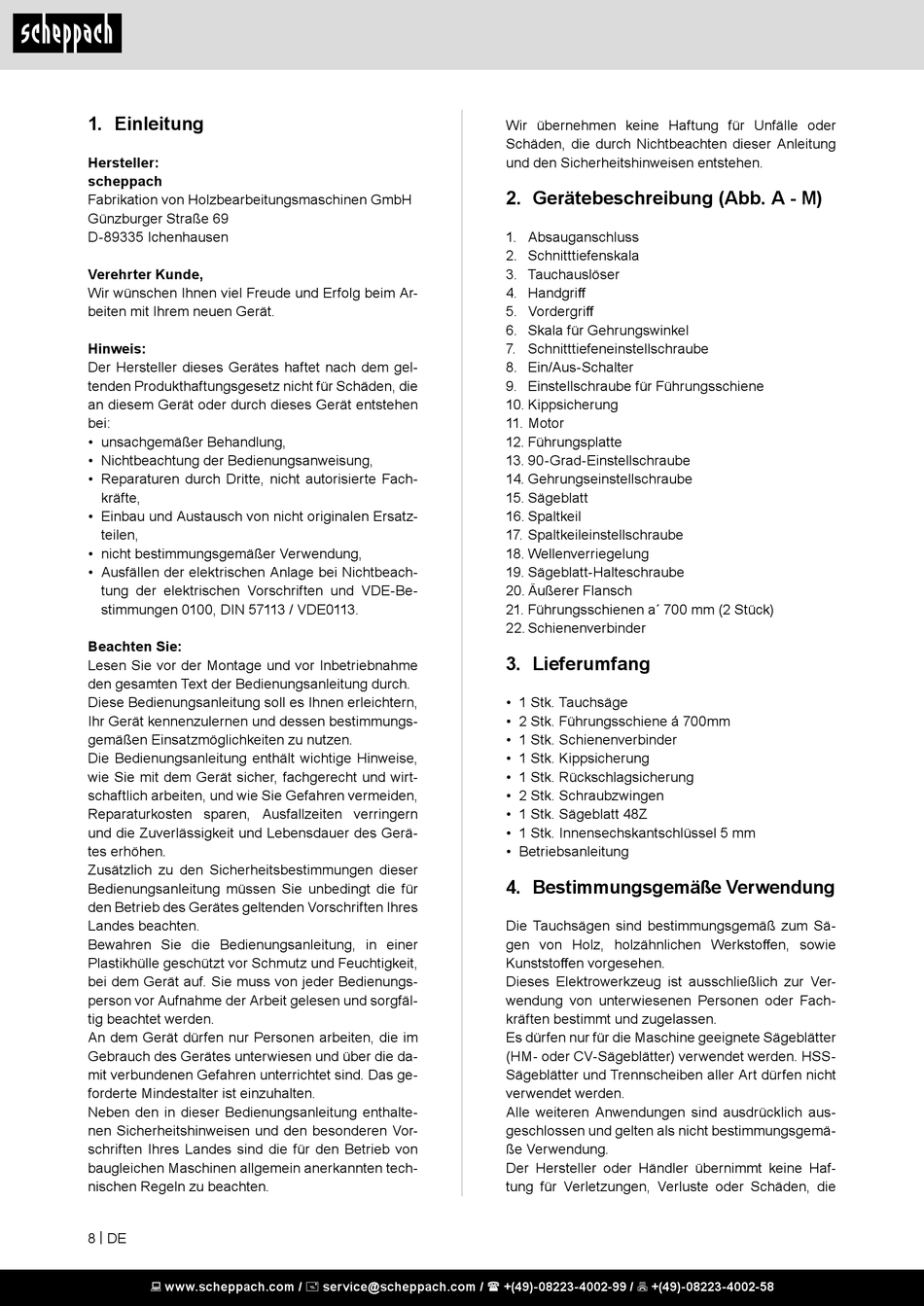

1. Einleitung

Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorgfäl-
tig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.
8 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
2. Gerätebeschreibung (Abb. A - M)
1. Absauganschluss
2. Schnitttiefenskala
3. Tauchauslöser
4. Handgriff
5. Vordergriff
6. Skala für Gehrungswinkel
7. Schnitttiefeneinstellschraube
8. Ein/Aus-Schalter
9. Einstellschraube für Führungsschiene
10. Kippsicherung
11. Motor
12. Führungsplatte
13. 90-Grad-Einstellschraube
14. Gehrungseinstellschraube
15. Sägeblatt
16. Spaltkeil
17. Spaltkeileinstellschraube
18. Wellenverriegelung
19. Sägeblatt-Halteschraube
20. Äußerer Flansch
21. Führungsschienen a´ 700 mm (2 Stück)
22. Schienenverbinder

3. Lieferumfang

• 1 Stk. Tauchsäge
• 2 Stk. Führungsschiene á 700mm
• 1 Stk. Schienenverbinder
• 1 Stk. Kippsicherung
• 1 Stk. Rückschlagsicherung
• 2 Stk. Schraubzwingen
• 1 Stk. Sägeblatt 48Z
• 1 Stk. Innensechskantschlüssel 5 mm
• Betriebsanleitung
4. Bestimmungsgemäße Verwendung
Die Tauchsägen sind bestimmungsgemäß zum Sä-
gen von Holz, holzähnlichen Werkstoffen, sowie
Kunststoffen vorgesehen.
Dieses Elektrowerkzeug ist ausschließlich zur Ver-
wendung von unterwiesenen Personen oder Fach-
kräften bestimmt und zugelassen.
Es dürfen nur für die Maschine geeignete Sägeblätter
(HM- oder CV-Sägeblätter) verwendet werden. HSS-
Sägeblätter und Trennscheiben aller Art dürfen nicht
verwendet werden.
Alle weiteren Anwendungen sind ausdrücklich aus-
geschlossen und gelten als nicht bestimmungsgemä-
ße Verwendung.
Der Hersteller oder Händler übernimmt keine Haf-
tung für Verletzungen, Verluste oder Schäden, die
