3 Produktbeschreibung

3 Produktbeschreibung

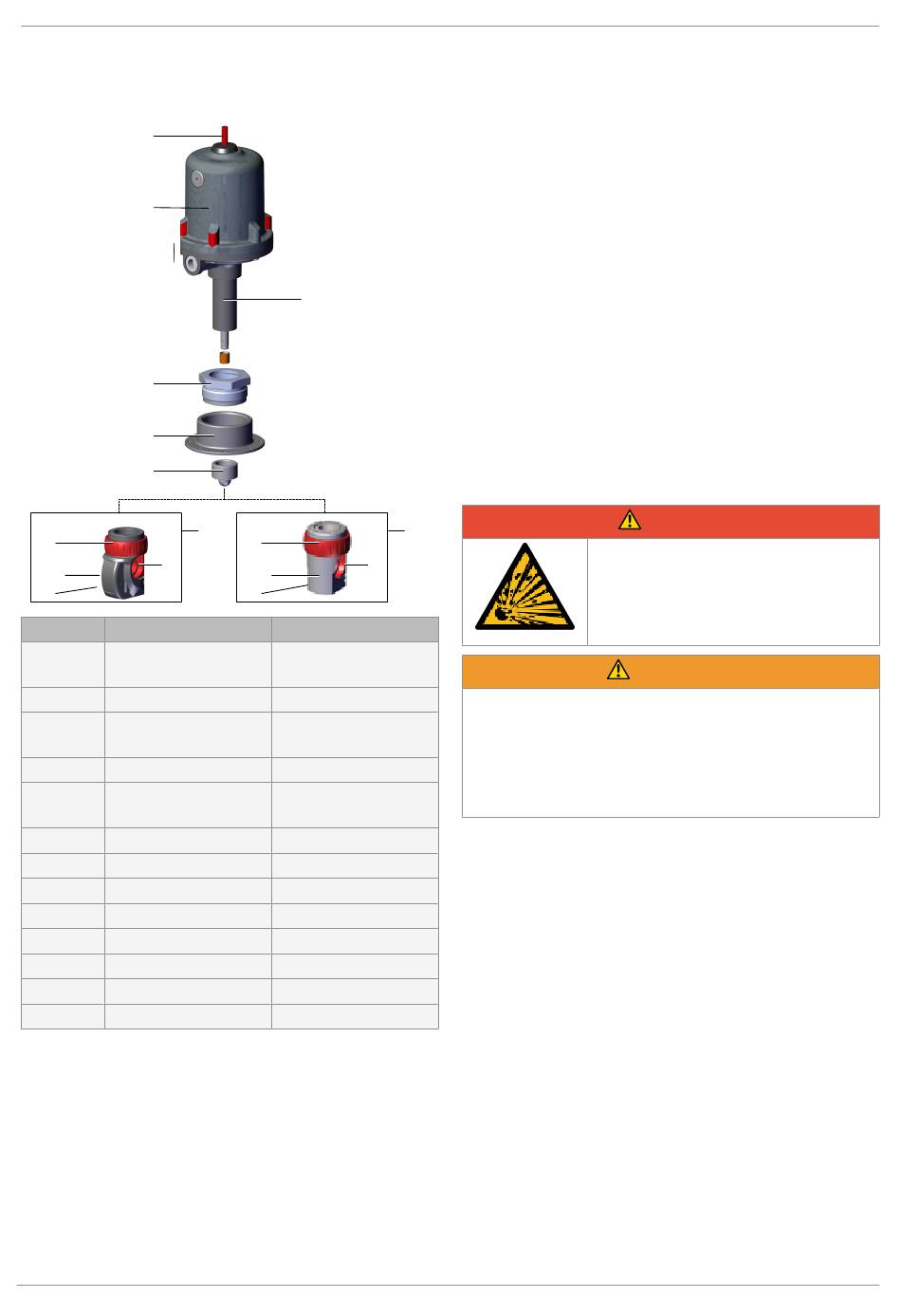

3.1 Aufbau
1
2
4
5
6
8
9
10a
11
Position Benennung
1 Optische
Stellungsanzeige
2 Antrieb
3 Zwischenstück mit
Leckagebohrung
4 Überwurfmutter
5 Zwischenstück mit
Befestigungsflansch
6 Druckstück
7a Ventilkörper
7b Ventilkörper
8 Verriegelungsring
9 Schlauchaufnahme
10a Schlauchgrundträger
10b Schlauchgrundträger
11 CONEXO RFID Chip
GEMÜ Q30
3
7a
8
9
10b
11
Werkstoffe
PP
PA6, glasfaserverstärkt
1.4305/1.4408
1.4408
1.4404
1.4404
PA6
1.4404/PA6
PA6
PA6
PA6
1.4404
3.2 Beschreibung
Das 2/2-Wege-Schlauchquetschventil GEMÜ Q30 verfügt über
einen Kunststoff-Kolbenantrieb und wird pneumatisch betä-
tigt. Das Ventil führt einen Schlauch, der zur Steuerung und
Regelung von Medien durch ein Druckstück von oben zusam-
mengepresst wird. Durch die speziell entwickelte Kontur des
Druckstücks und die Kontur der Schlauchaufnahme wird die
Belastung des Schlauches minimiert und somit die Lebens-
dauer der Schläuche erhöht. Mit einfachen Handgriffen und
ohne Werkzeuge können Schläuche sicher eingelegt und ent-
nommen werden. Als Steuerfunktion stehen „Federkraft ge-
schlossen (NC)" und „Federkraft geöffnet (NO)" zur Verfü-
gung. Eine optische Stellungsanzeige ist serienmäßig inte-
griert.

3.3 Funktion

Das Produkt steuert ein durchfließendes Medium indem es
durch ein Steuermedium geschlossen oder geöffnet werden
kann.
4 Bestimmungsgemäße Verwendung
7b
Nicht bestimmungsgemäße Verwendung des Produkts
▶ Gefahr von schwersten Verletzungen oder Tod.
▶ Herstellerhaftung und Gewährleistungsanspruch erlischt.
Das Produkt ausschließlich entsprechend der in der Ver-
●
tragsdokumentation und in diesem Dokument festgeleg-
ten Betriebsbedingungen verwenden.
Das Produkt ist zur Steuerung eines in einem Schlauch ge-
führten Betriebsmediums konzipiert.
Das Produkt ist bestimmungsgemäß nicht für den Einsatz in
explosionsgefährdeten Bereichen geeignet.
● Das Produkt gemäß den technischen Daten einsetzen.
6 / 17
GEFAHR
Explosionsgefahr
▶ Gefahr von Tod oder schwersten Ver-
letzungen.
Das Produkt nicht in explosionsgefähr-
●
deten Zonen verwenden.
WARNUNG
